C.E.SET MCA 3864148WHE3 MOTOR,Ispitivanje RESENO

[Miki_R]

Molim kolege za pomoc...
Da ispitam direktno motor sa kondenzatorom i usisivac to znam,ali sa ovakvim motorima se prvi put srece pa ne bih da nesto izgori pri direktnom probanju...

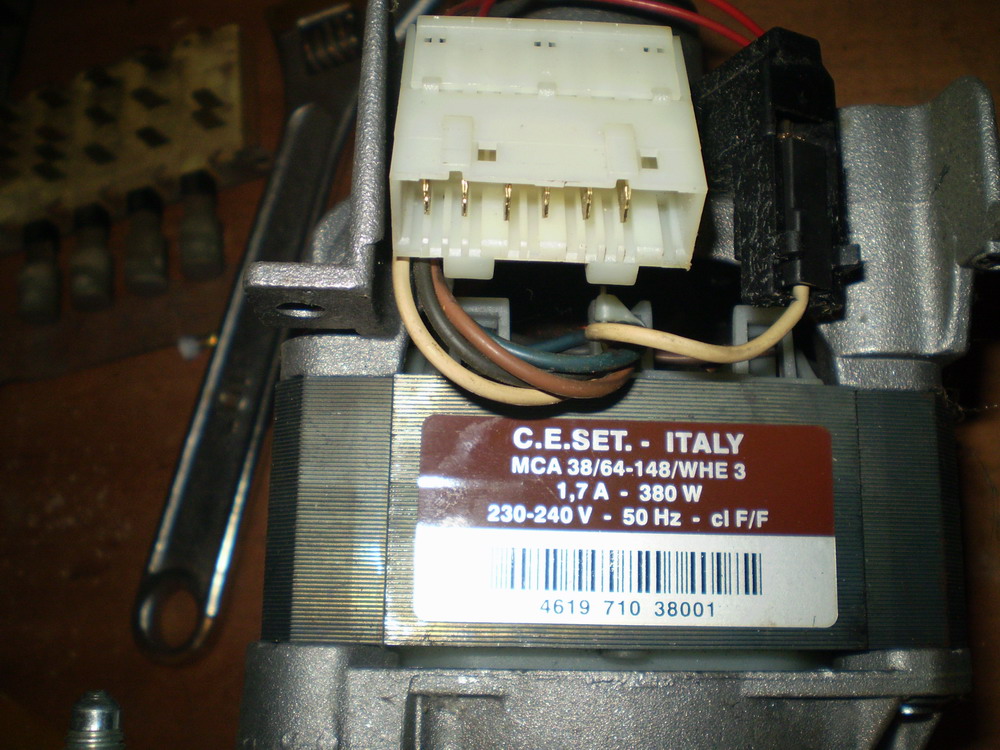

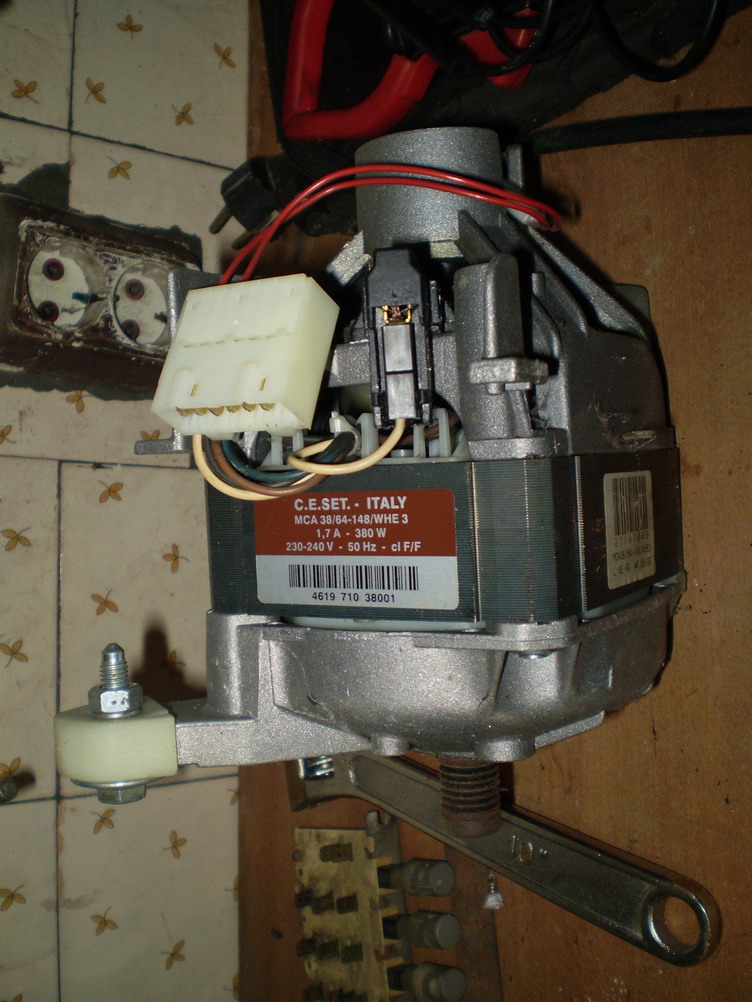

Evo postavicu vam slike pa Vas molim za shemu kako da dovedem fazu i nulu i ispitam rad ovog motora.

[Miki_R]

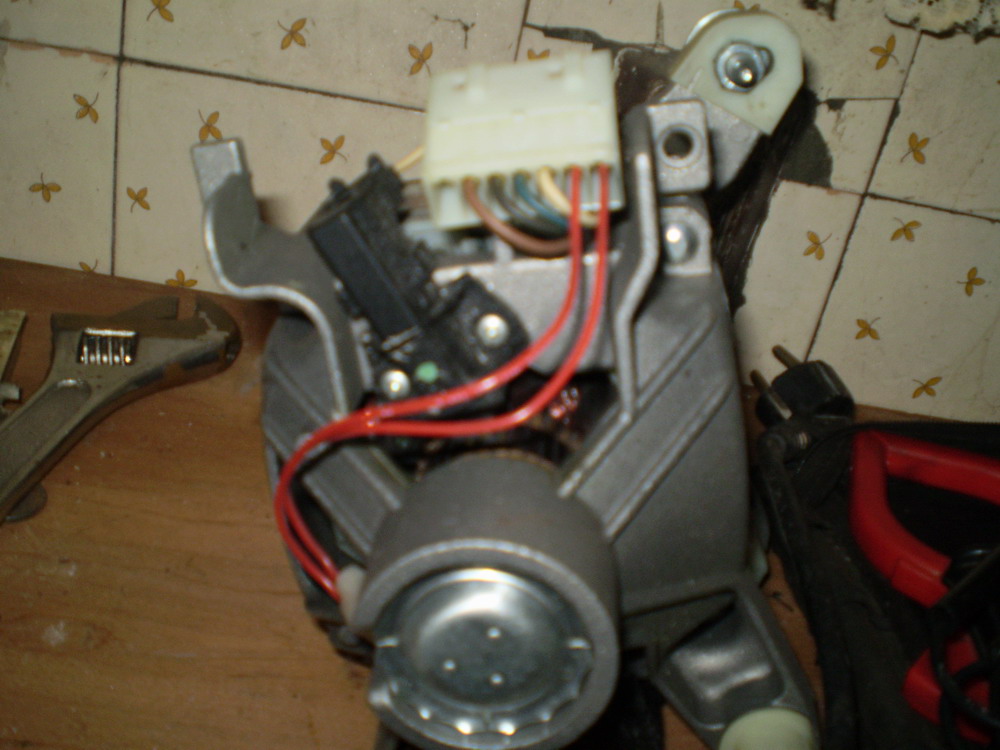

Crvene zice su sa Tahogeneratora...66 oma
Bela i Plava idu na cetkice ,otpor izmedju njih je 6,6 oma
a Crna i Braon su negde unutra i njihov otpor je 2,2 oma
Sve kombinacije medjusobne ispitane unimerom nedaju nikakvu vezu...znaci samo plava-bela-6,6
i Braon sa Crnom 2,2

[milan]

6-7 /68.7 ± 7% Ω
4-5 /2.25 ± 7% Ω
2-3 /2.04 ± 7% Ω
ima varijanta i 1-3 /0.84 ± 7% Ω

[Miki_R]

Ja sam pitao kako da ispitam ovaj motor sa slike...koji ima 6 izvoda,od toga se odma izbacuje ona dva sa crvenim zicama od Tahogeneratora i ostaju 4,znaci nema varijanta 6-7 ...I pitao sam gde da prikljucim dvozilni kabal i utaknem u uticnicu od 220 v a da on pocne da radi...ako je moguce bez elektronike...

[milan]

U tvom slucaju nema 1 izvod.
A ti napisi temu u skladu sa pravilima foruma, da je nezakljucavam

[milan]

Tesko je napisati Motor MCA38/64-148/WHE3

[Miki_R]

Milane,izvini...nije namerno,vec zbog neiskustva i ne znanja mog oko toga sta treba napisati u naslovu...eto mislio sam da ako postavim slike na kojima se vide nalepnice sa podacima da ce biti uocljivo ono sto me interesujei sto mi stvara problem...Jos jednom se izvinjavam...

[kisko]

Kratko spojiš jedan izvod sa četkice i jedan izvod sa statora npr belu i crnu kratkospojiš a na plavu i braon dovedeš 220V i motor će vrteti najvećim obrtajem u jedan smer,da bi probao drugi smer obrneš pa na belu i crnu dovedeš 220V a plavu i braon kratkospojiš.

Žice sa tahogeneratora nemoj nigde priključivati

Ovo važi ako si dobro napisao koje idu na četkice...

I ispoštuj ovo što ti je Milan napisao,bar ispravi naslov na koji motor se to odnosi...

[Miki_R]

Hvala na pomoci...Milanu i Kisku...
