indesco motor(povezivanje)

[yt1nvs]

Da li neko moze da mi da shemu povezivanja ovog el.motora:
INDESCO 2040M 1600
Ovaj motor bi hteo iskoristiti za nesto sasvim drugo.U pitanju je kolektorski motor i ima taho generator.Ja bih hteo iskoristiti njegov namotaj od centrifuge ali ne znam koji su to izvodi.Mislim da je motor iz neke CANDY masine.
Poseduje 5 izvoda + 2 izvoda za taho generator.

[rotor]

Ovaj tip motora ima samo jednu brzinu,i njega ne mozes koristiti pod punim brojem obrtaja jer ce najverovatnije za kratko vreme izgoreti Moras naci stari tip motora, koji nije kolektorski,koji ima glavni namotaj,pomocni,sporu brzinu,i namotaj centrifuge.Pa, mozda od njega, iskoristis to zasto ti je potreban?

[yt1nvs]

Slazem se,ali me interesuje kako se inace moze povezati sa bilo kojom brzinom za neku vrstu probe.Buni me tih vise izvoda.

[Srečko]

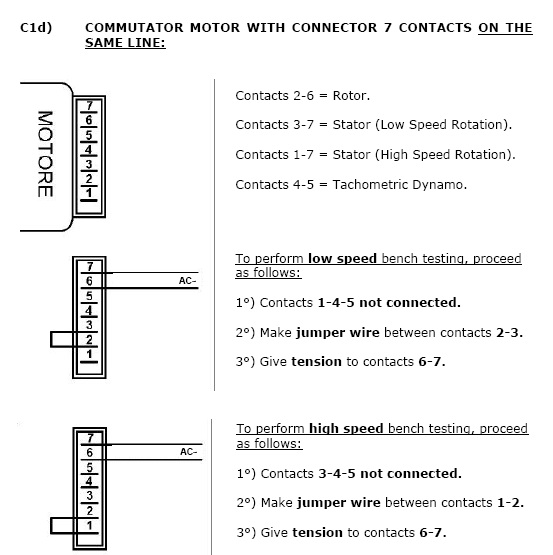

Evo jedne sheme takvog motora.

LP Srečko

[rotor]

Neznam da li bi trebo ovo da radis Ako se dosada nisi sretao sa ovim da nebi doslo do neke vanredne situacije Kada budes vezo ovaj motor ovako po ovim semam on ce krenuti punom brzinom.A najbolje je da ti neko pokaze koje je vec to radio.

[Honorarac]

Ispitivanje

[yt1nvs]

Imam nekog iskustva,inace sam vise u svetu elektronike.Nadam se da cu nesto uspeti.Pomoci ce ovo sve.Puno hvala svima!
