GORENJE WA50065 ne uključuje grejač - REŠENO

[rsinisa]

Za one koji nisu čitali moju prethodnu temu kratak uvod:

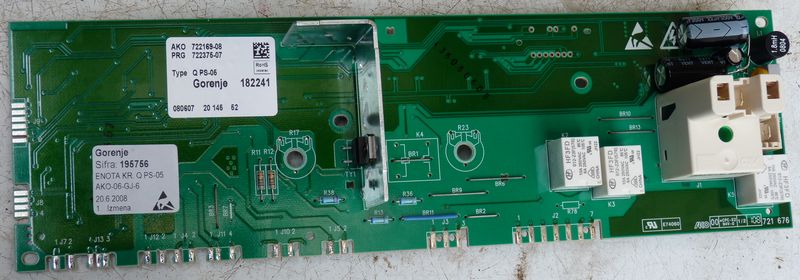

na štampanoj ploči za ovu mašinu zamenio sam ELKO 10u/400V u svič stepenu jer je eksplodirao, sa 2 od 24u/250V jer nisam imao pri ruci odgovarajući. Posle toga mašina počne da radi, uzme vodu, ali se grejač ne uključuje i uključi se pištalica. Svi elementi su provereni, NTC, grejač, rele, nivostat i na kraju sam ustanovio da procesor ne daje signal ka ULN2003 kojim se okida rele. Jedino što bi moglo da bude je da je stradao procesor, ali mi to nije mnogo logično jer su sve komponente preživele i procesor prima komande od tastature, daje komande za el.ventile, LED, pumpu tako da mi nije logično da je stradao samo izlaz za taj rele. Ima li neko ideju gde je problem? U nastavku slede 2 fotografije ploče sa kojih se vidi sve što pravila nalažu (ako ne grešim). ID ili EAN nisam u mogućnosti da napišem, ali ako bude bitno, dodaću i to.

Pozdrav.
Sinisha

[Honorarac]

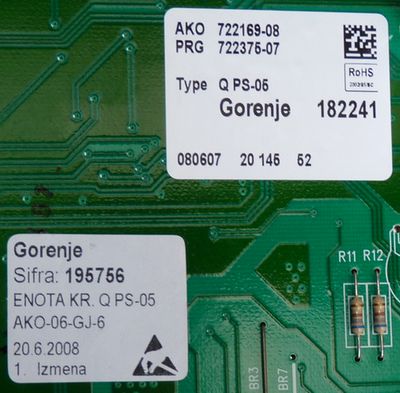

AKO722169-08
PRG722375-07
Type:Q PS-05
Gorenje 182241
Sifra:195756

[dodig]

cjena ove elektronike je 39 eura i to je dosta dobra cjena mislim da se ne isplati oko nje pteviše zadržavati promjeni novu elektroniku i rješen problem

[rsinisa]

Slažem se sa tobom, u ovoj situaciji je to najbolje rešenje, a ja ću da dobijem jednu ploču za proučavanje i eksperimentisanje. Na toj ploči sem procesora i onog preklopnika nema ničega što ne može da se nabavi u prodaji, a pretpostavljam da je isti slučaj i sa ostalim pločama tako da je moje mišljenje da svaka može da se popravi sem ako je procesor neispravan. Moj konačni cilj je da mogu i procesor da zamenim, ali ne originalnim, već drugim kontrolerom za koga bih napisao program. Ali otom-potom.

Pozdrav.
Sinisha

[rotor]

Jos da smo samo znali, koji je procesor, pa da ga programiramo?

[rsinisa]

Ako sam te ja dobro razumeo, ti imaš HEX (BIN, ili već neki drugi format) za procesore od veš mašina? U pitanju je neki NEC-ov procesor, ali nemam sad pristup ploči, mogu u ponedeljak da ti kažem tačnu oznaku.

Pozdrav.
Sinisha

[rsinisa]

Zamenjena elektronika, radi sve kako treba.

Pozdrav.
Sinisha
