Bauknecht WA7763 ACS085S *RESENO*

[stojkePN]

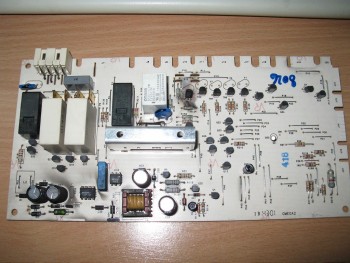

MODEL I OZNAKA Bauknecht WA7763
PLOCA OZNAKE
OMEGA2
11272713
T120
PROCESOR
Motorola
OM2_3E
2K17X
HHCC0127
MEMORIJA 24C08W6
MREZA TNY255P i LTV713FB
OZNAKE SA KUTIJE
BITRON Grugliasco (italy)
Type56236 Rev.03
T70
Production Date 01-51
4619 710 72173 00
Service elektronik
4619 712 45562
Etk72
Int auftrag 443
WA7763
2055

461971044111
WE299-0006
B.P.L
A1478

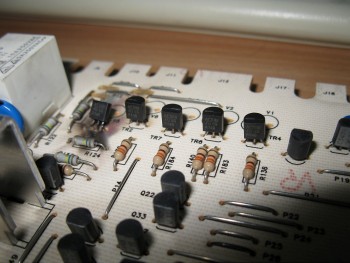

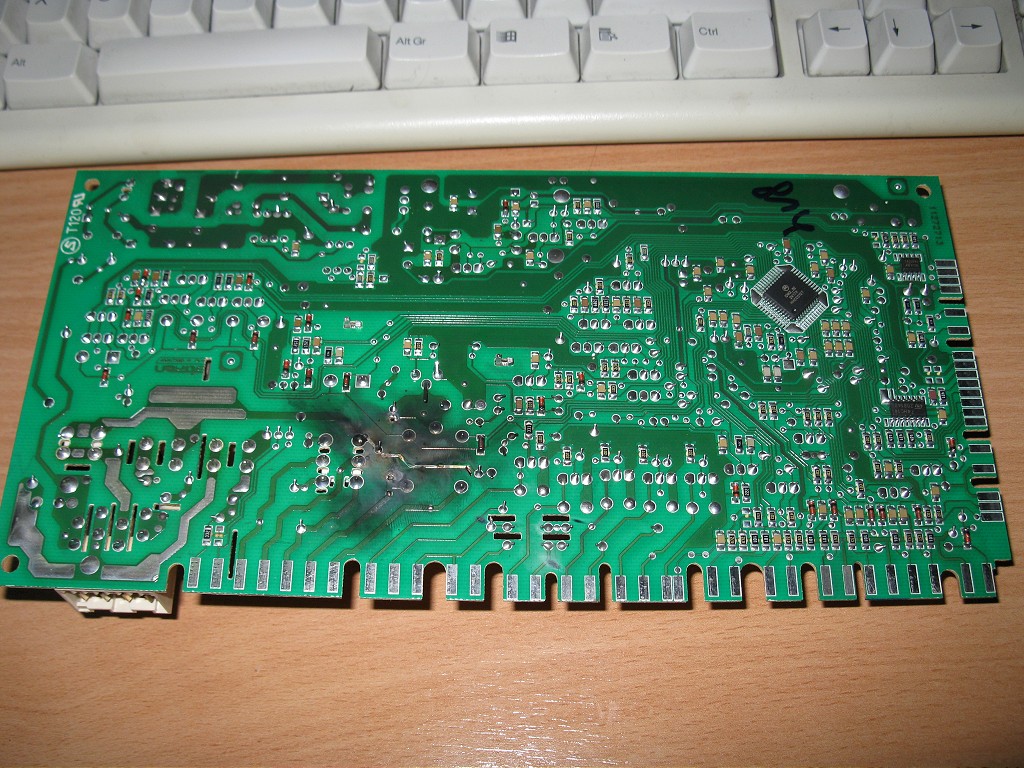

Upravo mi je izgorela ves masina i naravno pored jakog pucanja bilo je i malo dima. Otvorim i vidim da su izgoreli vodovi na ploci i sa druge strane
ACS08
ST5S
A148
Ovo ST je logo proizvodjaca tako da ostaje samo ACS085S. Da li je neko uspeo da zameni i cime jer sam sve kataloge prelistao i nigde nema. Predpostavljam da je od bravice ali to cu ostaviti prijatelju koji popravlja ves masine ja cu da sredim elektroniku.




EDIT Jedino sto sam uspeo da nadjem da ima da se kupi to je ACS108-5SA (500V,0.8A,Igt<10mA, AC triac)

[Stolle]

viewtopic.php?p=97750#p97750

Jedino sto sam uspeo da nadjem da ima da se kupi to je ACS108-5SA (500V,0.8A,Igt<10mA, AC triac)

Pa šta fali ovome? Treba da je to.

[stojkePN]

Zbog toga i pitam jer je na ploci ACS085S a ima da se kupi samo ACS108-5SA. Da li je to isto ili ne Gledajuci po netu podatke sam nasao samo za ACS1085S a za ACS085SA nema nista.

[milan]

Slabo si gledao.

Kod: Označi sve

www.datasheetcatalog.org/datasheet/stmicroelectronics/6518.pdf

[stojkePN]

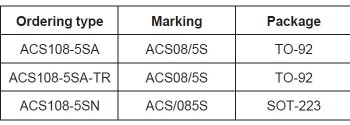

Hvala to je to. Kad sam listao gledao sam i ovu tabelu ali mi je promaklo kako se oznacava... samo sam gledao sta pise u prvom redu

[vlajkosdb]

Stavi to i nemas problema,ja sam isto to stavljao i radi bez reklamacije.

[stojkePN]

Licno iscitan i posle popravke masina radi. Sacuvao sam kao .BIN i kao .HEX.

[stojkePN]

Masina je popravljena. Stavio sam ACS085S ustvari prebacio jedan koji je bio na ploci i nije se koristio za nista. Pored njega je izgoreo i BTB16/700BW za regulisanje brzine motora i jedan BC547 ali njemu nisam upisao poziciju a zatvorio sam masinu uglavnom sa njega ide na nozice 4-5 releja.
