Elin tt1047 potreban blink kod RESENO

[alexaknez]

Ves masina: Elin tt1047
procesor Nec F0114H
Kvar: Prvobitni kvar je neispravna bravica i takodje na plocici neispravan trijak Zo6o7 i smd otpornici vrednosti 103 i 821. Sve je to zamenjeno i poslato da se proba na masini. Momak koji je postavio plocicu na masinu nije dobro postavio konektore to jest pomesao ih je i puklao je tiristor za mislim pumpu. On je zamenjen i provereni su svi otpori. Kada se sad postavi plocica u masinu masina odradjuje sve funkcije radi pumpa okrece centrifuga ali ne reaguje ni na jedan taster i blinkaju dve lampice i to lampica za kraj programa i lampcica za start. Nemam blink kodove za ovu masinu pa bi mi svaka pomoc dobro dosla.
Hvala!

[rotor]

Imas li sliku modula,kodove nemozes dobiti u javnom delu ali pomoc neku da.Ja bih proverio ozicenje na samim konektorima NTC,nivostat.Tu ispred konektora pumpe trebao bi biti priklucak za nivostat ako je to modul na koji mislim,gledam masinu u tehnomaniji pa se po njoj upravljam.Ako je to taj modul,onda je na ulazni signal nivostata dosao napon 230V koji verovatno moze biti koban za procesor ako ga usput nije nesto spasilo?

[alexaknez]

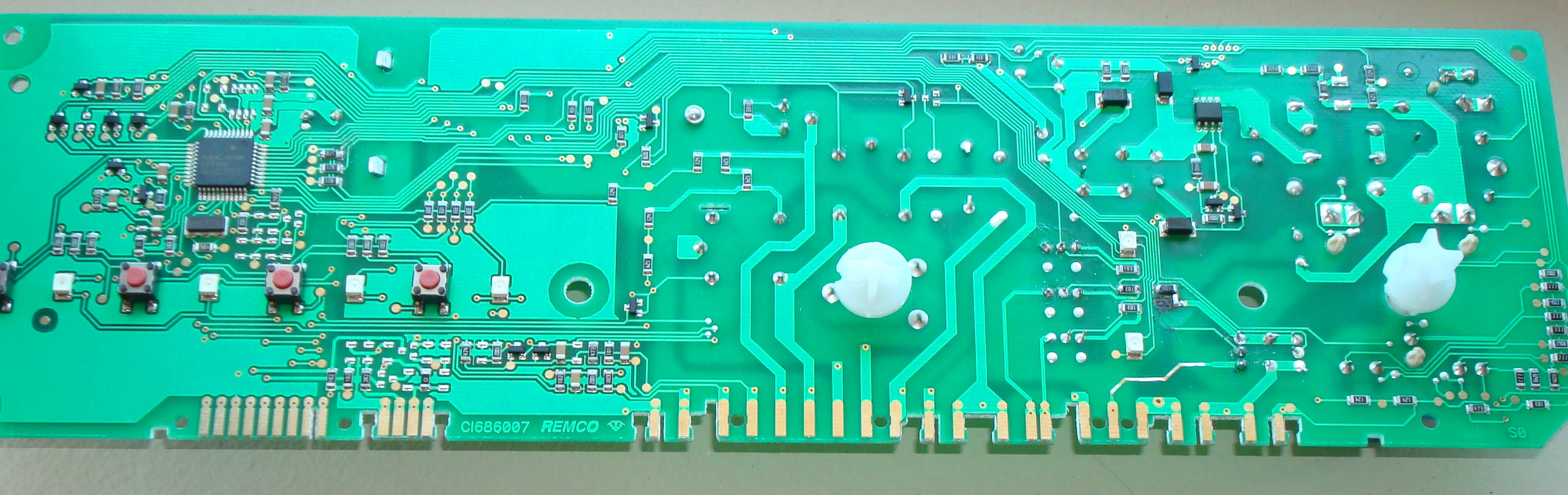

Evo slika

Zamenio je konektor na X7 sa konektorom X5 koji inace nije u funkcije to jest ostaje prazan. Nakon toga pukao je jos jedan trijak koji ide na konektor X5 a koji ostaje slobodan. I njega sam promenio i pregledao ostale elemente u okolini. Nakon toga masina radi, cuje se ventil za vodu vrti levo desno radi centrifuga ali ni na jedan taster masina ne reaguje. I za sve vreme rada blinkaju te dve lampice. Masina nije kod mene vec kod mog prijatelja koji to radi a moje je bilo da odradim elektroniku, tako da nisam u mogucnosti da odmah proverim navedene stvari ali cu u najkracem roku. Moja pretpostavka je bila da bi mozda reset pomogao (koji za ovu masinu ne znam) a ako ne svakako bi pomogao kod greske koju pokazuje. Na slici se vidi crno to je izgoreo smd otpor 10K za trijak za bravicu. Hvala na svakoj pomoci!

[rotor]

Da to je ta ploca,proveri pa javi.Uzgled pogledaj i pp.Ako imas srece 10% da je procesor zdrav,mada ima nade posto daje neke znake zivota?

[alexaknez]

Evo mene opet. Samo da javim da je problem resen i da je zaista bio problem u NTC-u. Zamenom je kvar otklonjen a i upravljanje bravicom radi tako da je sve ispravno.
Hvala Rotoru na pomoci!
