Re: VEŠ MAŠINA GORENJE WA6211 / REŠENO/

[momirko]

Veš mašina Gorenje WA 6211, tip;ps23/110, stradala upravljačka ploča zbog udara groma.. oznake PG2/1 Wacher. V062, proc.NEC 78F9177A, eeprom-24C02. pošto je ploča nepopravljiva vlasnik je odneo staru ploču u servis_prodavnica Gorenje, i na osnovu stare ploče prodali mu novu koja zamenjuje postojeću staru nosi oznaku PG2/1 Wascher,AKO 701 254 11 flach 712714-02, proc.NEC F0123H, i atmelov IC Fleš 25040.
Ugradnjom iste sve funkcioniše osim Centrifuge i izbacivanja vode koje je vezano u sklopu centrifuge. Prodavac-majstor kaže daje to zamenska ploča za original.
Ploča je nova raspakovana,, e sada neznam u čemu je problem dali do softvera koji nije identičan sa starom, ili je potrebno na ploči nesto još odraditi da bi funkionisalo sve kako treba.Svi ostali prateći elementi masine su u redu.
Molio bih Vas za pomoć ako je u ovom slučaju ima, gazda je kraći za 6.500 din, koliko košta ploča pa još i dalje postoji problem..
Zahvaljujem unapred, svaka pomoć dobro došla.. pozd...

[murko62]

Pumpa ustekana na pogresno mesto , dok ona ne izbaci vodu iz masine nece biti centrifuge .

[momirko]

G.din murko62 ako moze bliža pomoć gde na drugo mesto da se kači sem obeleženog mesta., predvidjenog za pumpu ja drugo mesta nevidim..
Pozd..

[Honorarac]

Da li je pumpa proverena, prikljuci je direktno da vidis da li radi uopste.

[momirko]

Pumpa proverena direktno i ona radi bez problema.

[Honorarac]

Na ploci pise gde ide pumpa, u principu se nemoze pogresiti ali ima pored mesta za pumpu jos jedan konektor, ko zna mozda greskom spojeno. Mozda je hidrostat ostao blokiran pa pumpa ne dobija uslov da krene uopste.

[Harhus]

Ako je nova da li si polomio jumpere ? ako nisi polomi po staroj ili evo ti sema

[momirko]

G_din Harhus prvo hvala ti na šemi slična je ovoj ali nije sto posto ista jumperi su uklonjeni , kod ove ploče koju smo dobili u odnosu na vas crtež ovde nedostaje pored priključka pumpe konektor aqva stop ventil, odlomljni su jumperi J2 i J3. Dali je ovo po vama u redu kako sam opisao stanje vidim da ste expert u struci svaka čast..
Pozdravljam hvala --neznam šta dalje..

[Harhus]

ako ti nije tesko da slikas tu plocu i onu slicicu na njoj da bih ti nasao tacnu semu a i ako je moguce staru plocu ali izvadi iz plastike onda cu moci vise da ti kazem

[momirko]

Ok nema problema u toku večeri ću odraditi, nisam kod kuće sa mobilnog pišem. Hvala Vam unapred.
Pozd.

[momirko]

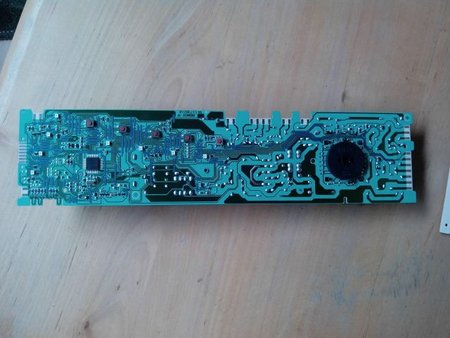

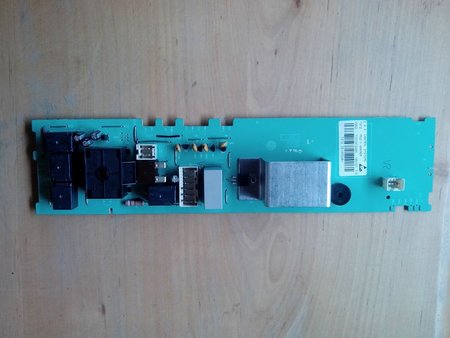

Prve tri su od stare ploče slike.
Druge tri od nove ploče.
Pozdrav

[dodig]

Jesi li provjerio što ti je kolega rekao da nisi pogriješio sa džekom od pumpe,,stavi je na pravo mjesto to je najverovatnije problem

[momirko]

Kolega i da hoću nemogu pogrešiti konekcija nije komplikovana sve sam nekoliko puta analizirao i provrravao tako da sam ste strane potpuno siguran. Ili nije adekvatna zamena za staru ploču ili ploča ima neki problem, ili treba nešto prepraviti.Videću šta još mogu..pozd.hv.

[Harhus]

Sto se tice povezivanja jasno je da pise na ploci sta gde ide plave zice idu gde pise pump crvene gde pise ntc a ostalo moze da se pogresi samo ako si uporan :)

sto se tice ploce morala bi da radi kako tako moze da se desi da se programi ne poklapaju ali ako je ploca nova trebalo je u kutiji da dodje i nova prednja maska. e sad sobzirom na sliku ove nove ploce rekao bih da nije nova jer ima jedan crni relej koji sa druge strane izgleda da ili je zamenjen ili je dodat. probaj da polomis j1 i j3 a ovaj j2 popravi pa probaj opet ako to ne bude radilo imas pokvarenu plocu pod uslovom da si sve ostalo proverio

pa javi kako si proso

[momirko]

Primetio sam i ja kolega da je lemljen drain na prvom fetu koji je aktivan za ventil 3, ali ploča je bila u fabričkom omotu /foliji/ i prodavac je raspakovao ispred kolege koji je električar i koji se bavi dugo godina servisiranjem bele tehnike ali posto se radi o digit.elektronici (pločama) to donosi kod mene da resavam ja sto se moze odraditi. Prodavac tvrdi da je ploča 100% nova inače oni drze i servis Gorenje u Senti, znamo se dobro sa šefom i garantuju da je sve korektno.
Ostaje da verujemo . Ja ću ovo kolega u toku sutrašnjeg dana da odradim sto ste mi predložiili pa ćemo videti u kom smeru se kreće posao.
Imao bih jedno pitanje ako mozete da mi pomognete ja sam sa stare ploče skinuo orig.damp sa eeproma 24C02, e sada ako ovo nesto ne profunkcioniše dali mogu da mesto
eeproma od nove ploče u kojoj je pamet u fleš memoriji ubacim sadrzaj sa stare ploče, da li bi to radilo pod uslovom da nenadjem šta je uzrok problema sa nove ploče.Jer kod nove ploče je ubačen drugi tip Nec-ov proc, mislim na drugu oznaku kao i umesto eeproma ubačen je fleš ic-kolo.
Pozdrav i hvala na iscrnoj pomoći..

[Harhus]

ako nije dosla jedna prednja maska sa programima za tu plocu u kutiji 100% nije nova. Uz novu plocu dobijes i tu masku da ne bi imali muka oko programirnja i sta vec.

Nista ne dobijas zamenom eeproma.

da ti objasnim malo kojom logikom sam iso. stara ploca ti ima 3 releja za motor 2 za levo desno a treci je za ajde da ga nazovem "drugi stator" to znaci da sigurno na motoru imas 2 zice za taho-generator, 2 zice za rotor (cetkice), i 3 zice za stator. e sad moguce da je neko dodao treci relej na ovoj "novoj ploci" misleci da ce to raditi isto, tu ni ja nisam siguran oce li ili nece zato sam ti reko da polomis j1 i j3 tad ce maksimalno da ima 850 obrtaja tada ne bi trebalo da pali taj crni relej (ukoliko ga uopste pali kao sto rekoh nisam ni ja siguran mozda zavisi od programa mozda od jumera). ali cak i da ga je neko dodao skoro da sam siguran da bi ti izbacilo gresku 4 ili tako nesto. i da rascistimo jos jednu stvar ako govorimo da su delovi na masini 100% ispravni i ova zamenska elektronika 100% ispravna to mora 100% da radi.

test program mozes da pustis tako sto postavis izbornik u nulti polozaj pretisnes i drzis start i prvo do starta i dok jos uvek drzis pritisnute dugmice okrenes izbornik za jedan u levo zuta i crvena treba da se upale zajedno i pustis da odradi test ako krene da treperi izbroj kolko puta.

nema tu fetova samo triaka i tranzistora sa ugradjenim otpornicima

[vlajkosdb]

Kolega Mirko,nebih ja bas bio siguran u periferiju,s obzirom da je masinu posetio sv.Ilija,...nemora da znaci da je pumpa ispravna, ako povuce vecu struju od predvidjene,softver prekida sve dalje operacije,kad si je probao direktno, ona ce da radi i sa vecom strujom,takodje hidrostat,zamenite vi te delove novim,pa onda idemo dalje,jel ako ne izbaci vodu,nece ni centrifuga raditi,...

[bracans]

Ako moze da ti pomogne ova montazna sema

[momirko]

Bracans hvala lepo već mi je postavio g.din Harhus ovu šemu veze.. u toku dana još ću videti predloge od G.din Harhusa i od G.din Vlajka a ako neide sledi žestok odgvor od vlasnika mašine prodavcu u Gorenju serv. jer očito ploča je ili polovna pa reparirana ili neisp. jer je vidljivo da je relej ubačen drugog tipa, a i prelemljen je smd triak na poziciji valve 3 /ventil/. Znaćemo uskoro odgovor, hvala Vam pravi ste drugari.. pozd..

[momirko]

Molim Administratora foruma da ovaj slučaj veš mašine stavi pod tačkom REŠENO, problem bio u konekciji prikljičnog dzeka pumpe sa upravljačkom pločom jedan kontakt bio u prekidu kod dzeka koji se šteka na samoj ploči. Verovatno prilikom skidanja je došlo do prekida., koje smo slučajno otkrili. Sve savršeno i bez problema radi, ploča je ispravna..
Hvala svima na korisnim savetima, koji su učestvovali u ovoj diskusiji.. Pozd...
