WHIRLPOOL AWZ410 Problem sa motorom i MP

[orion52]

Br.art. 8575 410 10102
99 0710 008287
Oznake programatora: 1837/ 1/5 06
5160 09801
Pozdrav,
Kod pregleda mašine ustanovio sam da ne radi motor-skinut,ispitan,očišćen kolektor te isproban direktno-radi.Osim njega,i programator ne napreduje.

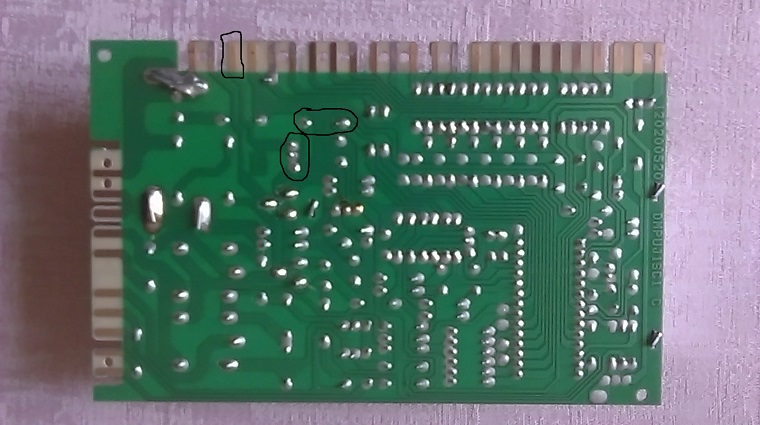

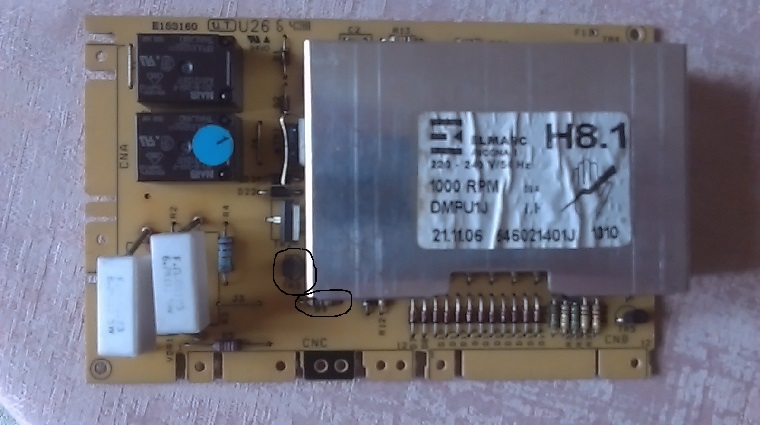

Naime,MP(motor programatora) ne dobiva nulu koja dolazi sa elektronike.Na slikama su označeni elementi,tj. kontakt sa kojeg ide žica na PG,a do njega
ide preko trijaka MAC97A8 i otpornika od 0,67 kilooma te dalje od mikroprocesora MC908JL3ECPE(koji se nalazi ispod hladnjaka).Ako treba skinuti
hladnjak i poslati sliku elemenata ispod njega,poslati ću.Interesira me gdje bi mogao biti problem,možda u procesoru ili nešto drugo.

[toce]

Zameni trijak na hladnjaku i ukljuci masinu mora da radi iz prve trijak ti je sa oznakama BTB pozz.

[jaro]

Ta ploca nije skupa, menjaj, nemoj da se zezas...

[orion52]

Hvala obojici na savjetima.Dakle,tražio sam u trgovini informaciju o cijeni ploče,međutim,dok čekam povratni odgovor,nabavio sam trijak,samo neznam
da li je Toce mislio na trijak koji leži na hladnjaku prihvaćen sa zakačkom(oznaka BT 138-800G) ili na trijak koji leži kraj hladnjaka(oznaka BTB 04-600T).
Ovaj zadnji je odlemljen te ispitivanjem ustanovljeno da je neispravan.Zamjenjen sa nabavljenim,ali sa oznakom BT 137-600E(valjda ekvivalent).Ploča
montirana,ali mašina ostala sa istim problemima.Ploča opet skinuta,odlemljen i onaj prvi trijak(na hladnjaku sa zakačkom),ispitan i pokazuje da je ispravan.
Ostaje otvoreno pitanje gdje je greška?Pozzz

[toce]

Skini taj hladnjak i uslikaj plocu i postavi sliku pozz.

[junuzovic]

Koliko vidim to je mašina sa mehaničkim programatorom ili se varam. Vidiš nije samo problem što motor ne radi već i programator ne napreduje može biti i do samog programatora. Je si li provjerio grijač, termostat , motorić programatora...???

[orion52]

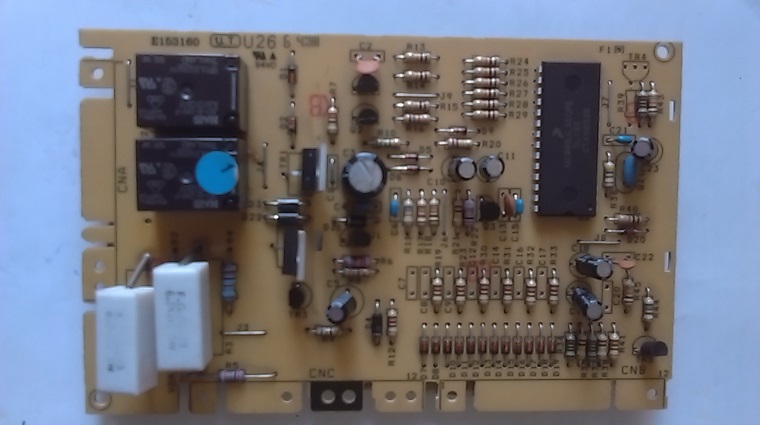

Evo,šaljem sliku ploče bez hladnjaka,a što se tiče drugog odgovora-da,to je klasični programator koji je skinut,provjereni(očišćeni) kontakti i isproban
samostalno,dakle MP spojen kablom i programator napreduje.MP dobiva dvije faze(ili dvije nule).A što se tiče grijača,ispravan je,jer kad uzme vodu počinje
grijati(naravno,ručnim prebacivanjem PG).Ostaje,dakle problem,po mojem mišljenju jedino na ploči.Pozzz

[ZDRAVKO T]

Ta elektronika ide u više brendova vidi u končar servisu imaju li a za cjenu neću ništa reći jer je varirajuća zavisno od stanja u magacinu ali pokušaj ništa ne košta.velike su šanse da je elektronika u kvaru,motor isto par nekih egzotičnih situacija na stolu radi-na mašini neće pa namontiram drugi i radi sve a taj stari namontiram u drugu mašinu i sad radi na njoj a programator nisam mjenjao ni jednom jer radi rasterećeno i ne opterećiva se...

[spagagz]

Pogledaj te otpore 6k2.

[junuzovic]

Pa na toj se elektronici da sve ispitati sem tog velikog čipa. Vjerovatno je problem u njemu..

[orion52]

Otpornici 6k2 su u redu,a što se tiče junuzovićeve pretpostavke da je vjerovatno problem u čipu-isto i ja mislim.Morat ću dati nekom elektroničaru da ga
ispita i ustrajati na popravku elektronike,jer sam dobio informaciju da je nova oko 1000 kuna.Usput,želio bih čuti i mišljenje toce-a,jer je tražio da
uslikam ploču bez hladnjaka,kako bi se vidjeli svi elementi,pa i čip.Pozzz

[spagagz]

Ti otpori su paralelno vezani,kad mjeris ima 3K1.

[toce]

Po mom misljenju treba da imas neki otpornik u prekidu koi daje impuls trijaku za pobudi proveri sve otpore il odnesi plocu kod elektronicara da ti sredi.

[orion52]

Provjerio sam otpornike 6k2-pokazivali su 6k45,međutim na ukazivanje spagagz-a da su paralelno vezani,odlemio sam ih i ustanovio neispravnost jednoga.
Nabavio sam novog,zamjenio i montirao.Uglavnom,mašina je proradila i odradila program normalno.Dakle,problem je bio u trijaku(ne na hladnjaku nego do njega)
i jednom otporniku 6k2.Zahvaljujući vašim dragocjenim savjetima,te trudu i upornosti u rješavanju problema,izbjeglo se kupovanje relativno skupe elektronike,
ili eliminacija dotične mašine,što je nagovjestio vlasnik.Hvala još jednom.Pozzz
