Indesit WIDXL146 elektronika

[cudan]

model: Indesit WIDXL146

elektronika
code:21500968901
Bitron code :30410817
SW:2,0,10

opis kvara:
1- masina pri ukljucenju uzima vodu zaustavi i pocne pumpa da izbacuje ,trepcu lampice (katanac i obrtaji ) neprekidno,i ukljucuje se motor ventilator susenja,kad izbaci vrata se otvaraju
2- na programu centrifuce pumpa izbacuje vodu,motor okrece centrifugu odradjuje
3-program susenja radi normalno

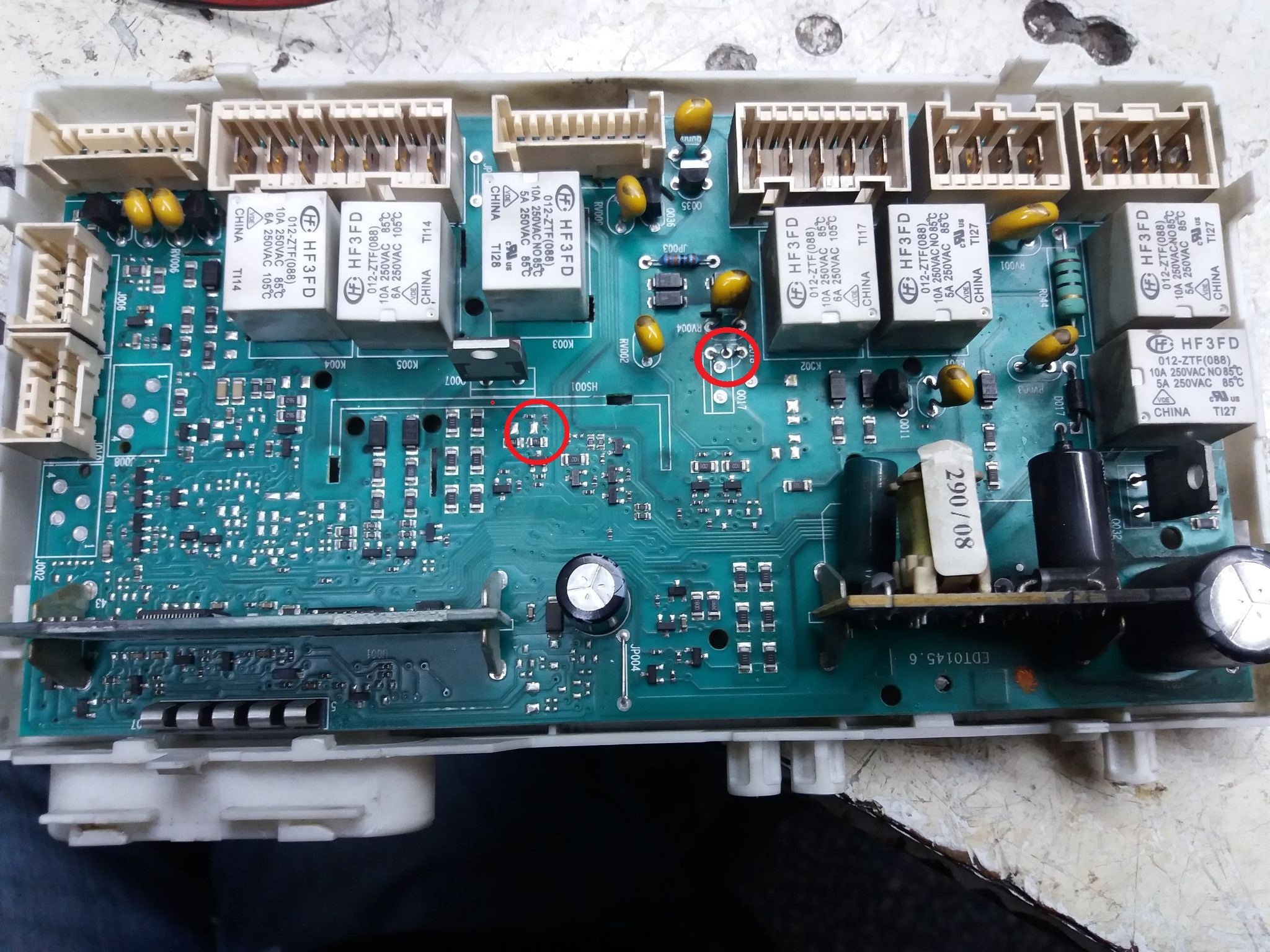

ispitao kompletnu masinu i pronasao da dzek na bravici se istopio i slepile se zice,napravile kratki spoj na modulu

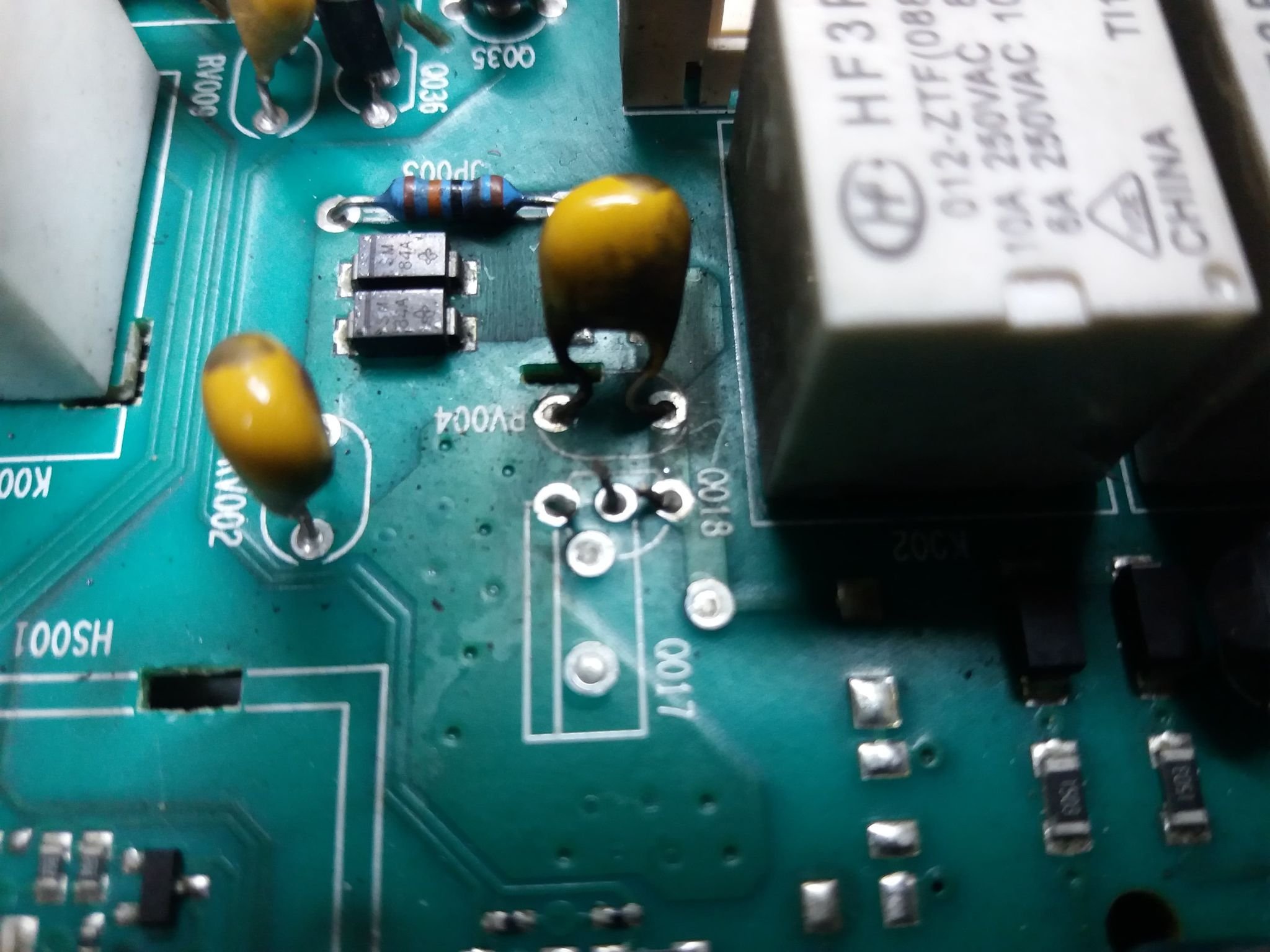

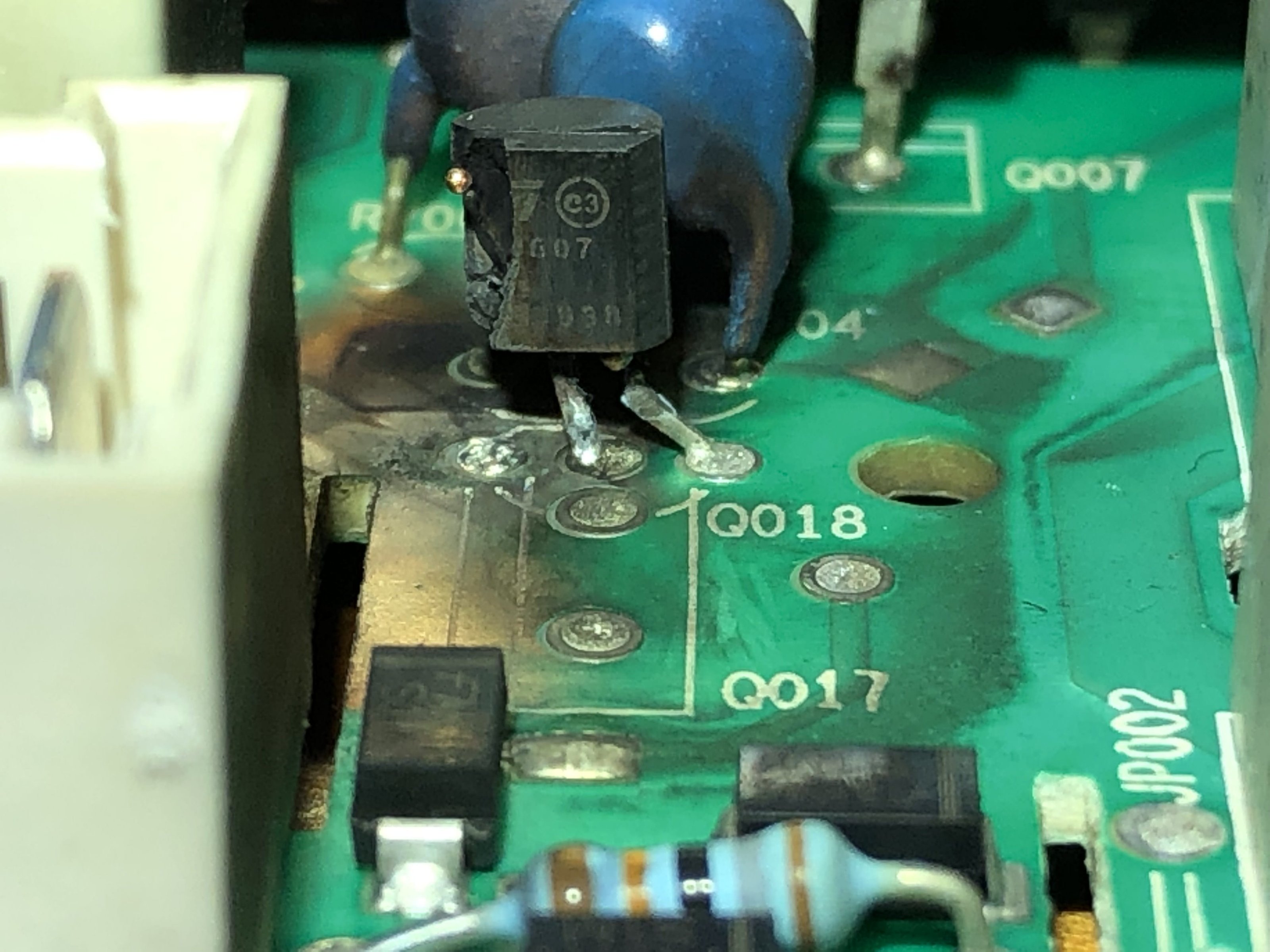

-na elektronici raspao se triak na mestu Q018 oznake Z0107
ispratio sam vodove i naisao na problem sa raspoznavanjem elemenata koji su u prekidu ispod hladnjaka triaka motora

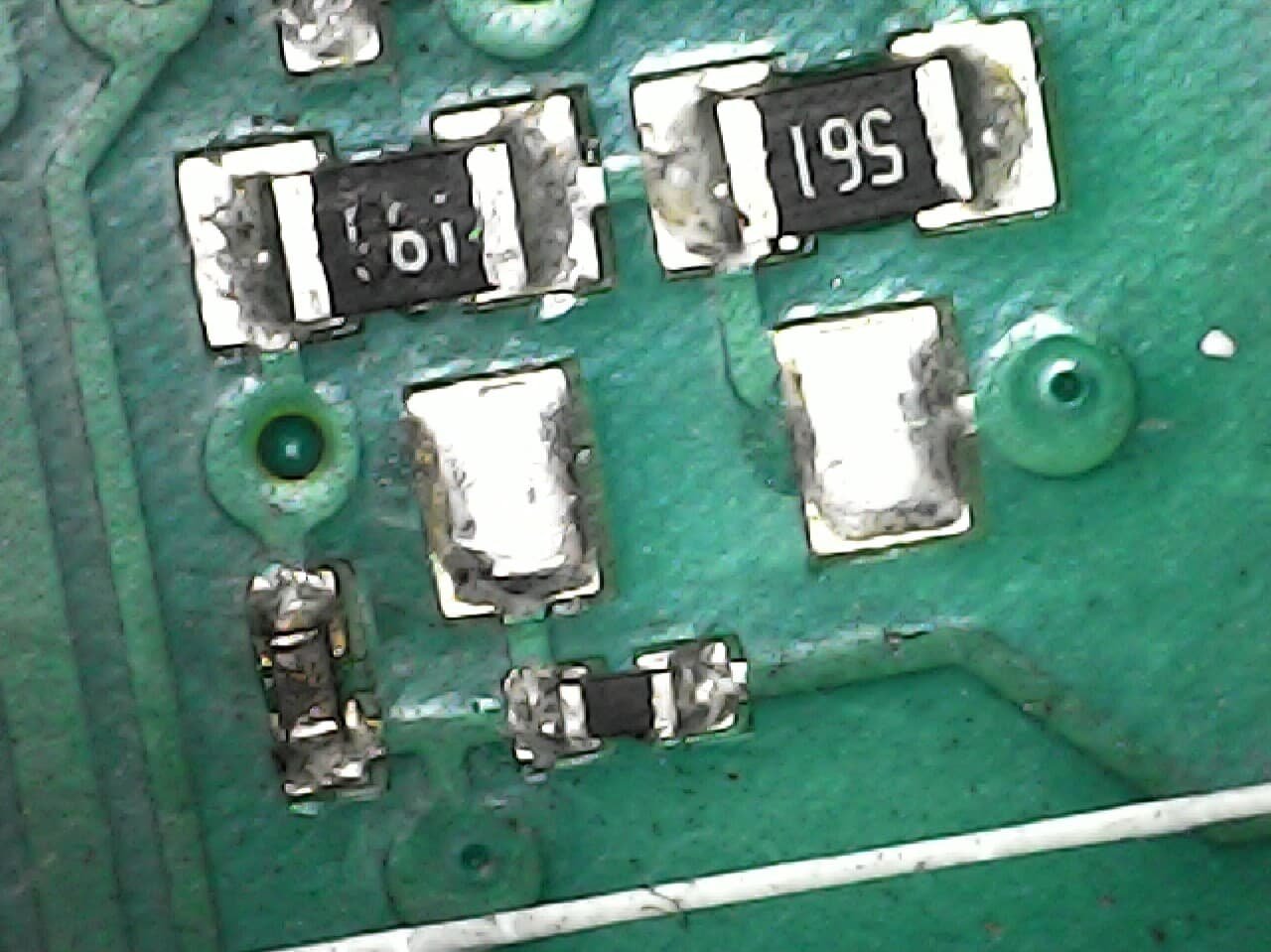

smd otpornik se vidi da je 561,

[Honorarac]

http://fanzo.org/forum/viewtopic.php?f= ... it#p272679
probaj

[cudan]

Pored smd 561 dole dva otpornika su u prekidu

[spagagz]

Pa pise ti u temi sto ti je kolega linkovao,680R i 68R.

[cudan]

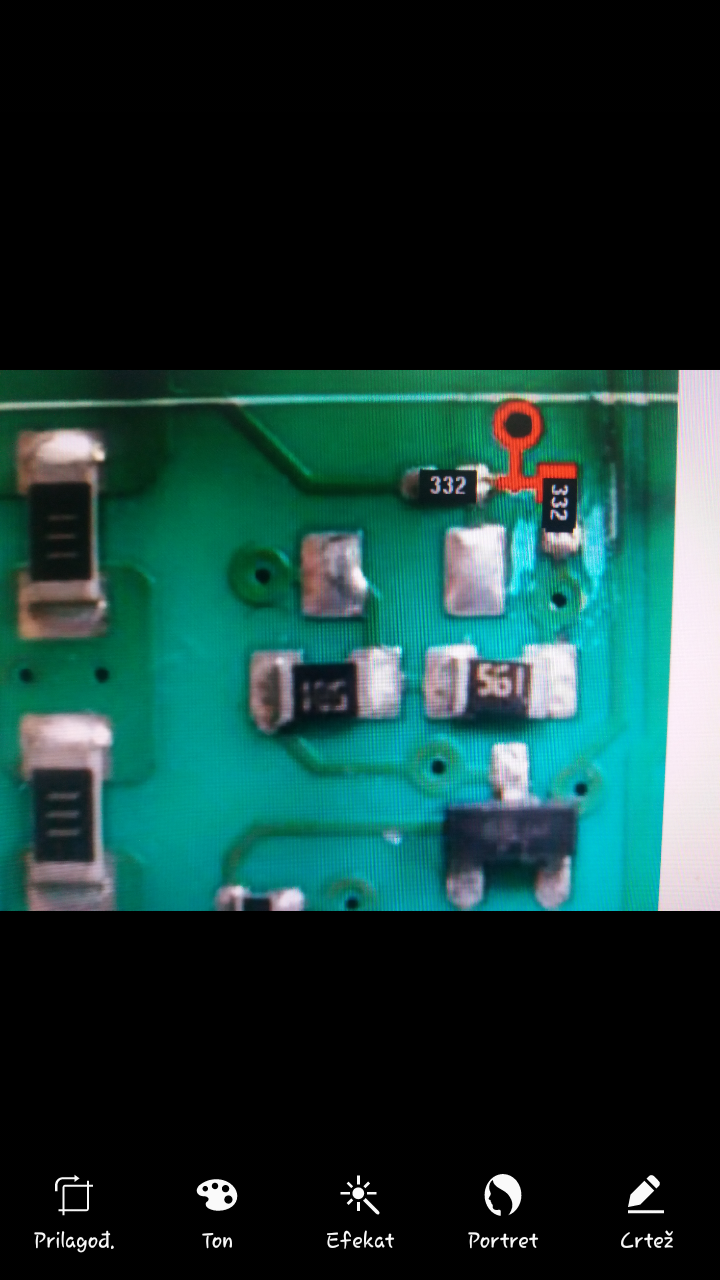

Zamenom traka i otpornika 561 i dva otpornika 332 masina radi,ali sad se desava sledece:
Na bravi konstantno imam napajanje i brava drzi .pri ukljucenju u uticnicu napajanje je prisutno bez ukljucenja masine.i kad zavrsi program ne otvara

[toce]

Zameni bravu za probu.

[jaro]

Ili izbaci bravicu, i premosti je...

[spagagz]

Curi ti triak motora,zamjeni njega.Sta znaci posle zamjene masina radi?

[cudan]

Na ploci je nacrtano kako se triak lemi.,ali tad bravica je stalno pod napajanjem i kad se ugasi masina .resenje problema je da sam triak bravice prelemio kontra od nacrtanog na ploci i sad bravica radi sve normalno .startuje program kao i na kraju otvore se vrata

[jaro]

Prelemio kontra??
Okrenuo kontra?

[cudan]

posto se stari triak raspao ,zamenuo sam drugi i nastao je problem u drzanju bravice,pri ukljucenju kabla u uticnicu napajanje dobijam na bravici i blokira vrata a masina nije ni pokrenuta,na ploci je nacrtano kako se okrece kao i ostali sto su okrenuti tako sam i ja stavio.
Ispostavilo se da se triak obrne za 180 stepeni,da se zamene mesta T1-T2,i onda radi sve normalno.
(slika je naknadno skinuta sa neta)
