Gorenje WA60129 - termobravica ne radi

[Stipa889]

Pozdravljam forumaše.

Ves masina : Gorenje WA60129
TYPE: PS0A3/120
ART.No.:247475/01
Ser.No.:92930004

Oznake sa modula:
AKO 722170-10
PRG 722375-10
Type QL/1 PS-05
Gorenje 182244
Gorenje Sifra: 192598
ENOTA KR. QL/1 PS-05
AKO-12-GJ-6

Malo detaljnije sam se počeo baviti sa elektronikama Vešmašina, i nije mi jasno kako se bravica napaja preko motora? Nisam još vidio taj sistem, do sada sam se susretao sa spajanjem preko Triac-a, bar mislim da je tako bilo?

Detaljnije sam proučavao ožičenje vodova, i dalje mi nije jasno kako to funkcionira. Znam kako radi bravica, ali nije mi jasno kako dobiva jednu stranu napajanja?

Naime, moram popraviti mašinu, a postavljena je nova bravica, i dalje ista ne "uključuje"

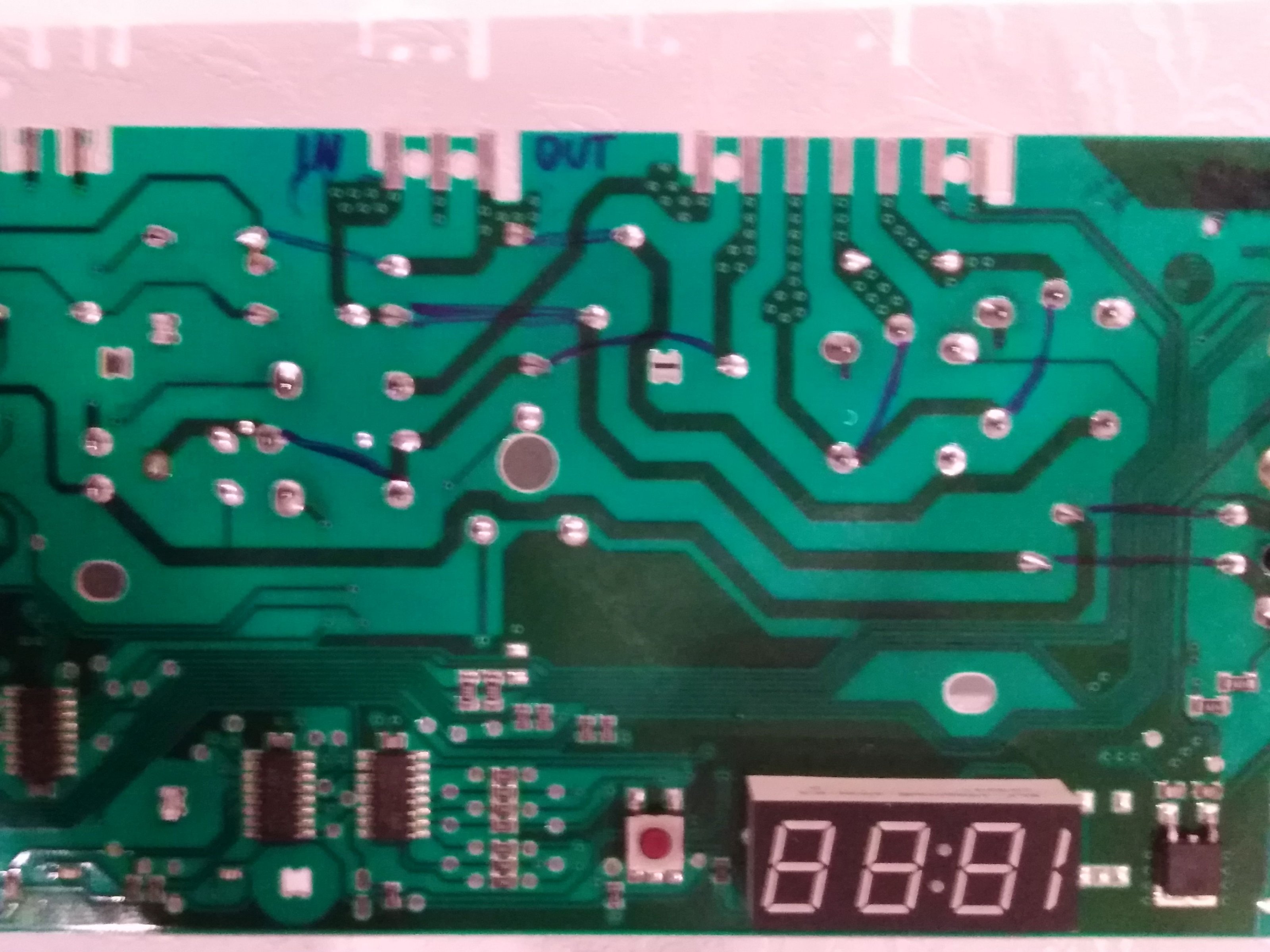

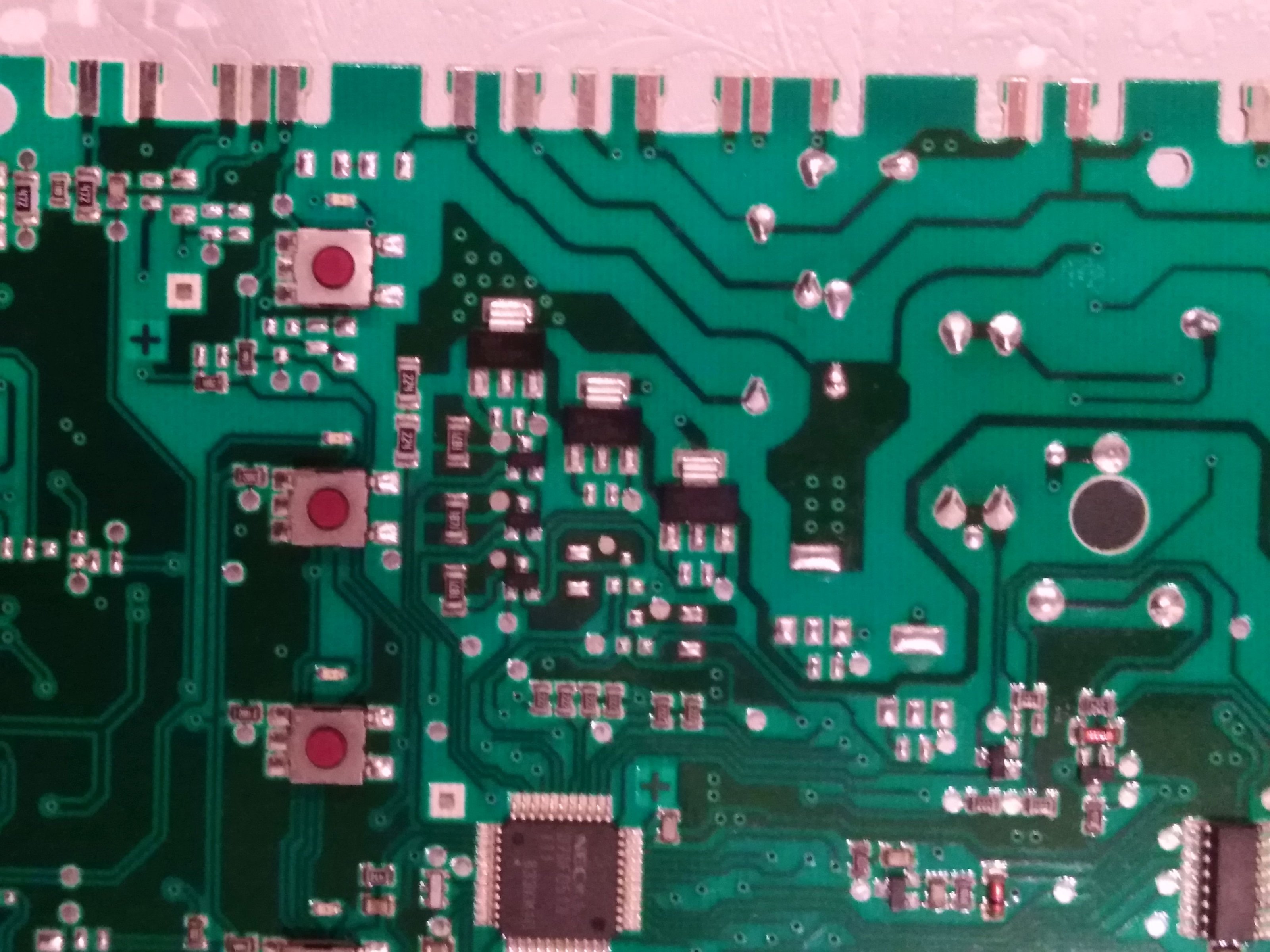

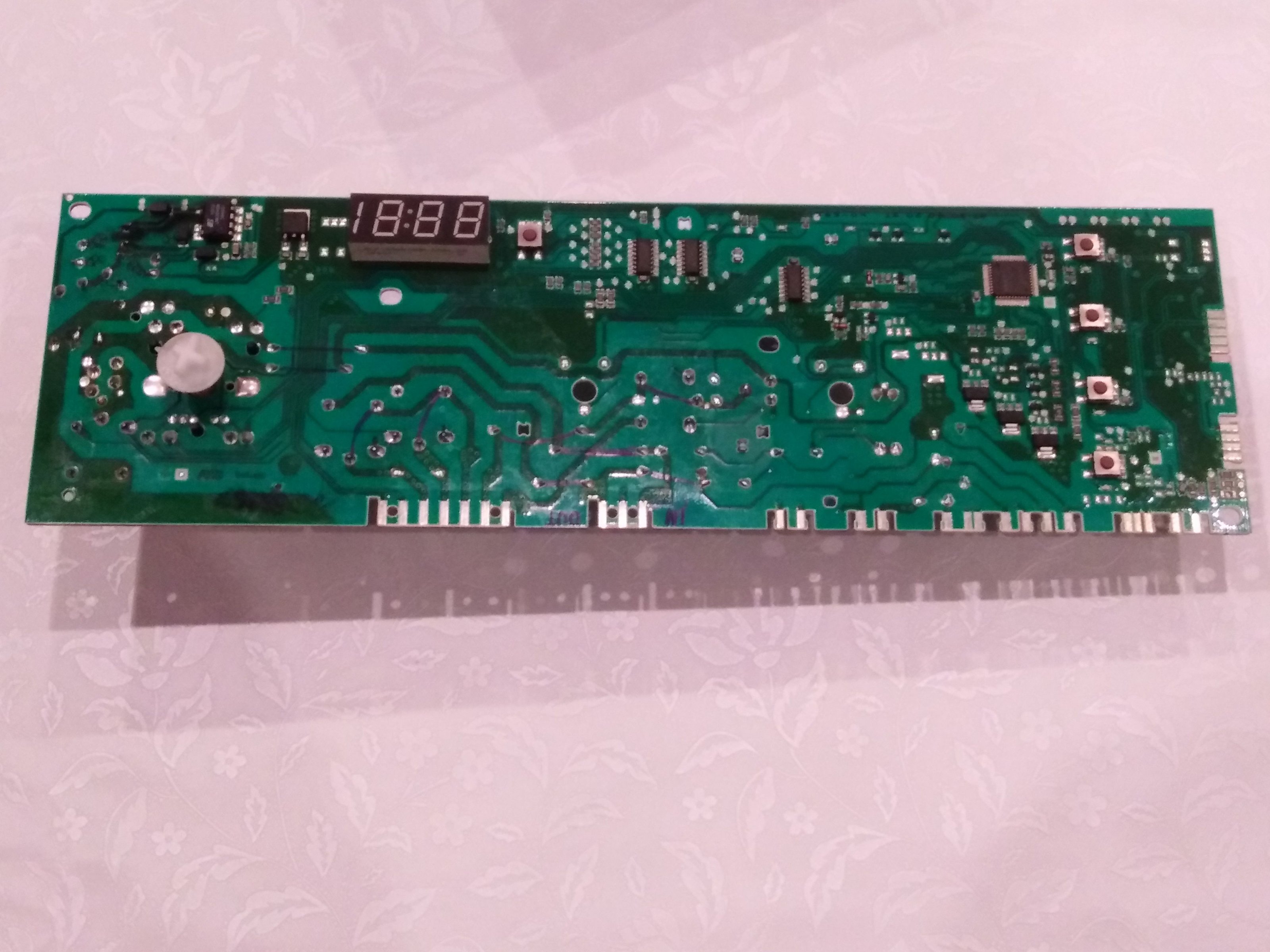

Slike u prilogu. Slike su lošije, flomasterom sam označio što je preko releya NC.

[jaro]

Da, ranije su išle triak - termo brava (N) , sada preko releja motora...
Nisi napisao šta konkretno ne radi, tj koju gresku pokazuje.

[Stipa889]

Javlja grešku F2 - vrata nisu zatvorena. Nova je termobravica. Kako preko releya motora to funkcionira. Motori su sa 5 žica. htio bih to znati malo dublje.. Ima li kakva shema takvog spoja

[milos53]

Bravicu uključuje triak od motora i to direktno samo preko rotora tako da se ujedno kontrolišu četkice .
Ako su četkice istrošene do kraja bravica se neće uključiti.

[jaro]

Tako je, proveri cetkice.

[sim]

A na ploci proveri vezu izmedju trijaka i selektora.

[Stipa889]

Provjerio sve elemente koji sudjeluju u tome krugu. Od selektora do konektora(vodove, triak, releye) ne nailazim grešku. Javljam kolegi da provjeri četkice, motor. Kaže: sve je ispravno; ne valja PCB. Odlazim osobno vidjeti veš mašinu, jedna žica na 7pinskom konektora na motoru je pukla. Pukla je tako da je ostala zaglavljena na konektoru, ali nije imala spoj. Zamjenom konektora, mašina radi. To je bio uzrok problema. Hvala svima.

[sim]

Zašto komplikovano ako moze prosto.
Ja kada ispitujem delove masine ispitujem ih na samim konektorima koji se bodu na ploci. Na taj nacin ispitas i deo i konektore i instalaciju, i sve ti je na jednom mestu.

[Stipa889]

Sim, točno tako kako ste i rekli. Samo što ja dobijem pločicu od kolege majstora, koji kaže provjerio sam sve...ne valja PCB. I onda nastupam ja.. koji "popravljam ispravnu pločicu"
