Gorenje WA121 - elektronika pregorjela

[Stipa889]

Pozdravljam forumaše.

Veš mašina : Gorenje WA121
Type: RS155/130
Art.No: 635548
Ser.No: 30430003

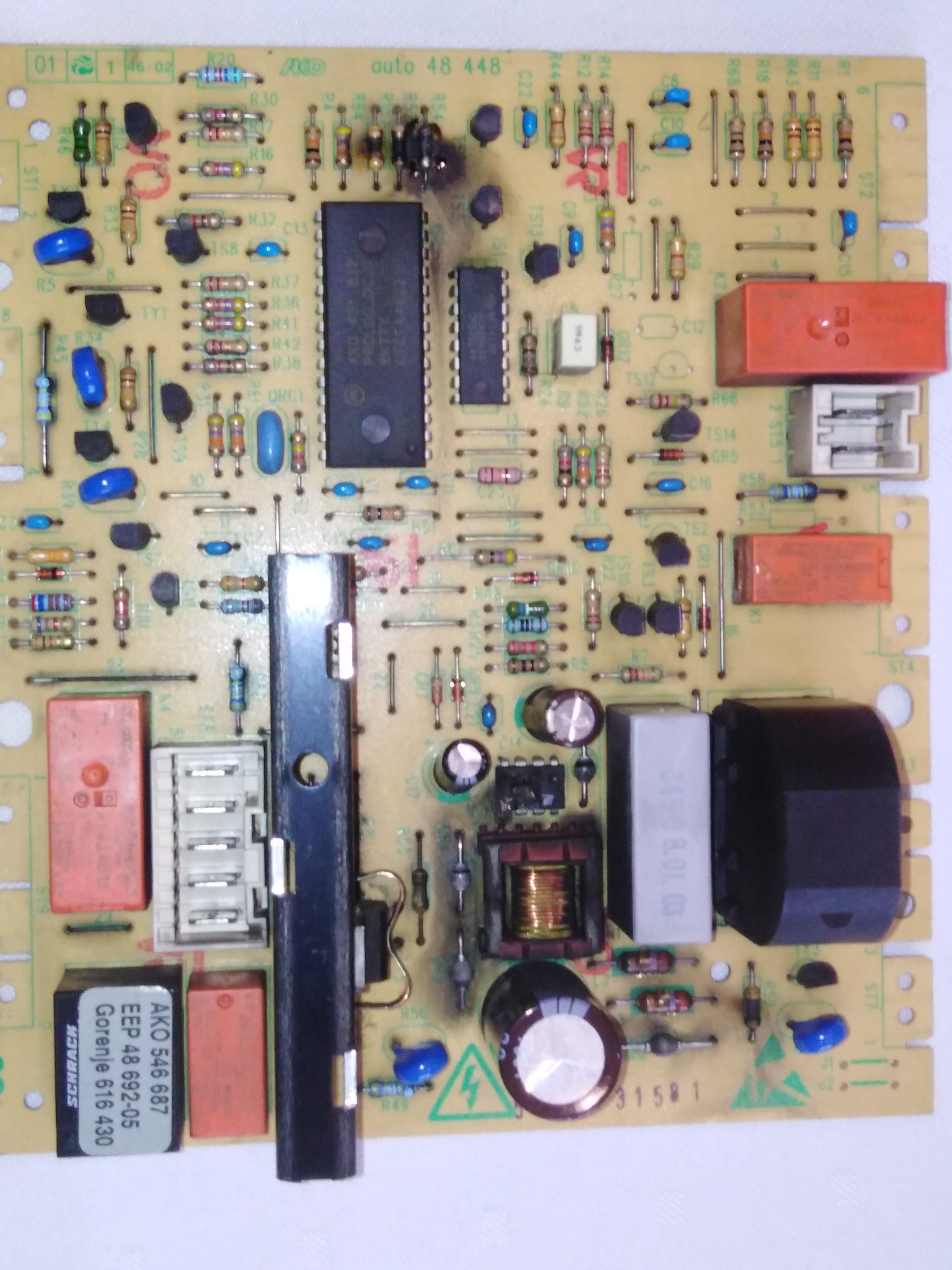

Oznake sa modula:
AKO 546 687
EEP 48 692-05
Gorenje 6160430

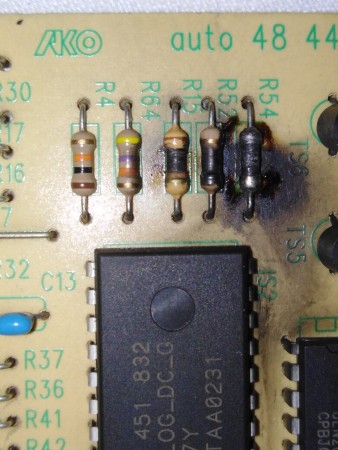

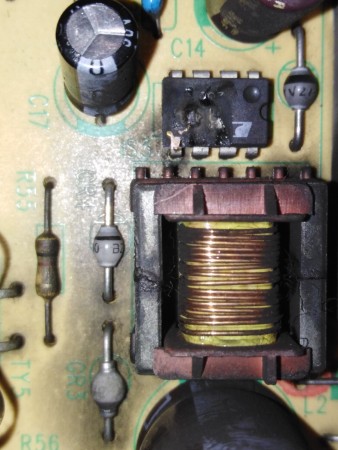

Pojedini elementi na pločici su pregorjeli. Mislim da je to se od switcher chipa,koji je također u neprepoznatljivom stanju.

Za njega sam pronašao da je TOP223P. Za sve ostale komponente koje su pregorjele, nisam našao dovoljno kvalitetnu sliku da mogu sa sigurnošću pomoću samih boja na otporniku, utvrditi o kojem iznosu otpora se radi.
Molim, ako tko uz sebe ima modul, ili sliku istog da mi pomogne sa identifikacijom pregorjelih komponenata. Hvala

[KASA1]

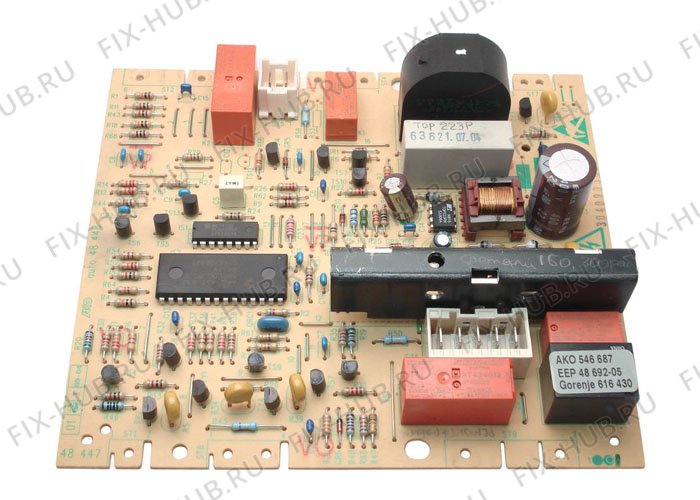

Na ovoj slici s neta (iako je manja) boje se dosta dobro razaznaju, tako da bi tražene vrijednosti trebale biti:

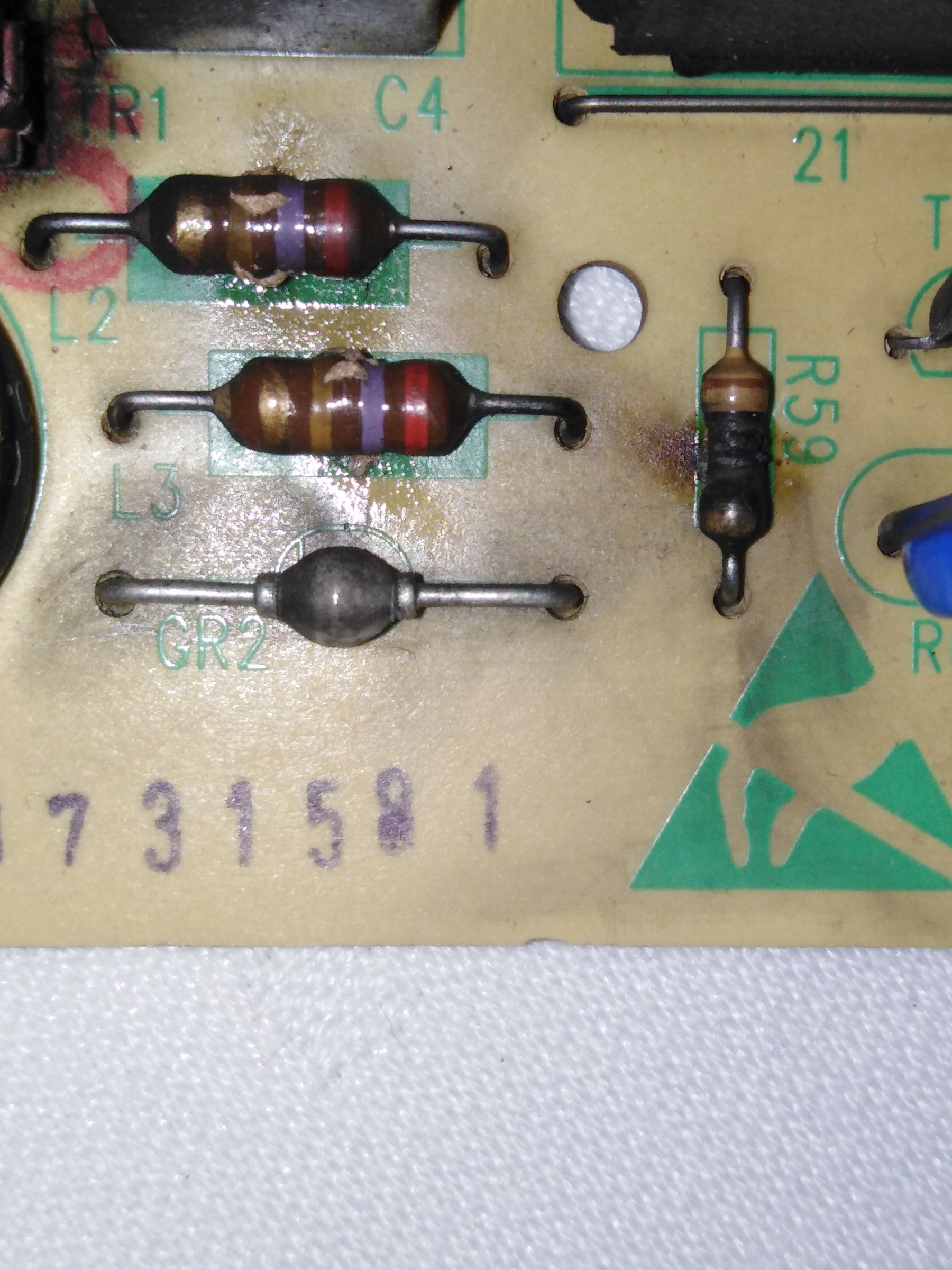

R59=1K
R54=4K7
R52=22K
R15=1K
L2=L3=27mH

Linkovi sa poljske elektrode gdje se nalazi dosta slika i podataka:

Kod: Označi sve

https://www.elektroda.pl/rtvforum/topic1636902.html

Kod: Označi sve

https://www.elektroda.pl/rtvforum/topic673697.html

Kod: Označi sve

https://www.elektroda.pl/rtvforum/topic1730668.html
