INDESIT WA8(ODUSTAO)

[Sale Mitrovic]

Ima li neko predstavu gde moze da se naruci ploca i koliko eventualno kosta.Kvar je bio u sledecem:Birac programa non-stop okrece i nema pauzu (tacka za restart kao da ne postoji).Ne uklucuje se signalizacija kada je ukljucena masina.Cim je ukljucim u struju odmah pocne birac da okrece bez prestanka.Ispitani:grejac,pumpa,ventili,motor i sve je u redu.Ako neko ima i neku drugu ideju svaka je dobrodosla.Slikacu plocu sa podacima i postaviti je ako nekom zatreba.Pozdrav

[Stolle]

Pogledaj i ovu temu: http://www.fanzo.org/forum/viewtopic.php?p=68364#p68364
Modul bi trebalo da može da se nađe u ASWO.

[IvanBG]

Elektronika ima povremeno da se kupi u ELPOK-u (Novi Beograd) ali nešto je slabo nabavljaju u poslednje vreme. Da li zato što je relativno skupa ili što je nepouzdana, pa su je (vro moguće) često vraćali, ne znam. Inače, mislim da košta oko 80-90€. Ja je nisam ni jednom kupovao, kad sam mogao servisirao sam staru (uglavnom krpio štampu oko džekova), a kad nisam upućivao sam na ovlašteni servis (u Žarkovu). Mislim, mušteriji bi morao da naplatim modul 100€ i zamenu još 20-30€, a ako vrisne opet za manje od godine (što i nije nemoguće), šta da radim? Meni ga tada niko neće prihvatiti na reklamaciju, to je sigurno. Šta god trgovci pričali, nema tu nikakve garancije u smislu trajnosti. A često vrisnjavaju oko priključaka (WA8 je tu još i dobar, mislim na one novije WIDLove) jer su kilavi i moraš da stežeš iznova (skoro) svaki pin kad kod skidaš. I onda već vidim kako bi se u slučaju reklamacije prosrali u stilu "nisi ti to dobro priključio". Tako da, za mene, nova elektronika za indesit? hvala, ali ne, hvala!

E, sad, u tvom slučaju, ostaje malo nade da nije baš vrisnuo modul. Ako se dobro sećam, ta mašina se tako nekako ponaša kad konstatuje neregularnost, a za procesor je neregularnost svako otvoreno kolo (recimo pregoreo grejač ili NTC, ali zna biti i prekid na nekom od spojeva) ali mislim da tad, pored nekontrolisanog vrtenja birača, upali i pumpu da isteruje vodu. Ne sećam se šta biva kod tog modela kad je neispravna bravica, moglo bi to da odgovara tvom opisu, jer ni jedna operacija ne startuje dok bravica ne zaključa. Znači, pitanje je da li mašina zaključa vrata kad je uključiš? Ako ne, proveri obavezno bravicu, od 3 ili 4 pina između neka 2 mora biti nekog otpora (mislim nešto oko 1k). Tu zna da oksidira taj bimetal koji aktivira bravicu i tada ima (skoro) beskonačan otpor između svih pinova.

Eto, to ti je ideja za proveru, a ako nije to i ako nije vidno oštećena eletronika, 90% je riknuo procesor (onih 10% ostavljam za pobrljavelu memoriju, ali retko će to samo od sebe). Ako se ipak odlučuješ za nabavku nove, OBAVEZNO prekontroliši kakvi su ležaji na bubnju, koliko je istrošen kolektor motora, pa limarija oko nogica,.... da se ne ulaže toliki novac i trud i aparat koji je na izdisaju (jer nije taj model baš mlad, a znaš već kako se sve sad pravi)

[Sale Mitrovic]

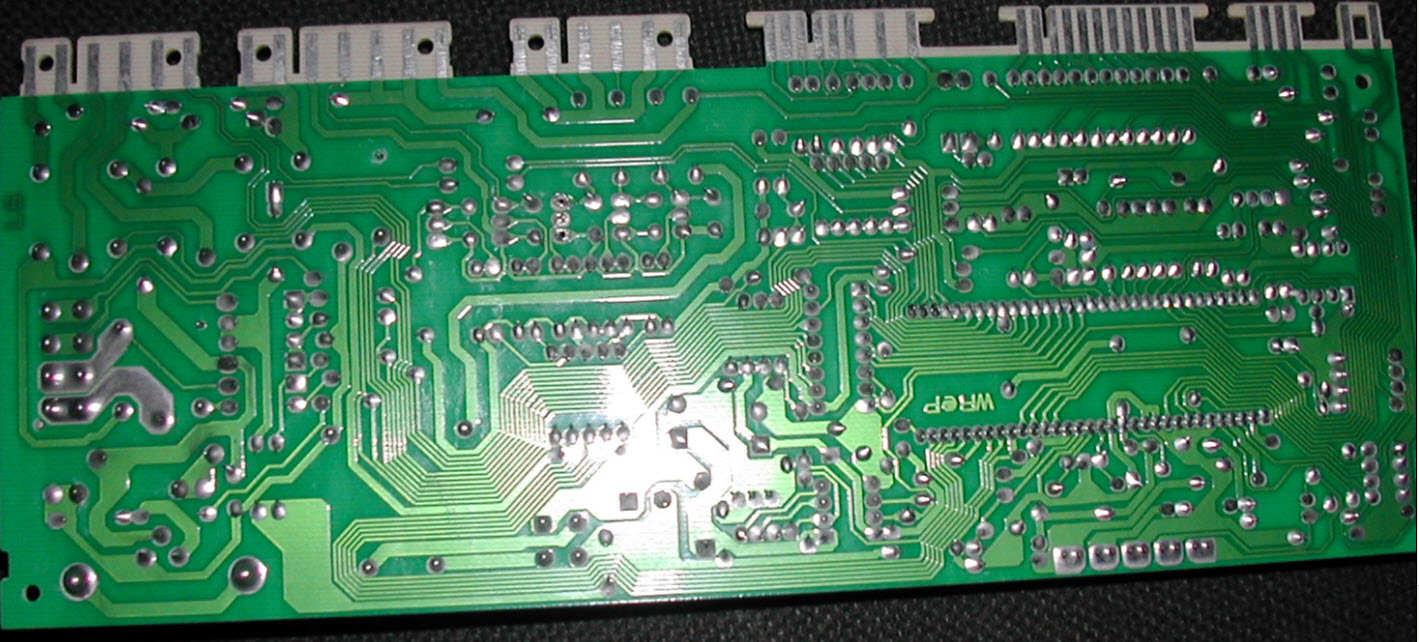

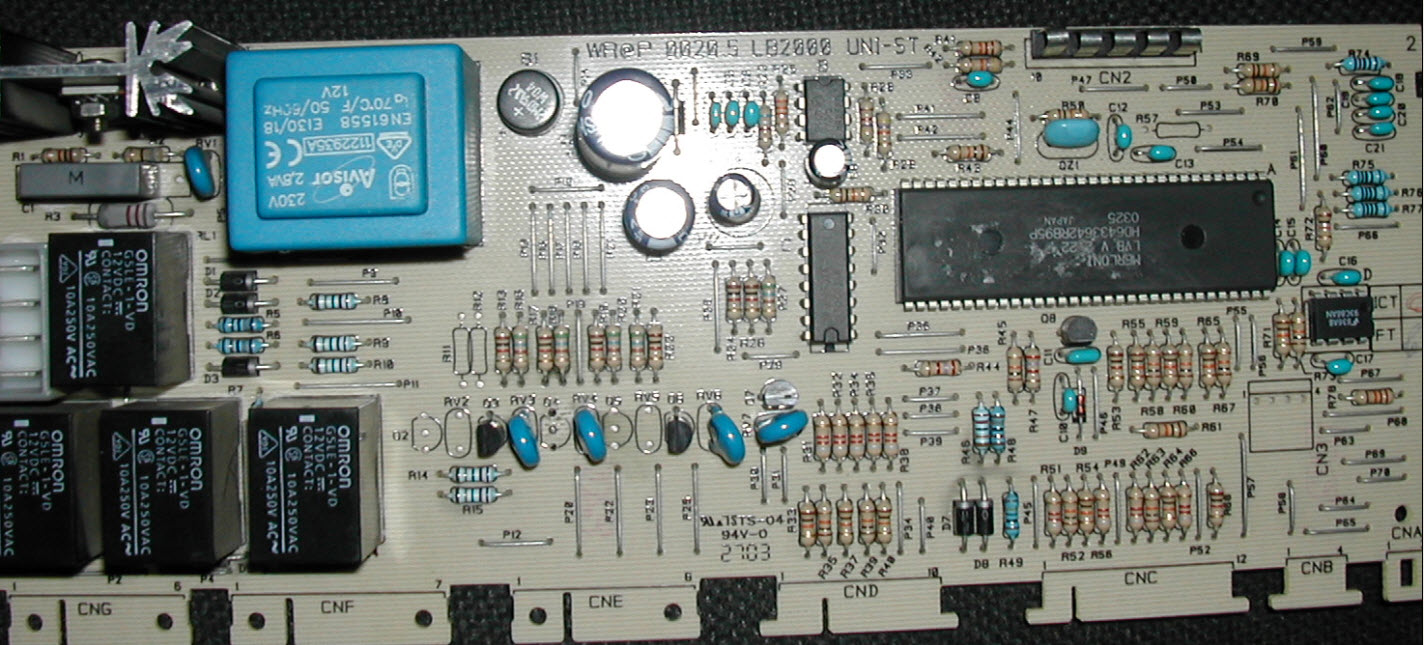

Evo oznake i slika:
ploca:WR@P 0020.5 LB2000 UNI-ST
trafo:230/12 (nalepnica 215007670.00 4203 IXFIN)
triak:BTB 12 800W
elektroliti:25V 2200nF,25V 470nF,16V 220nF,16V 47nF
IC:L 4949 N
IC:ULN 2003 AN
IC:B36AB/93C86AN
procesor:MERLONI LVB V 2.22 HD6433642RB95P 0325
triak:MAC 97 A 8 (4 komada)
Ponasa se tako da cim se ukljuci u struju birac pocne odmah da se okrece bez zaustavljanja.Svetli signal "katanac",ne svetli signal "ukljuceno".Kada je iskljucim jedno vreme iz struje a birac stavim na "tacku",pri uljucenju odmah pocne da okrece i tako beskonacno.Cujem da je ploca oko 12000 din. tako da vlasnik je sigurno nece raditi.
Jos nesto:da li nko ima objasnjenja za oznake za prikljucne konektore na ploci (CN1,CNG,CNF,CNE,CND,CNC,CNB,CNA).
Inace na masini sam proverio sve i sve radi(grejac,pumpa, el.ventili,NTC....) a masina zaklucava bravicu.Veliki pozdrav svima

[kisko]

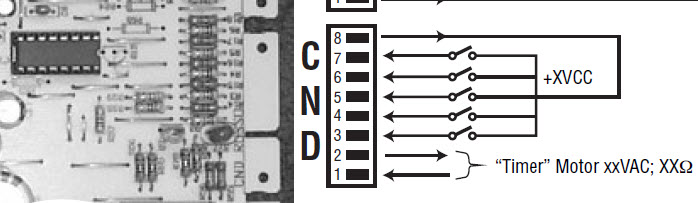

Pogledaj CND pin 1 i 2 tu treba da je motor programatora prikopcan,isprati sa njih treba da bude jedan od tih manjih triaka MAC98 i jedan je najverovatnij crkao tj skroz je otvoren

[Sale Mitrovic]

Pogledao sam pinove 1 i 2 CND konektoru.Pin 1 ide na 61 pin procesora a pin 2 na 64 pin procesora.Znaci upravljanje motorica biraca upravljano je sa procesora.POZDRAV.

[kisko]

A dal si proverio Q7 koji posle ide na CND8....da eventualno on preko tastera sa prednjeg panela ne regulise TIMER
Takodje proveri/zameni ULN2003 ,preko njega idu izlazni signali za ostale elemente na masini:releji,triaci,led na prednjem panelu..

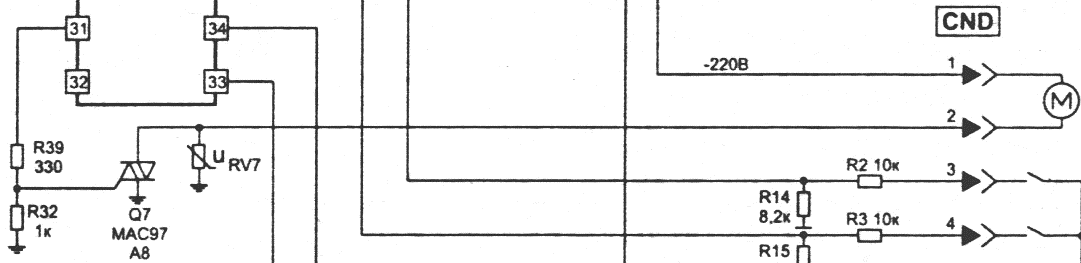

Po shemi bi trebalo da neki triak upravlja TIMEROM,uzgred sa 31 pina bi trebalo da upravlja motorom programatora...

4-14-2009 4-15-51 PM.png (10.71 KiB) Pregledano 4529 puta.

Ako to kod tebe na modulu nije tako ...neznam

[Sale Mitrovic]

Nova ploca kosta 11400 dinara.Vlasnik je odustao nece da je radi.Ploca i motor od masine su kod mene ako nekom treba neki deo .Pozdrav

[IvanBG]

Modul sam video pre neki dan u prodavnici Loren (u BG), beše oko 9000 ako se ne varam... nisam siguran da je baš taj bio u pitanju, ali jeste za neki Indesit bez sušenja i izgleda (spolja) kao ovaj na slikama.

[kisko]

Ivane dal je to prodavnica LOREN LINE u Strosmajerovoj koja se bavi pretezno GASNIM instalacijama ili je neka druga upitanju,da je zabelezimo u imenik za delove

[IvanBG]

Ne, ovo je onaj Loren iz gradića Pejton, mislim da je adresa Makenzijeva bb. Jedna od najstarijih radnji u BG za trgovinu delovima bele tehnike i rashlade, odmah posle čuvenog Dragiše iz Kneginje Zorke (odn. Ivana Milutinovića po starom). I sam nisam išao godinama kod njih jer mi nisu baš blizu, ali otkad zatvoriše ove gde sam kupovao do sada pošao sam do njih i vrlo prijatno iznenadio kad sam video da su (i dalje) sasvim solidno snabdeveni i u toku sa novim proizvodima.

[JaroslavBires]

Možete pribeležiti: Loren, Makenzijeva 28, 011/2459-591, dobri su sa cenama, imaju dobar izbor i daju popust na majstori! Delovi bele tehnike i rashlade!
