Indesit IWDC6105 (RESENO)

Post napisao Matori2 » 21 Mar 2013, 20:28

Indesit IWDC6105
code091215010329.02 sw01.04.03
sn1026204610

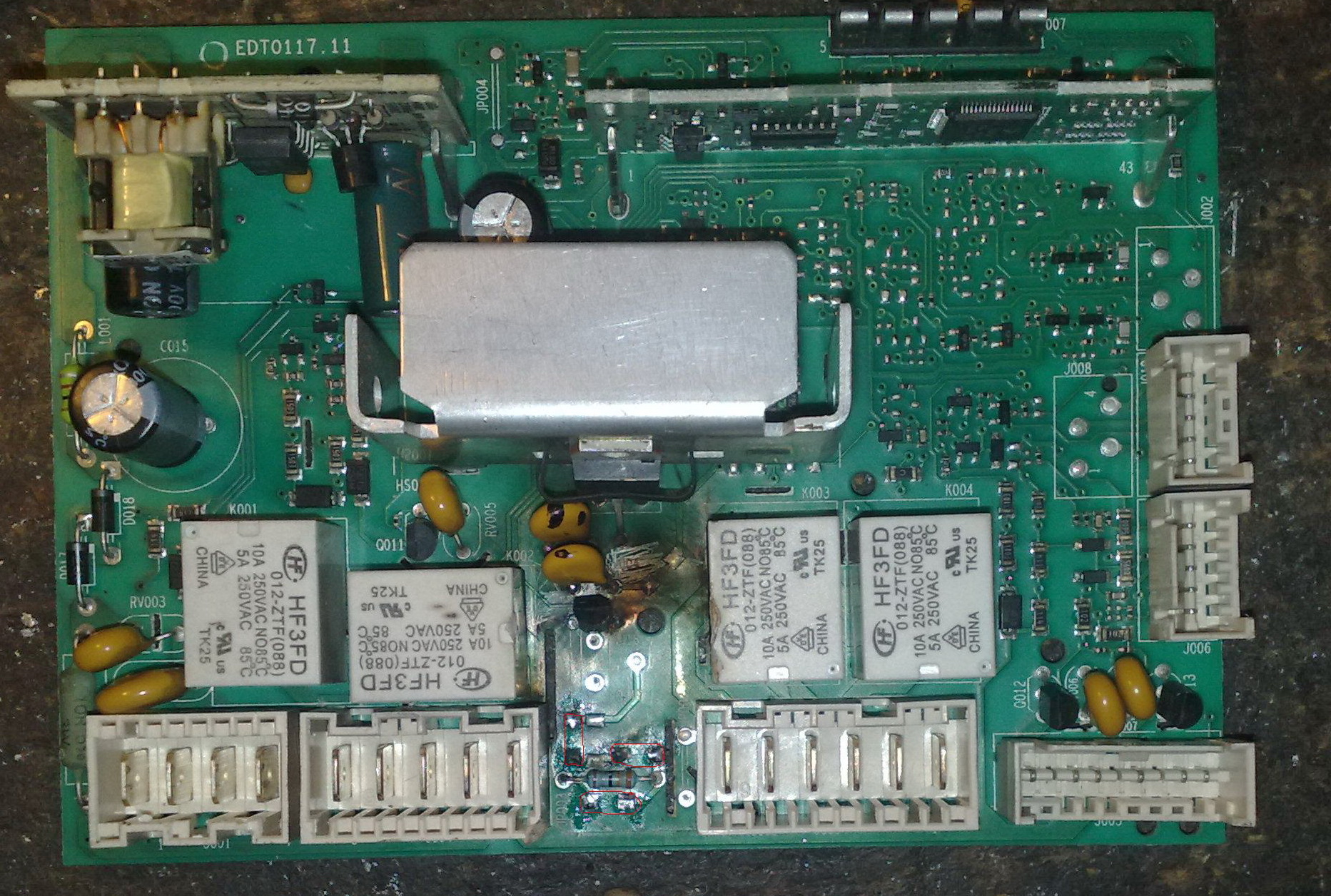

Problem kod ove masine je bravica i popucali su neki elementi na elektronici pa ako neko ima ovakvu elektroniku ili semu da mi procita koje su smd diode u pitanju i i kako su okrenute (katoda anoda) u pitanju su tri diode a nalaze se dole izmedju dva bela dzeka.
Prilog
Zadnja izmena: Matori2, dana 22 Mar 2013, 18:41, ukupno menjano 2 puta.
Kome radionica lici na apoteku, taj verovatno leci elektroniku brufenima....
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Indesit IWDC 6105

Post napisao Stolle » 21 Mar 2013, 21:08

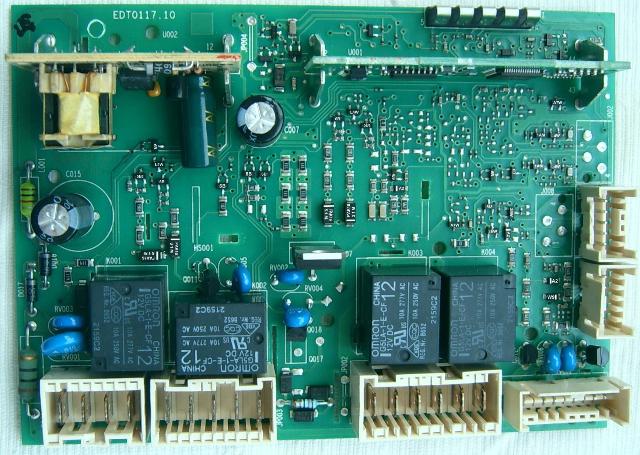

Znači modul je EDT0117.11.
Ovo je od EDT0117.10, na žalost ne vidi se.
Prilog
"29 poslednjih dana u mesecu je najteže"
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Indesit IWDC 6105

Post napisao Stolle » 21 Mar 2013, 21:22

Možda malo bolje, diode ili kratkospojnici?
Ko želi može da proba da skine šemu:

Kod: Označi sve

http://fitness-123.c8n.ru/download.php?q=Edt0117.11+%D1%81%D1%85%D0%B5%D0%BC%D0%B0
Za registraciju potrebno je poslati SMS.
Prilog
"29 poslednjih dana u mesecu je najteže"
Vrh
Matori2
_
_
Postovi: 155
Pridružen: 22 Feb 2008, 17:43
Location: Srbija
Contact person: milan
Specialty: whitegoods
Lokacija: Dublje

Re: Indesit IWDC6105

Post napisao Matori2 » 22 Mar 2013, 09:25

Posto je neko cackao ovu elektroniku pre mene pa neznam sta je skidao sa nje ova slika sto ste postavili mnogo mi znaci,e sad dali se meni cini ili je na mojoj elektronici triak sa oznakom Q018 kontra namesten u odnosu na sliku elektronike koju ste postavili.
Kome radionica lici na apoteku, taj verovatno leci elektroniku brufenima....
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Indesit IWDC6105

Post napisao Stolle » 22 Mar 2013, 12:43

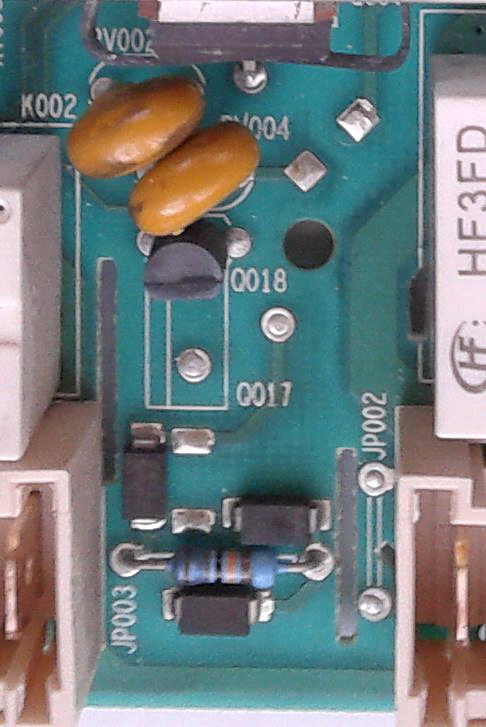

Promenio sam sličicu da se vidi i Q018.
Koliko vidim, na slici je triak stavljen obrnuto u odnosu na ono kako je nacrtano na ploči. Možda je triak sa drugačijim rasporedom pinova? Pogledaj dobro i proveri gde ide A2, A1, gate.
Gate bi trebalo da ide na R76 560Ω. A2 na katodu D025.
"29 poslednjih dana u mesecu je najteže"
Vrh
junuzovic
___
___
Postovi: 594
Pridružen: 14 Dec 2011, 21:04
Location: Bosna i Hercegovina
Specialty: computers

Re: Indesit IWDC6105

Post napisao junuzovic » 22 Mar 2013, 15:22

Da, izgleda da je naopako okrenut koliko i ja vidim......
Vrh
Matori2
_
_
Postovi: 155
Pridružen: 22 Feb 2008, 17:43
Location: Srbija
Contact person: milan
Specialty: whitegoods
Lokacija: Dublje

Re: Indesit IWDC6105

Post napisao Matori2 » 22 Mar 2013, 18:41

Jest bio naopako stavio kako treba i stavio diode i makina krenula hvala svima na pomoci.
Kome radionica lici na apoteku, taj verovatno leci elektroniku brufenima....
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: Indesit IWDC6105 (RESENO)

Post napisao Stolle » 22 Mar 2013, 20:12

Mogao si da slikaš, jesu li sve tri diode i kako su postavljene?
"29 poslednjih dana u mesecu je najteže"
Vrh
Matori2
_
_
Postovi: 155
Pridružen: 22 Feb 2008, 17:43
Location: Srbija
Contact person: milan
Specialty: whitegoods
Lokacija: Dublje

Re: Indesit IWDC6105 (RESENO)

Post napisao Matori2 » 22 Mar 2013, 20:20

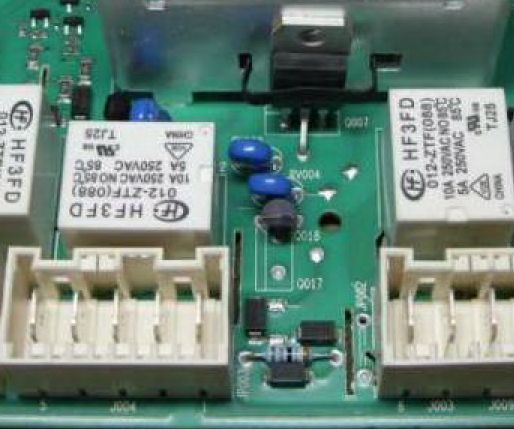

Jesu sve tri diode ja sam prekopirao sa ove slike mislim da cete i vi videti.
Prilog
Kome radionica lici na apoteku, taj verovatno leci elektroniku brufenima....
Vrh
Avatar
postar
gx
gx
Postovi: 192
Pridružen: 06 Sep 2006, 21:42
Location: Velika Kladusa
Contact person: Emir
Lokacija: BiH

Re: Indesit IWDC6105 (RESENO)

Post napisao postar » 17 Sep 2013, 11:19

Imam sličan problem sa istim modelom mašine, ali neznam koje su oznake dioda između dva bijela konektora?

Pozdrav
Emir..
Svaki el.uređaj radi na bjeli dim,koji se nalazi u njemu,kada bjeli dim izađe,uređaj više ne radi!
Vrh
Avatar
miodrag popovic
gx
gx
Postovi: 3300
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: Indesit IWDC6105 (RESENO)

Post napisao miodrag popovic » 17 Sep 2013, 12:22

Ja sam stavljao BA159 radi bez problema nisam gledao oznake original.Malo oblikujes nozice i zalemis ima prostora
