Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 26 Avg 2016, 15:11

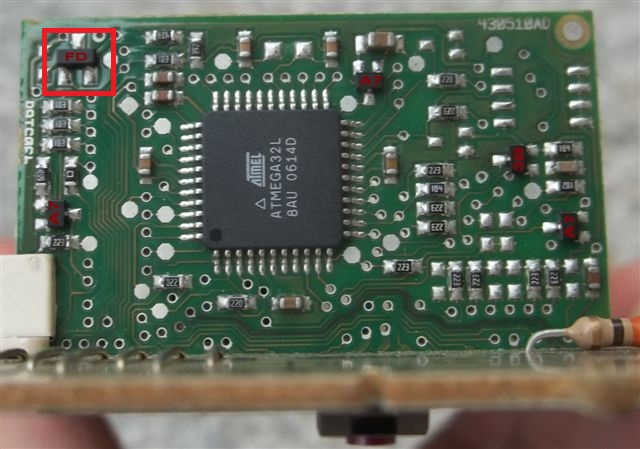

Potrebna mi je slika u makrou modula gde je ATMEGA 32L sa obe strane i ako neko zna sta je elemenat pod oznakom FD obelezen je na slici,, otislie su neke veze na stampi posto je probusena tunel guma gore ispod modula pa je para uradila svoje ,, pranjem i prelemljivanjem modula masina radi cuju se releji ali ne okrece motor ni u jednom smeru ,, trijak motora je ispravan ..


Molim kolege ako imaju sliku u makrou sa obe strane zakace i ako znaju sta je smd elemenat pod oznakom FD.


Hvala puno.
Prilog

Honorarac
gxu
gxu
Postovi: 1030
Pridružen: 14 Nov 2008, 20:04
Location: Sremska Mitrovica
Contact person: Damir
Specialty: whitegoods

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao Honorarac » 26 Avg 2016, 18:40

Ako se cuju relei pobuda im je u redu, problem trazi u konekcijama.
:tooo:

vlada69
gx
gx
Postovi: 980
Pridružen: 14 Okt 2012, 13:40
Location: Kupinovo
Contact person: Vlada
Specialty: tv-multimedia

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao vlada69 » 26 Avg 2016, 18:50

Da li si triak za motor zamenio ili samo ispitao instrumentom ? Ako si ga samo ispitao instrumentom i pokazao ti da je dobar ipak ga zameni .

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 26 Avg 2016, 19:01

Konekcija je bila korodirala i pokidana sto ide sa kontrolera na npn tranzistor sa cijeg emitora ide posle preko otpornika R15Ω gejt trijaka prelemio vezu ali opte nista samo releji, kada je pustim u test sve odradi ventili ok, pumpa ok,grejac ok, kada treba centrifuga stane i blinka 4x sve tri led.. sto se tice trijaka nisam zamenio , ispitao sa istrumentom..zamenucu pa cu videti ..

Zato sam i trazio sliku u makrou sa suprotne strane kontrolera ATMEGA32L da vidim kakosta stoji na stampi.. :-(

Honorarac
gxu
gxu
Postovi: 1030
Pridružen: 14 Nov 2008, 20:04
Location: Sremska Mitrovica
Contact person: Damir
Specialty: whitegoods

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao Honorarac » 26 Avg 2016, 19:09

Eto propusta, a bila je takva ploca na opravci kod tebe viewtopic.php?p=288903#p288903
:tooo:

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 26 Avg 2016, 19:17

bila je , resena je , ali nisam uslikao ppp :oklagija :m:

junuzovic
___
___
Postovi: 636
Pridružen: 14 Dec 2011, 21:04
Location: Bosna i Hercegovina
Specialty: computers

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao junuzovic » 26 Avg 2016, 22:20

Ako 4 puta blinka, problem u taho generatoru ili kolo tahoa na elektronici..

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24442
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Gorenje 50050 potrebna pomoc oko smd elemenata

Post napisao Stolle » 26 Avg 2016, 22:49

Honorarac je napisao:Eto propusta, a bila je takva ploca na opravci kod tebe viewtopic.php?p=288903#p288903
Da. :tooo: Uvek, kad god se može, treba slikati jer šema nema, a kad tad će zatrebati ponovo.
Nekad stvarno nemamo vremena, ali izgleda da češće gledamo samo da što pre rešimo postojeći problem 01riche i ćao.

@majstordaca, na modulu ima nekih oznaka i sve to treba da upišeš u prvom postu kad otvaraš temu, pa onda može da se potraži, a bez oznaka, to je veoma teško.
"29 poslednjih dana u mesecu je najteže"

obodin
_
_
Postovi: 74
Pridružen: 02 Apr 2016, 23:39
Location: Trilj
Warranty service: Gorenje,Candy,Končar,Vivax
Specialty: whitegoods

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao obodin » 27 Avg 2016, 09:01

4x je greška motora.. Od releja pa na dalje.. Jesi ispitao motor ?

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 27 Avg 2016, 10:05

Nisam danas cu, nije do motora nesto je do pobude trijaka posto je plocica kontrolera bila oksidirala od pare i praska jer je guma probusena tacno ispod modula ,, zato mi treba slika modula al suprotno od kontrolera (ledja) jer je tamo drajver tranzistor trijaka...

vlajkosdb
bela tehnika
bela tehnika
Postovi: 622
Pridružen: 27 Jun 2007, 06:23
Lokacija: NOVI SAD

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao vlajkosdb » 27 Avg 2016, 10:45

WA50050,MCU plocica,..Stole.molim te raspakuj ovo,..
Prilog

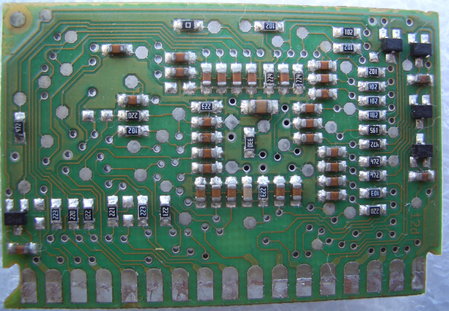

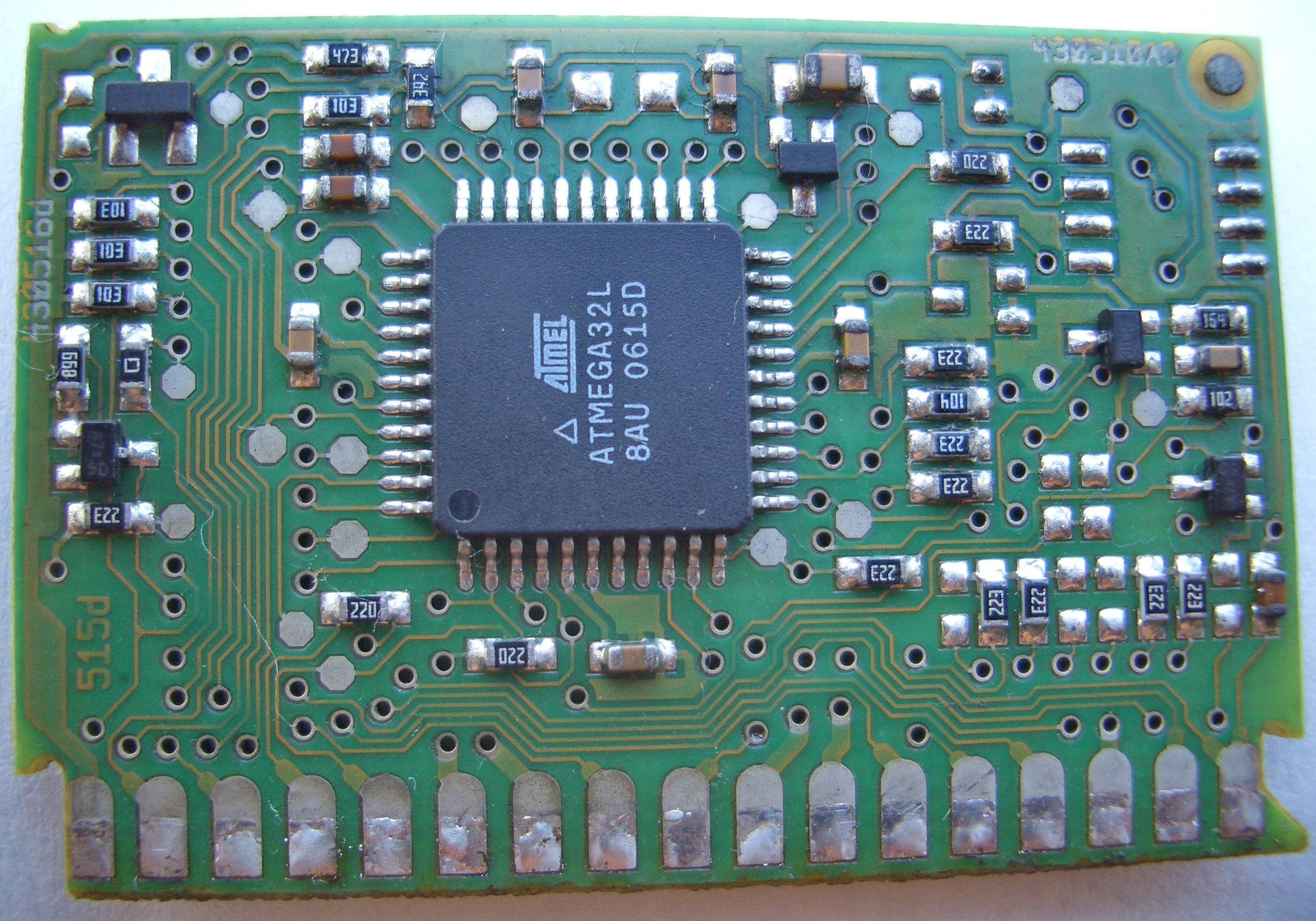

gornja strana.JPG

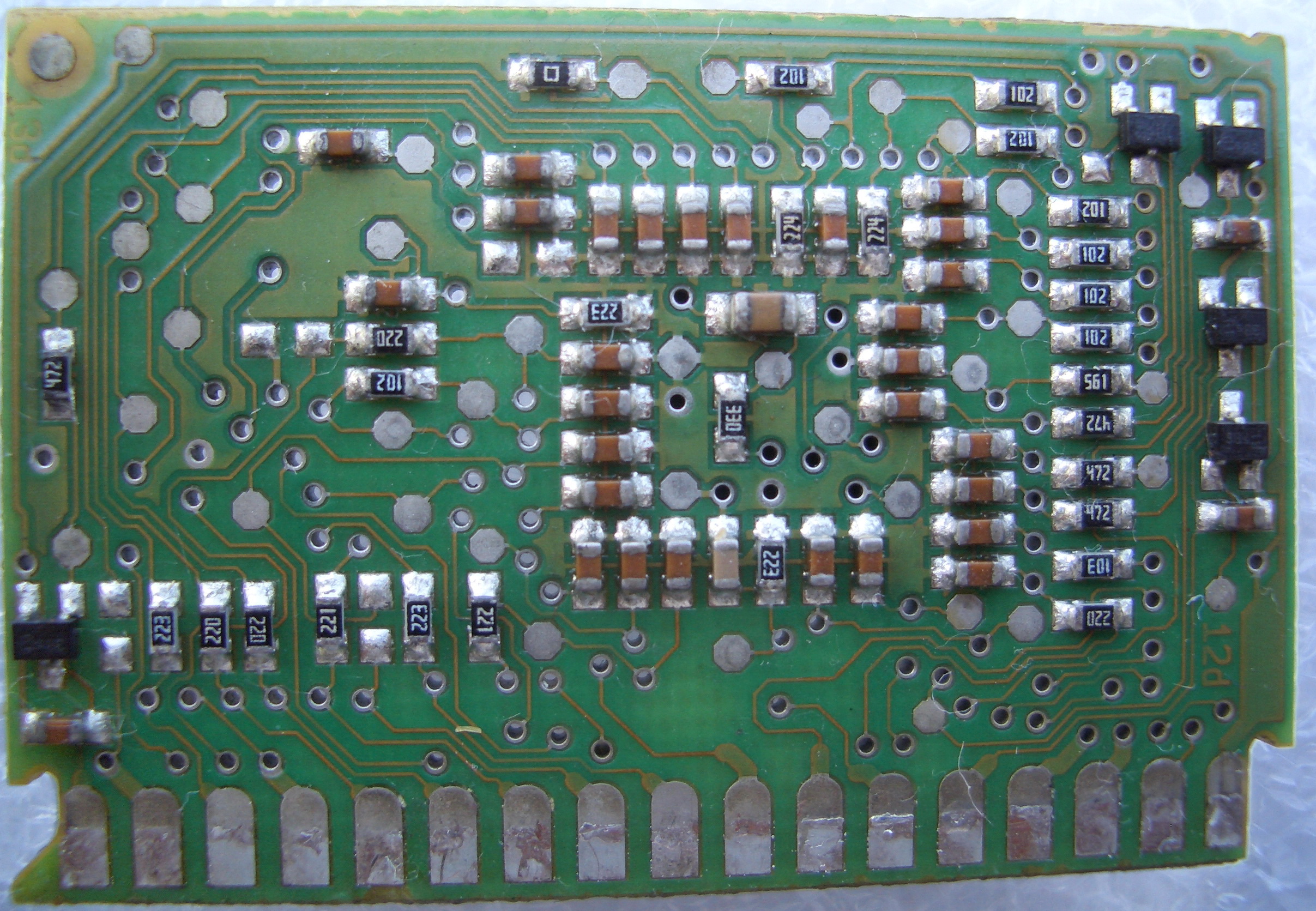

donja strana.JPG

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 27 Avg 2016, 11:09

vlajkosdb je napisao:WA50050,MCU plocica,..Stole.molim te raspakuj ovo,..

Puno hvala vlajkosdb .. javicu sta sam uradio.. :pivopije:

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24442
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao Stolle » 27 Avg 2016, 11:10

Evo postavio sam.
"29 poslednjih dana u mesecu je najteže"

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao majstordaca » 27 Avg 2016, 11:12

jb... pa ja sam izgleda kada sam radio mcu plocicu i vodove naopako zalemio drajver trijaka .. :oklagija

Avatar
tom
gxu
gxu
Postovi: 2887
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao tom » 27 Avg 2016, 12:33

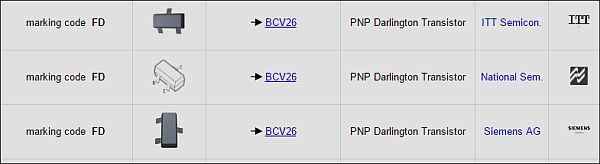

majstordaca je napisao:... sta je elemenat pod oznakom FD obelezen je na slici...
Možda više ne treba ali može nekome poslužiti.
U prilogu slika.
Prilog
FD

junuzovic
___
___
Postovi: 636
Pridružen: 14 Dec 2011, 21:04
Location: Bosna i Hercegovina
Specialty: computers

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao junuzovic » 27 Avg 2016, 14:35

Da razjasnimo tu misteriju oko grešaka na ovoj mašini.
slika

Avatar
majstordaca
_
_
Postovi: 110
Pridružen: 17 Avg 2007, 02:52
Location: Srpska Crnja
Specialty: tv-multimedia

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata  * REŠENO *

Post napisao majstordaca » 27 Avg 2016, 14:42

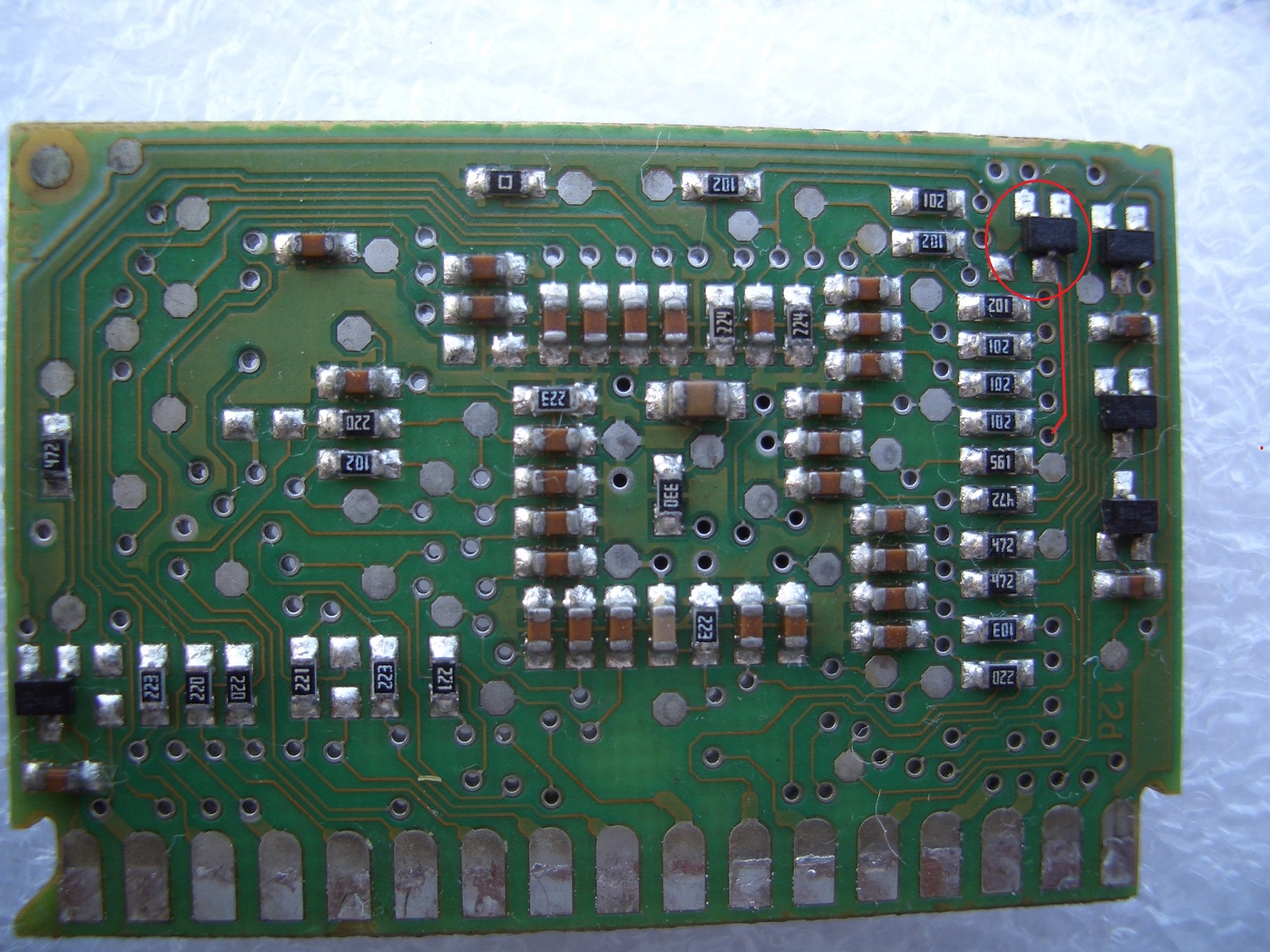

Masina resena vracanjem drajvera trijaka na mesto i plelemljivanjem voda kolektora .... hvala svima na pomoci a posebno vlajkosdb na slikama mcu plocice ,, evo i slike sta je uradjeno ako nekome zatreba :tooo:
Prilog
drajver trijaka1.jpg

icko
_
_
Postovi: 100
Pridružen: 16 Okt 2008, 16:33
Location: Kumanovo
Specialty: tv

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao icko » 03 Okt 2017, 23:54

Zdravo. Dali mogu da se nadovezem na ovu temu i da pitam koja je vrednost onog otpornika na slici gde je prikazan procesor, na koji gledajucu po sliku kao da pise 668(to je onaj skroz levo vertikalno postavljen). Kod mene izgleda da je pregoren ili ima suvishe veliku vrednost. Hvala...

vlajkosdb
bela tehnika
bela tehnika
Postovi: 622
Pridružen: 27 Jun 2007, 06:23
Lokacija: NOVI SAD

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao vlajkosdb » 04 Okt 2017, 06:27

To nije 668,vec 66B = 4k75,..

vlada69
gx
gx
Postovi: 980
Pridružen: 14 Okt 2012, 13:40
Location: Kupinovo
Contact person: Vlada
Specialty: tv-multimedia

Re: Gorenje WA50050 potrebna pomoc oko smd elemenata

Post napisao vlada69 » 04 Okt 2017, 07:15

U većini slučajeva kada ima pregorelih elemenata oko procesora bude ne ispravan i sam procesor.
