BEKO WML15056D - nova elektronika - ne radi

Forum o MAŠINAMA ZA PRANJE I MAŠINAMA ZA SUŠENJE VEŠA.

Urednici: goranfri,nike,Honorarac,sim

Pravila foruma
BT-expert info - BTexpert forumi
U naslov teme prvo pisati ime proizvođača, zatim oznake modela bez crtica i razmaka i kratak opis kvara. U post obavezno upisati ID ili EAN oznake sa poleđine aparata u suprotnom tema će biti obrisana.
Praktikujemo da na kraju opišemo kako smo rešili problem. Zatim zatvorimo temu >UPUTSTVO<
PRILIKOM POSTAVLJANJA PITANJA U VEZI ELEKTRONSKOG MODULA OBAVEZNO POPIŠITE SVE OZNAKE sa ploče i sa nalepnica, dobro bi došla i po koja fotografija.
NikolaM
_
_
Postovi: 10
Pridružen: 12 Sep 2017, 19:38
Location: Bosna i Hercegovina, Prijedor
Specialty: whitegoods

BEKO WML15056D - nova elektronika - ne radi

Post napisao NikolaM » 12 Sep 2017, 20:49

podaci sa neljepnice na vratima:
Model: WML15056D
Serial No: 11-100279-01
87905CN

podaci sa stare ploče:
FORA_Z1_G10
AR2195-10
ARC ELK
Y/N: F64_0128
Rev: G10_B01_T01
P/N: 2827790101
S/N: 4810005172

podaci sa nove ploče:
FORA_Z1_G12
AR2195-12
ARC ELK
Y/N: F64-0128-FTC.a90
S/N: 9628277901005214

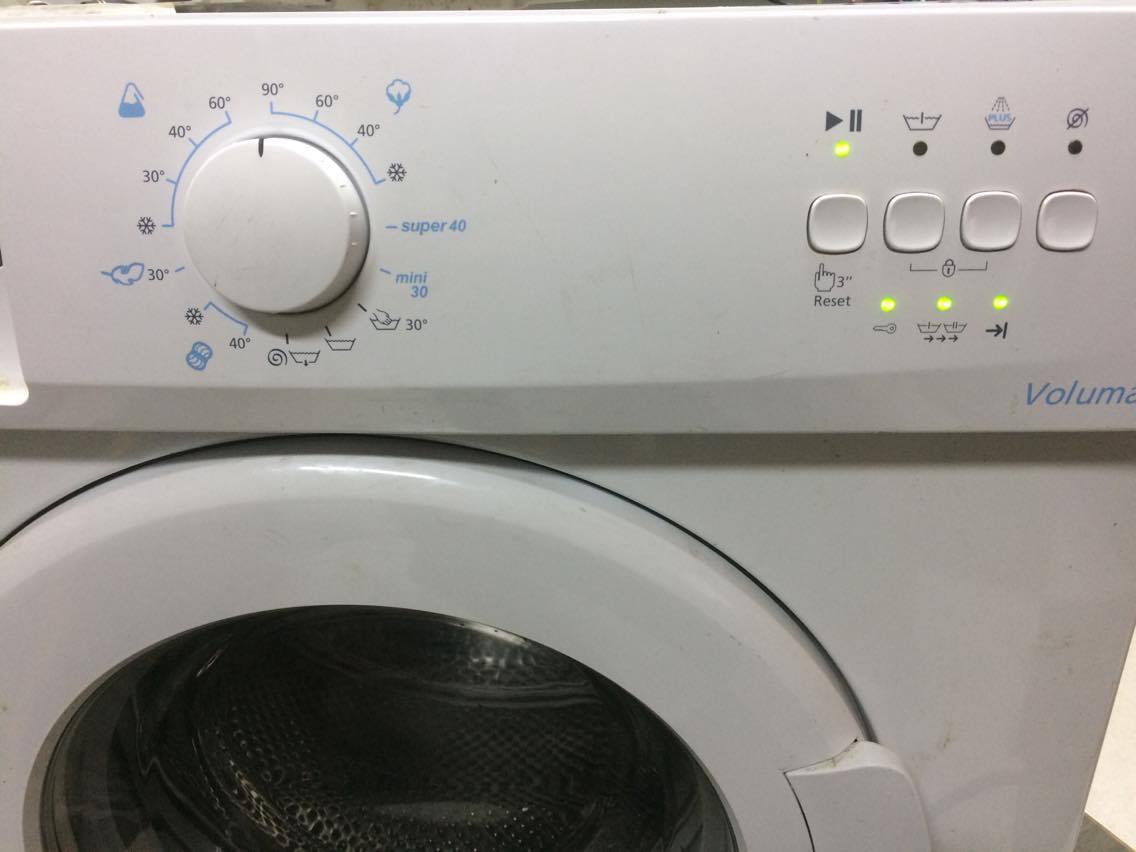

Nakon zamjene elektronike mašina zatvori bravu, i svijetle ledice kao na slici:

Koji god taster pritisnem i koji god program izaberem, nista se ne dešava. Ledica od brave se ugasi nakon nekog vremena.
Pokušavao sam da uradim reset - self test ali ne reaguje.

Stara poča je izgorila iz nepoznatih razloga. Nakon provjere svih ostalih dijelova mašine stavio sam novu ploču koja ima različit serijski kod, ali serviser mi je prodao ploču kao zamjenu za staru. Svi ostali dijelovi(pumpa, motor, brava, presostat, ventili, grijac) su ispravni.
Prijatelj mi je posudio istu ploču sa mašine, nisam pogledao serijski kod, ali mašina je radila ispravno sa tom pločom (sve funkcije).
Da li je neko imao sličan problem ili možda zna rješenje. U naprijed hvala :roll:

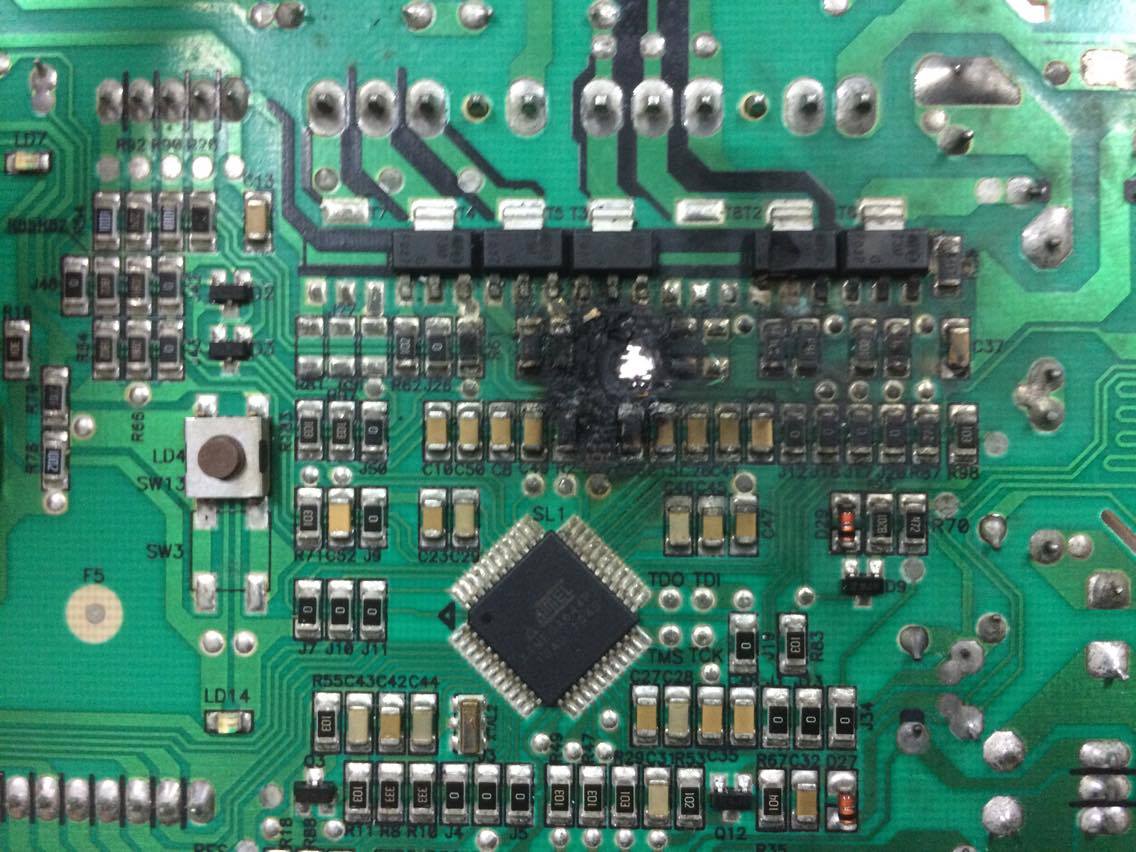

Evo i slika stare ploče:

Avatar
sim
gxu
gxu
Postovi: 621
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao sim » 13 Sep 2017, 00:38

1. Nisi prepisao product kod sa masine 7...........
2 Nisi prepisao kod sa nove elektronike 28........

Proveri sve elemente omski na samim konektorima na elektronici.
Proveri sve prema masi.
Ako nisi upoznat sa ovim poslom onda ovo sve prepusti strucnom licu - bice ti jeftinije tako.
SIMkom

Avatar
bimba1958
bela tehnika
bela tehnika
Postovi: 427
Pridružen: 20 Jun 2011, 16:03
Location: Srbija
Contact person: Mica
Specialty: whitegoods
Lokacija: Srbija

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao bimba1958 » 13 Sep 2017, 08:24

Ako si proverio sve ostalo,i sve je ispravno onda ploca nije kompatibilna sa starom ili mozda raspored konektora nije isti(ako si tako prikljucivao)ili si pogresio neki konektor kad si montirao,i nakraju mozda ta ploca nije ispravna i ako je nova???
Teorija bez eksperimenta ne vodi nicemu.

junuzovic
___
___
Postovi: 624
Pridružen: 14 Dec 2011, 21:04
Location: Bosna i Hercegovina
Specialty: computers

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao junuzovic » 14 Sep 2017, 23:24

Slažem se sa bimba1958, istog sam mišljenja...

NikolaM
_
_
Postovi: 10
Pridružen: 12 Sep 2017, 19:38
Location: Bosna i Hercegovina, Prijedor
Specialty: whitegoods

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao NikolaM » 17 Sep 2017, 17:54

Product code mašine je: 7143886000
P/N sa nove elektronike: 2827730804

Preko naljepnice sa P/N bila je naljepnica na kojoj piše "Servis 04.2015" dakle već je servisirana i pitanje je da li je ispravna.
U potrazi sam za pločom sa istim serijskim brojem kao stara.
Bilo bi mi ipak jako korisno ako neko za ovu novu ploču ima šemu povezivanja da još jednom prekontrolišem da li je sve dobro povezano. Možda se nova ploča i stara razlikuju po konekcijama. Mada su im konektori identični.

Avatar
bimba1958
bela tehnika
bela tehnika
Postovi: 427
Pridružen: 20 Jun 2011, 16:03
Location: Srbija
Contact person: Mica
Specialty: whitegoods
Lokacija: Srbija

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao bimba1958 » 17 Sep 2017, 19:30

kao sto sam i rekao ,kao da sam prorok?salim se ovosam napisao iz dugogod. iskustva,uvek ima neko pokvaren ko ti uvali nesto neispravno da bi zaradio?????
Teorija bez eksperimenta ne vodi nicemu.

milos53
_
_
Postovi: 8
Pridružen: 01 Avg 2017, 20:26
Location: srbija uzice
Specialty: consumer

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao milos53 » 18 Sep 2017, 09:33

Na navodno novoj ploci je neispravan procesor. Posto je masina normalno proradila sa plocom od prijatelja a sigurno nije imala isti
serijski kod postoji velika verovatnoca da ce proraditi i sa nekim drugim kodom.Na slici od stare ploce vidi se da je pukao trijak od
bravice pa radi sigurnosti promeni bravicu.

Avatar
vladan80
bela tehnika
bela tehnika
Postovi: 308
Pridružen: 23 Avg 2006, 00:15
Location: Srbija, Varvarin
Specialty: tv
Lokacija: Varvarin

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao vladan80 » 29 Sep 2017, 00:39

Te atmege se lako programiraju, skini flash sa te sto radi i programiraj tu i zavrsio si posao...

Avatar
cubica
gx
gx
Postovi: 3502
Pridružen: 15 Nov 2006, 11:23
Location: IVANJICA
Warranty service: Profitech, ERG, Planet House, Vimport..
Specialty: tv-multimedia

Re: BEKO WML15056D - nova elektronika - ne radi

Post napisao cubica » 29 Sep 2017, 03:02

ne smes da stavljas novu plocu dok nije proverena periferija :( pumpa, bravica, da li curi voda na motor? Jer ta stara ploca je bas dobro spaljena :( Nemoguce je da ploca tako strada bez problema na periferiji, ili eventualno prskanja vode na samu elektroniku.
I nisu ni isti SW u atmegi iako je ista ploca i taster za ON je do MCU.
cuby
PROSONIC is the best!
