CANDY GOW264D oštećen modul

[rimad11]

CANDY GOW264AD
3100292711391777
INVENSYS 47500AD

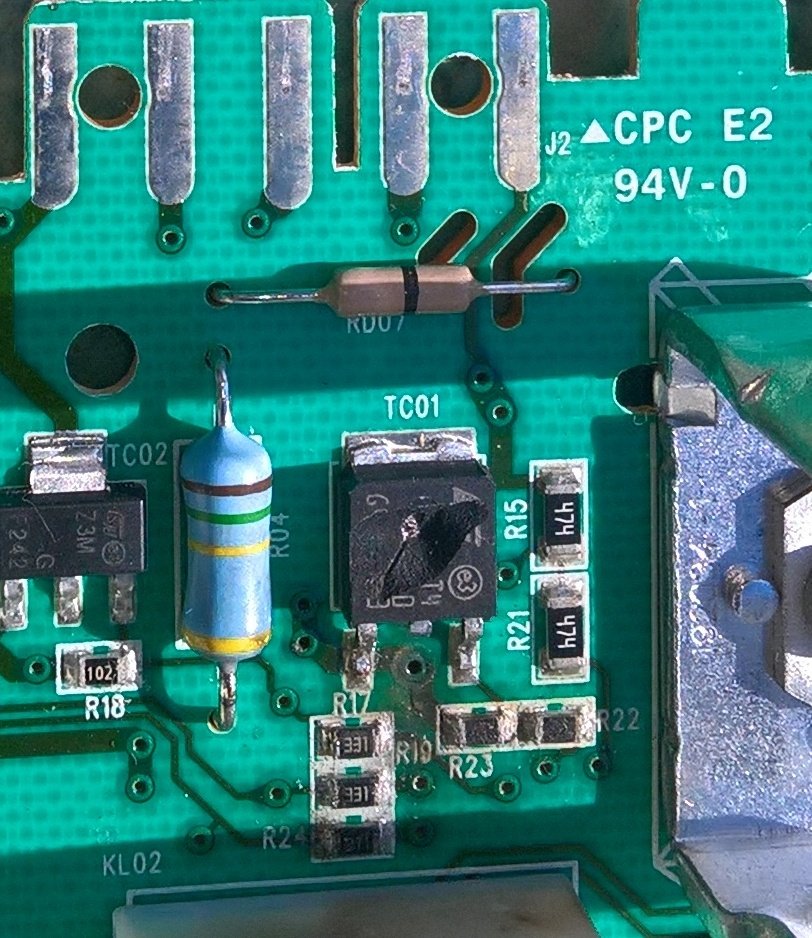

Pozdrav svima,oštećen modul pa ne mogu isčitati oznake na otpornicima R22, R23, R24. Za triak nema problema. Hvala i još jednom pozdrav svima.

[Stolle]

Nije isti modul, ali je taj deo isti. Pa ako možeš da uhvatiš momenat gde može da se vidi...?
https://www.youtube.com/watch?v=LVB7QkUKNso
A i ti si stavio slike....
Postavi ponovo kad rešiš problem. Kvalitetnu, velikog formata, da se vide sve komponente. Ako ne može ovako, zapakuj i onda postavi.
Evo ovde se vidi, ako je isti taj deo.

Kod: Označi sve

https://sw19.ru/forum/10222

[KASA1]

Otpornika R24 vidim da nema na ploči sa @Stolle-tova linka.
R24=R22=270Ω, R23=1KΩ

Oznaka ploče je 475700AD pa prepravi to gore u prvom postu (radi točnosti budućih pretraga).

[rimad11]

To je to, kasa1, stolle hvala na trudu. Polemim pa se javim.

[Stolle]

I da postaviš posle dobre slike celog modula. Zatrebaće nekad.

[rimad11]

Završio, radio pažljivo jer ne trpi greške kod lemljena(strava kako je štampa osjetljiva). Najvažnije je da radi ok . Hvala i pozdrav svima.

[KASA1]

...Oznaka ploče je 475700AD pa prepravi to gore u prvom postu (radi točnosti budućih pretraga).

I da postaviš posle dobre slike celog modula. Zatrebaće nekad.

Jel dopire do tebe išta od ovog što mi pišemo ili te baš briga, jer, eto, riješio si problem.
Doista ne tražimo puno, samo minimum relevantnih podataka kako bi svaka postavljena tema mogla koristiti i drugima.

[Stolle]

I ja sam to hteo da napišem, ali vidim da je stavio novu sliku u prvom postu u dobroj rezoluciji.
