Bauknecht WAK7778 Modul oštećen F06 REŠENO

[rrpisti]

WAK7778
SN.239652498724704198

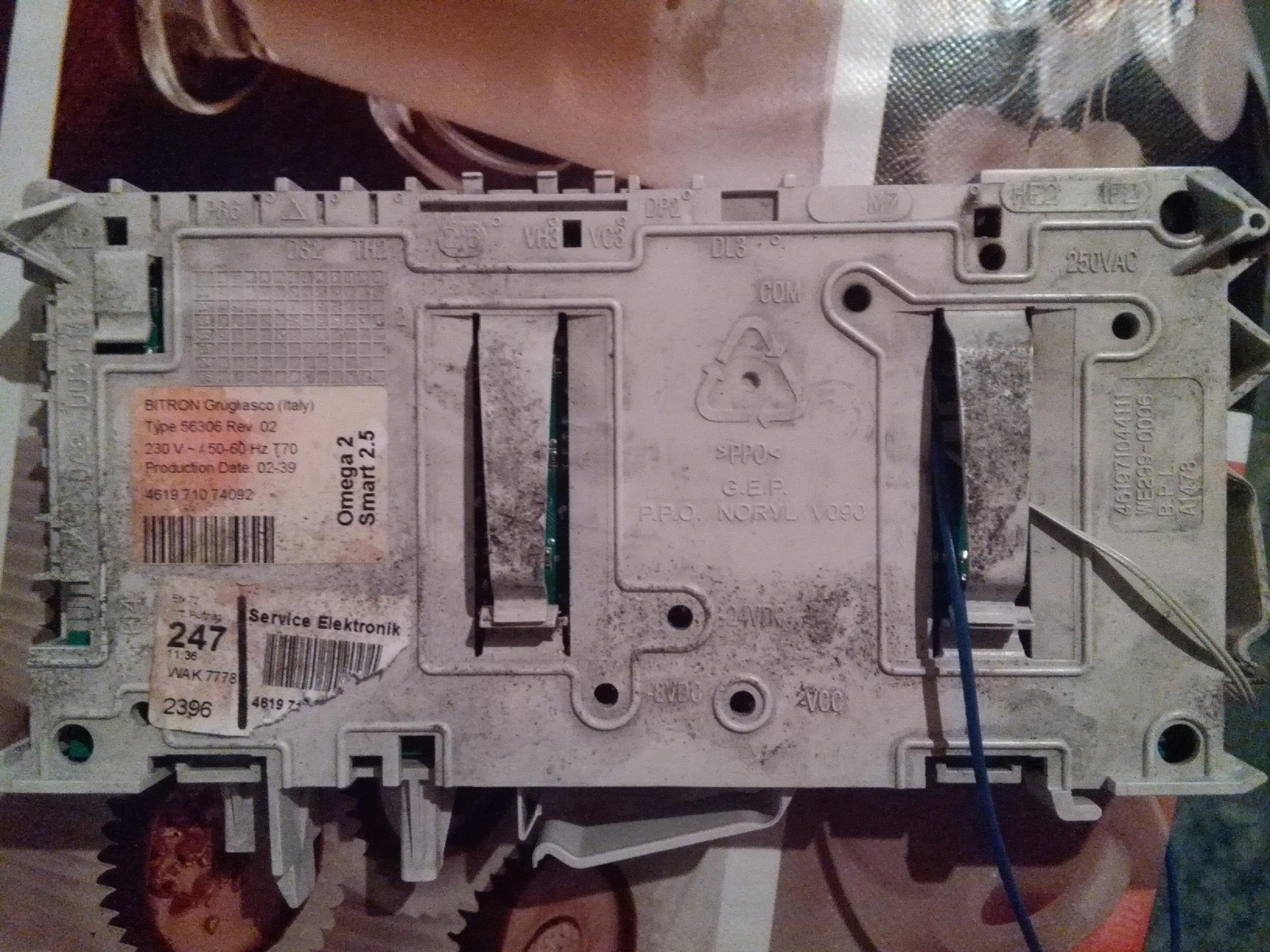

Modul: Bitron grugliasco
TYP 56306 Rev 02
Omega2
Smart 2.5
SN:491971074092

CPU: OM2CB2_5
2K17X
HHCH0208
Motorola

eeprom: 24C08WG
STM 9230L

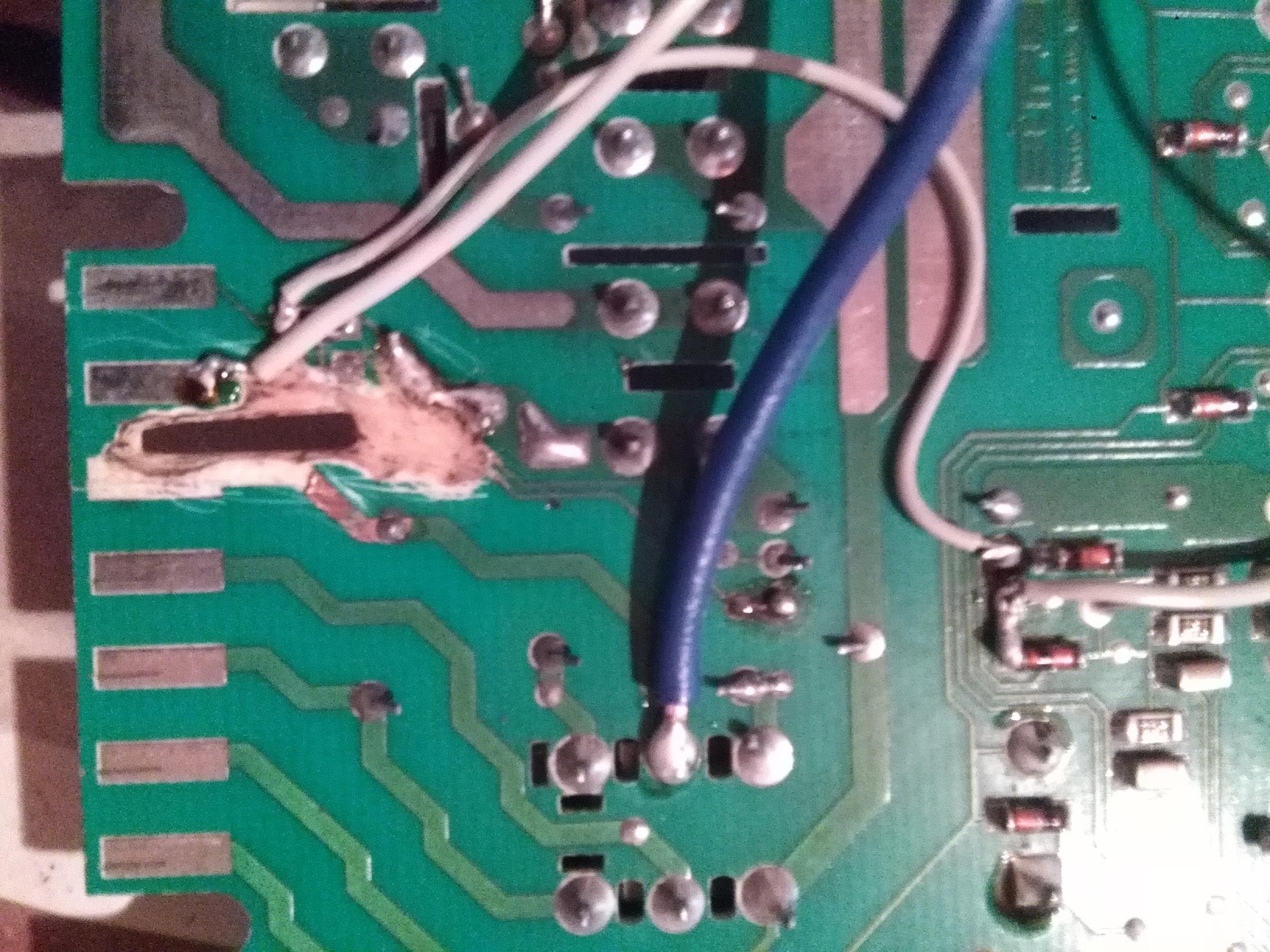

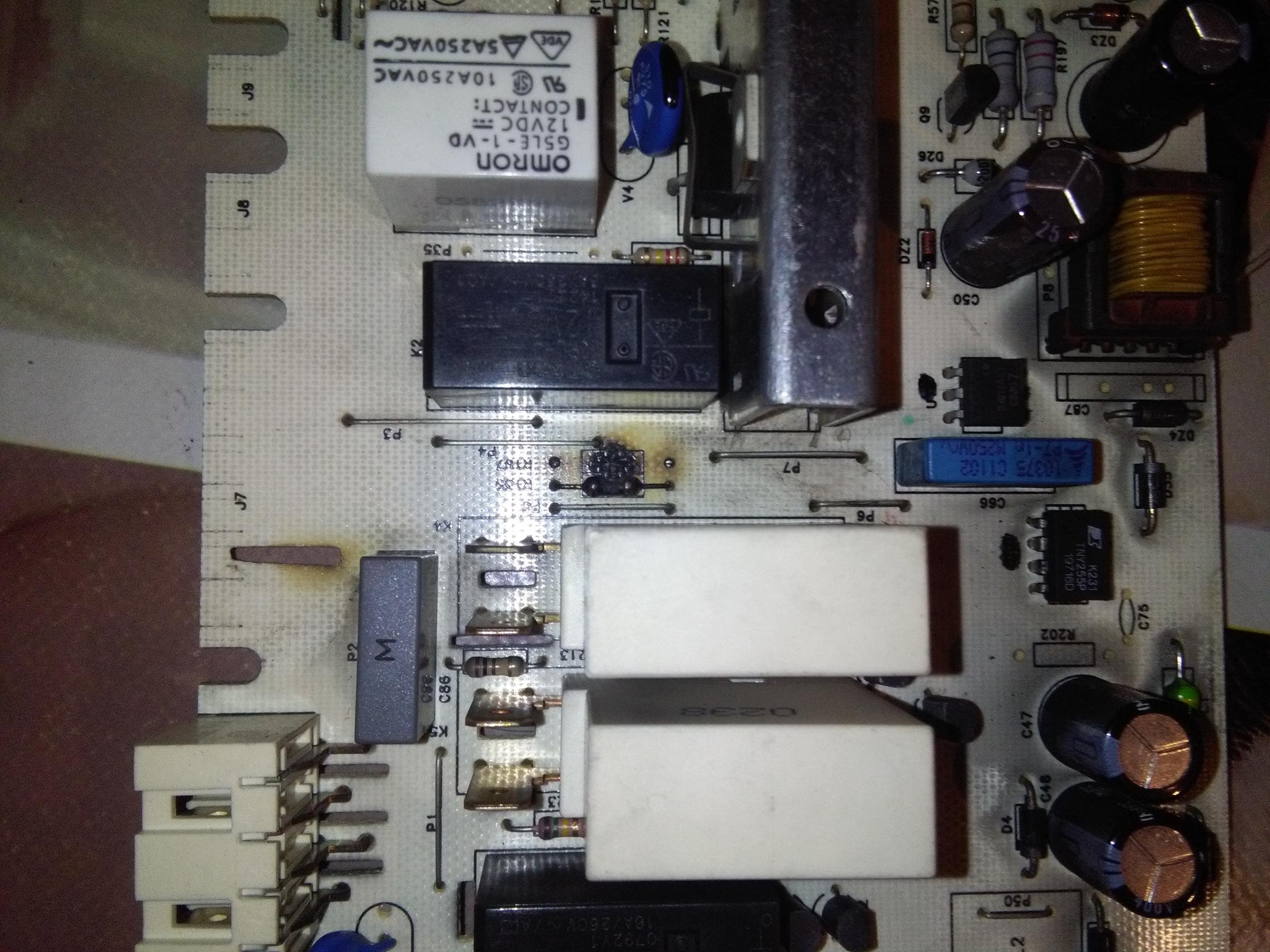

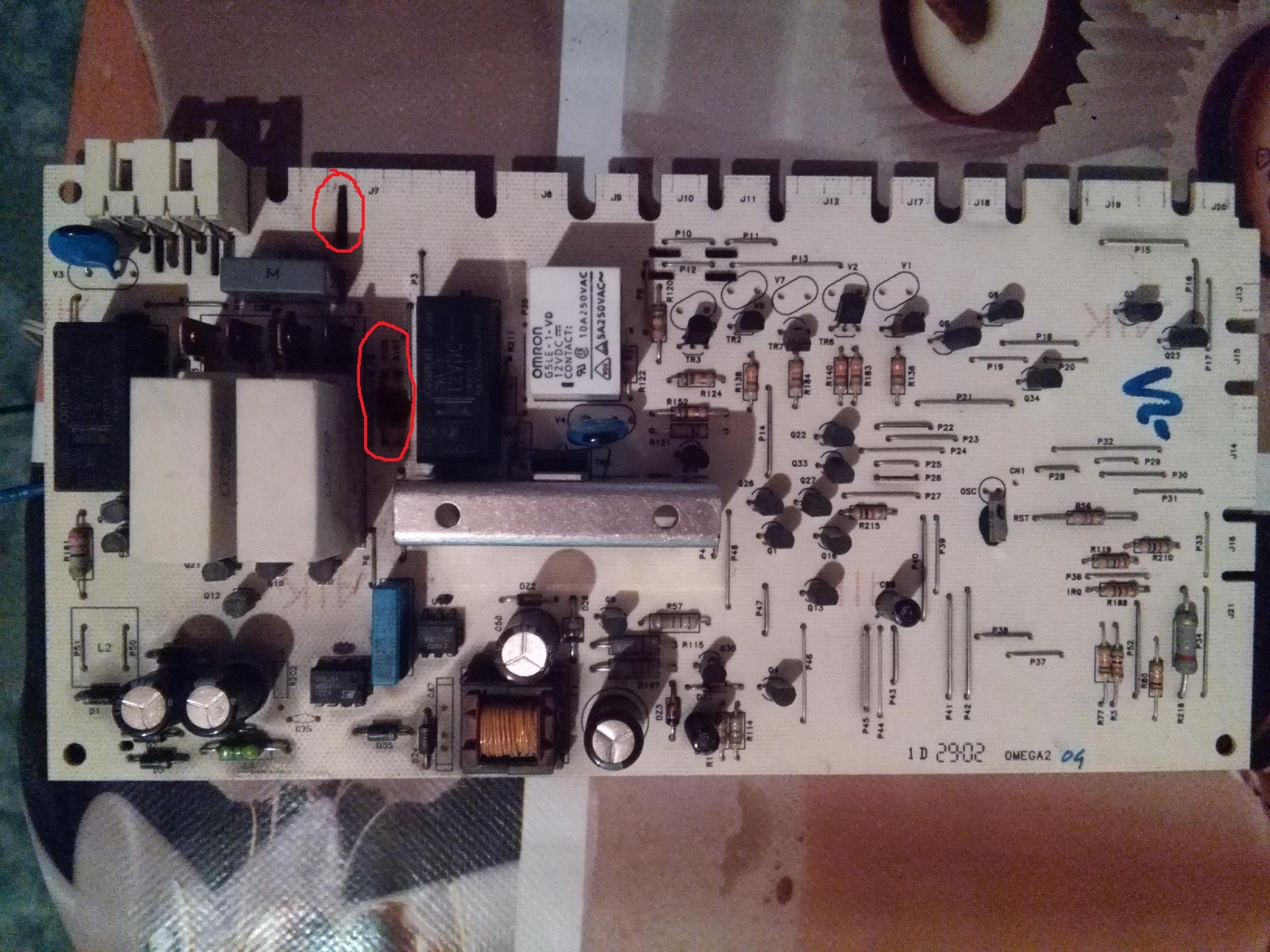

Na modulu došlo do kratkog spoja, između kontakta motora i taho generatora. Stradala dva otpornika(R135 i R167) za koje tražim vrednost. Jedan je totalno izgoreo, drugi još pokazuje oko 13 Kohma( sigurno se i tom povećala otpornost). Nakon čišćenja ploče i korigiranja oštećenih veza, na mesto izgorelog otpornika sam ubacio 10Kohm a onaj od 13 Kohma sam ostavio. Mašina proradila, ali nakon par kruga bubnja stala. Počeo sam smanjivati vrednost otpornika 10 Kohm i na kraju sa 1 Kiloomskim intezivno ceđenje odradi bez greške 12 min. Kratko pranje 30 min odradi nekih 20-22 min i izbaci F06. Već pre izbacivanja greške se čuje da motor kod obrtanja ima sve manju snagu i obrtaj pranja , slutim zbog pogrešnih vrednosti otpornika, dobija pogrešnu vrednost od taho generatora. Motor proveren , ispravan. Ako neko zna vrednosti ovih otpornika puno bi mi vremena uštedeo . Na prikačenim slikama se vide oštećenja

[rrpisti]

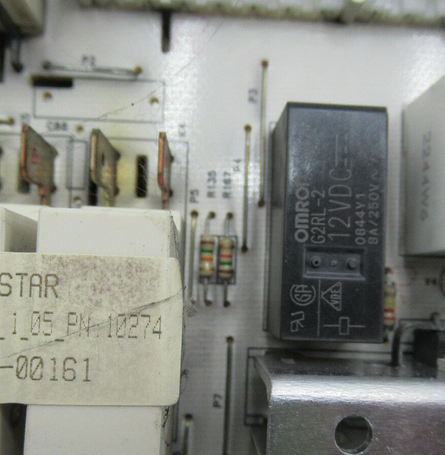

Uz 3 sata noćnog traganja našao sliku na netu, oba su 15 K ohma, sledi spavanje . Javljam čim bude rezultata.

[Stolle]

Pitanje je i zašto su izgoreli? Šta tu ide, taho? Voda, konektor?

[rrpisti]

Pitanje je i zašto su izgoreli? Šta tu ide, taho? Voda, konektor?

Pretpostavljam zbog vlage, mada ne vidim tragove vode. Ta dva otpornika vode signal taho generatora prema procesoru preko jos dosta komponenata koje sam isto proverio, čudom sve peživelo. Na žalost ni sa novim otpornicima sa slike još nema dobrog rezutata. Kolega mi obećao jedan neispravan modul za popodne na kojem je napajnje stradalo,. Nada umire zadnja mada sam već previše vremena utrošio , al sad već za inat želim da ga popravim .

[rrpisti]

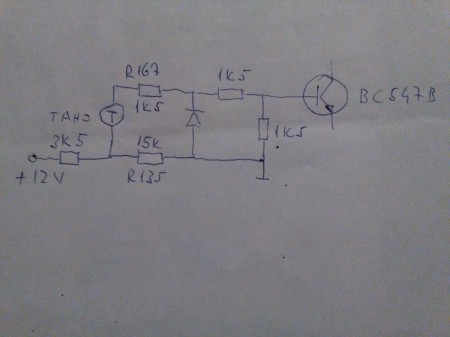

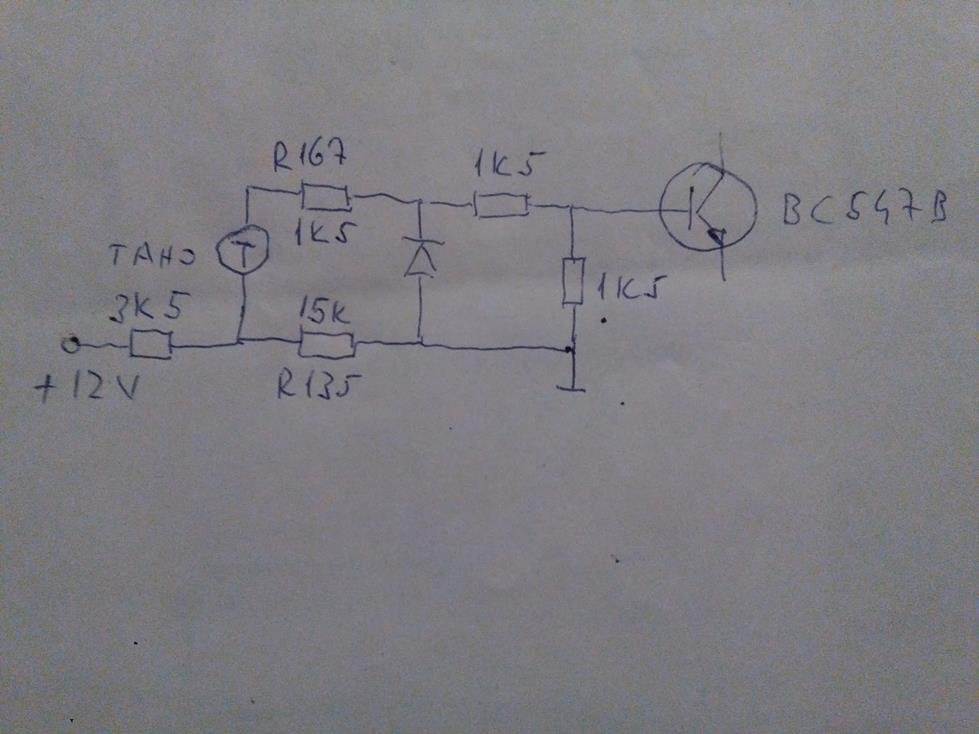

Otpornici za koje sam tražio vrednost, su R167- 1,5Kohma i R135-15 Kohma. Verovatno nisam uspeo priključak da očistim od posledica kratkog spoja na ploči, i ima prolaz par mA izmedju napjanja motora i priključka taho generatora. Odsekao sam žice koje dolaze od taho generatora sa priključka na ploči. 3 otpornika oko taho generatora sam prikačio direktno na odsečene veze izvan kućišta modula , 3 povratna voda na ploču i mašina lepo radi. Napravio sam i skicu tog dela strujnog kruga možda jednom nekom zatreba.
