Ei Nis mashina za sushenje rublja Aida

[trbale]

Pozdrav svim chlanovima fazo foruma. Ja sam neki chlan fazo foruma pa moze se rechi od prvih dana negovoh formiranja. Mislim inicijativu sam doznao preko foruma mikro elektroniku i prihvatio i uchlanio se. Ali mogu da kazem da nisam ni malo aktivan iako sledim sve teme na forumu i zbog moje ne velike brzine stalno neko preduhitri moi odgovor. Ali toliko o meni. Ja sam mozda zalutao u ovom delu foruma ali to je zbog to shto imam drugara koi misli da ja moram sve da znam pa i ovo. Znachi potrebna mi je elektricna shema aparata od temi, koj ima Rudi Cajevacev programator EMP 212. Ako to nije neki problem da se dobije ja bih bio jako zahvalan. Vidim na forumu ima ljudi koji su eksperti u toj OBLASTI.

Pozdrav josh jednom svima Bale.[/b]

[braka]

Imas 212a i 212b koji je tvoj?

[trbale]

Mojot model e 212b i josh jedan problem kod prijatelja nedostae jedan deo koji kako kazu neki serviseri je neka sitna elektronika koja pokreche motor programatora dali znash neshto u vezi time.

[kisko]

To je spulna-namotaj(motor programatora) koja je u metalnoj kapi tog programatora i ona okrece programator.Inace odgovara sa bilo kojeg slicnog programatora.

[trbale]

Znachi ovaka ja sam u meguvremenu pronashao dokumentaciju t.e. servis manuel za tu mashinu i tamo pishe da je to elektronski ured. Inache kolega spulna postoi i ona je u redu ali jedan nenji kraj je na fazi preko prekidacha vrate a drugi visi i nigde nije je vezan (zbog to programator stoi ) ali prema shemi dugi deo shpulne je vezan na ovaj elektronski ured koi moj prijatelj nema a ne zna gde mu je stari programatora t.e. doshao serviser rekao da ovo ne valja i odneo i vishe od starog nema ni trag mislim programatora. Pozdrav Bale

[kisko]

Heh kad bi to mogao nacrtati jer mi nije bas jasno koji kraj zice visi ...neznam....ako je sa mikro prekidaca....cekaj malo,cini mi se da sam te skapirao kasno palim,jutro je.Tebi sa spulne jedan kraj ide blokirni relej koji je odma pored spulne,taj kraj zice je duzine 1cm i ide na blokirni rele. I on ti odgovara sa bilo kojeg programatora :lol: Mozes ga skinuti i sa nekog neispravnog jer on jako retko crkava :lol: Nadam se da sam ti sad pomogao...pozz

[rubin_miki]

vi ste bar intelegentni ljudi i dobri majstori skljoc aparatom, okacis sliku..
Baleeee, te nemaaa

[trbale]

Abe tuka sam ama mnogu obrski ne ostana vrema za dobar gutalj ali nie sme mladi ke nachekame.

[kisko]

Evo slike al sa mobilnog,fotoaparat nemam ali ce i ovo posluziti.Taj crni kockasti deo,to ti je blokirni relej i on odgovara sa bilo kojeg programatora.Bilo je i posebno da se kupi,no bez plastike koja ga drzi a pretpostavljam da je majstor i to odneo pa ti preostaje da skines sa nekog polovnog programatora

[lanmi]

Koliko je meni poznato, EI masina za susenje vesa nema blokirni relej nego samo klasican motor programatora i radi kao tajmer.

[kisko]

lanmi,neznam,verovatno si u pravu.Ja sam pokusao da pomognem iz onoga kako je pitanje postavio.Kod vecine tih programatora je jedan izvod od motora programatora vezan na izvod blokirnog releja,a posto je naveo da se radio o nekom sitnom el. delu i da je jedan kraj spulne slobodan-pretpostavio sam da se radi o njemu.Uostalom sad je nabavio shemu pa nek je OKACI da i ostali imaju korist od toga a i onda mu lakse mozemo pomoci.

[lanmi]

Da ti pravo kazem, pre nekih godinu sam popravljao jedan programator za Eidu susilicu - pukla je osovina pa programator nije mogao da se navije i secam se da sam video neku plocicu sa elektronikom. Bilo je tu par tranzistora i otpornika ali nisam zakljucio cemu sluzi. Posle zamene osovine programatora skinutog sa starog "keksa", tajmer je radio super pa sam i ja ostao u nedoumici cemu sluzi elektronika. Ako neko od kolega shemu pa bi bilo super da je okaci da je prostudiramo.

[trbale]

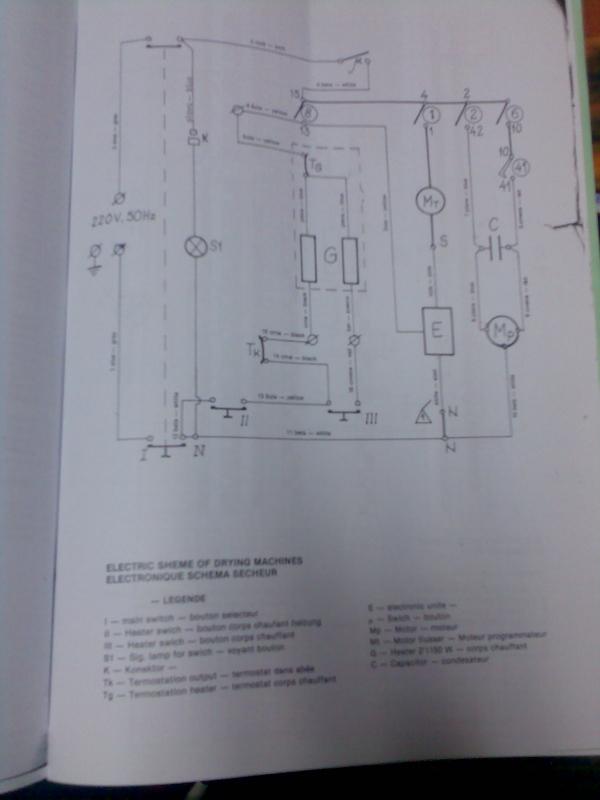

Ovako ja sam dobavio elektrichnu shemu i ta je u shtanpanom formatu mislim nije eleltronskoj formi da skeniram i kacim je. Kao drugo na shemi ona elektronska plocha je oznachena kako elektronski uret sa dva izvoa a sami motor programatora je (mislim njegovekontakte) zalemljen na kontakte programatora i siguran sam da nema blokidno rele. Mislim da kod mene nedostaje ta elektronska plochica i da za nju ja nemam elektrichnu shemu niti njegde u manuelu pishe za shta ta sluzi. Moj pretpostavka je da je to neki elelktronski termostat koji na odregenu temperaturi daje uslov da motor programatora radi i da ciklus pochne da se realiruje.

Pozdrav Bale.

[trbale]

Izvinite prochitao sam sve poruke i da dupunim odgovor. Znachi kad merim jedan kraj motora programatora za istrumentom on je u kosoj vezi sa fazon t.e. mesto gde se prikluchuje izlaz od prekidacha vrate. a drugi kraj nigde so nijedan izvod i u ni jednom polozaju programatora nema vezu sa nulom t.e. drugok pola napona. Kad vidite shemu koju za skoro pracham videchete da je to urageno preko ovog elektronskok ureda.

[JaroslavBires]

Po svemu sudeći, elektronika je samo vremenac za uključivanje motora programatora! Dolazim u iskušenje, da razvalim moju Ei sušilicu, i skinem šemu!
Trbale, možeš li skenirati to što imaš i postaviti?

[kisko]

Pogledao sam ovo i po tome mozes ti dovesti nulu direktno na motoric i to ce raditi,stim sto ce ceo program odraditi brze jer interval za jedno pomeranje programatora je 2 minuta pa ce ceo ciklus zavrsiti mozda vec za pola sata(zavisi koliko kontakata sa programatora koristi) no nebitno,radice jedino ce se morati ponoviti ciklus da bi osusilo ves :lol: Znaci dok ne nabavis elektroniku slobodno koristi ovako

[trbale]

JaroslavBires moze samo za sutra da odem da skeniram jer nemam skenera kod mene.

[glozanski]

Obzirom da sam uspeo da rešim isti ovakav problem, evo mog iskustva:

- U pitanju je mašina za sušenje veša EIDA 95.5 elektronik sa programatorom EMP 212b. Ona na samom programatoru ima zakačenu štampanu pločicu dimenzija odprilike 40x40mm sa nekakvim elementima koji u stvari predstavljaju vremenski prekidač za interminirani rad motora programatora. Drugim rečima, kada Mp dobija napajanje preko ove elektronike on jedan interval radi, pa zatim neko vreme stoji, pa opet radi itd. Time se interval između dva koraka programatora podiže sa 2 na 6 minuta, što za posledicu ima da osnovni program traje 120 minuta, a pri tome je izbegnuta ugradnja blokirnog relea. Temperatura u bubnju je ograničena sa jedni klixonom NZ 60.

- Mašina je, u mom slučaju, posle prebacivanja na drugi korak programatora ostajala da radi neograničeno sa uključenim grejačima i motorom koji je bubanj neprestano vrteo u istom smeru. Na tom elektronskom modulu na programatoru sam pronašao da je tranzistor BC182B u totalnom prekidu. Zamenio sam ga ispravnim i mašina je počela da radi ispravno.

Nadam se da sam bio dovoljno jasan i da će ovo nekome koristiti ako dođe do istog ili sličnog problema.
