ves masina Indesit WA 8 IT (WA8IT)
SN: 312236088
46268790030
IPX 4
type number LB2000 C
made in Italy

na modulu :
WR@P 0020.5 LB 2000 UNI-ST
procesor :
Merloni LVB V 2.22
HD6433642RB95P 0341
eeprom :
93C86AN
naljepnica na trafou :
215007670.00
5103 IXFIN

ugljenisao se triac Q3 (koliko sam uspio propratiti ide na bravicu na vratima)
bravica provjerena i ispravna je
po ukljucenju masine samo sija simbol katanca i nista se ne dogadja
pri iscitavanju eeproma prijavljuje gresku kod verifikacije

molim ako neko ima sadrzaj eeproma da pokusam uraditi masinu

[kisko]

Imam ovaj 28268790010 pa da probas

WA8IT_(085349)_28-26879-0010.rar

(1.43 KiB) Preuzeto 888 puta.

Ali bih probao pre toga da prespojim bravicu .... dali si pregledao preklopnik za izbor programa

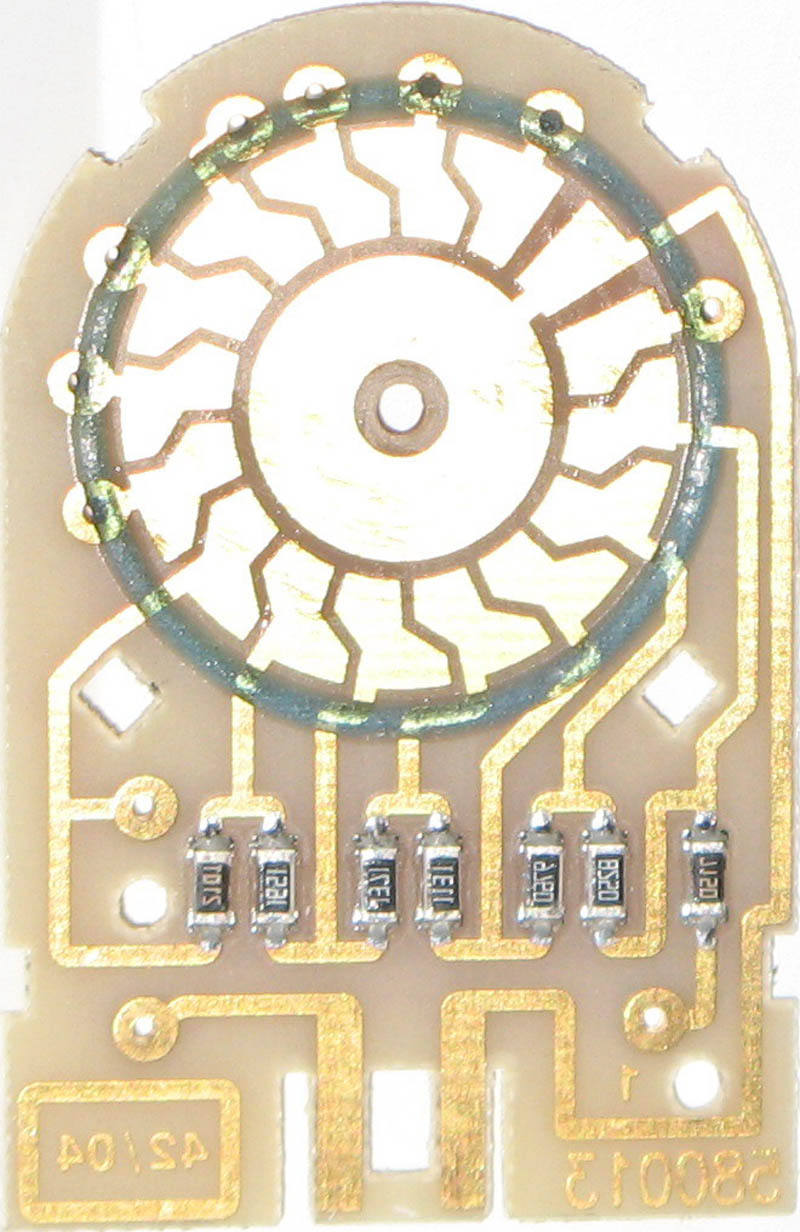

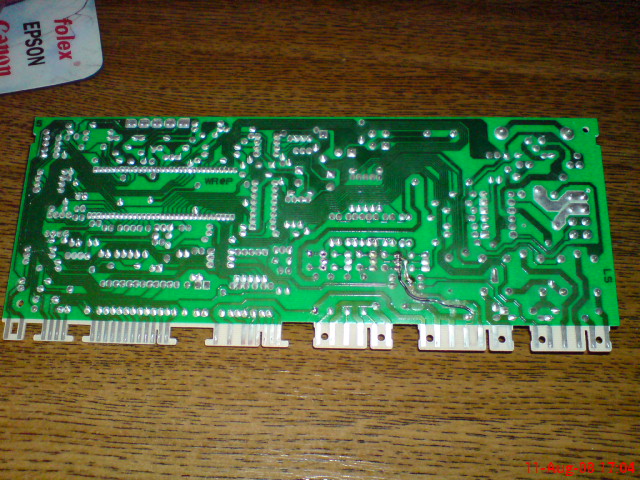

Ujedno nebi bilo lose da uslikas taj modul tako da bi se videli svi delovi(vrednosti otpornika i ostalog ),naravno ako imas mogucnosti a i da upises oznake sa triaka i ostalih delova koji se nece videti na slici...zatrebace kad tad a triak se cesto razleti (ako je veci format od dozvoljenih 400kb zapakuj u rar)
I da probaj sa dugmetom pauza/start da drzis u trajanju 2 sekunde da bi presao na sledecu operaciju(verovatno ti drzi zadnju zapamcenu operaciju)

[bozo]

hvala,probat cu pa javljam za dan-dva dok mi masina bude dostupna
bravicu sam vec prespajao i nije se nista mijenjalo u ponasanju masine
selektor programa nisam pregledao
slike su radjene mobilnim pa nisu bas neke kvalitete
pokusat cu snimiti boljim aparatom i popisati elemente

[kisko]

Da,bilo bi dobro da to odradiš(uslikaš) jer su šeme za veš mašine jako retke bar što se tiče modula pa su slike onda od velike koristi kad rikne neki deo...ujedno da te pohvalim za post,upisano je sve što treba

[bozo]

po upisu novog dumpa u eeprom (stari i novi ic)i probi nisam dobio nista novo.
Tada sam uradio ono sto je trebalo uraditi odmah :
povezao sam na stolu modul i krenuo u provjeru funkcionalnosti pojedinih kola.
Na izlazu L4949E sam izmjerio 2,5 V a po data sheetu treba 5 V.
Krenuo sam tom linijom i kad sam otkacio procesor dobio sam 5 V.
Procesor svlaci napon a ja nemam drugi da bih ga zamijenio niti znam gdje bih ga mogao kupiti.
Zapakovao sam modul i vratio ga.

Nazalost,bolje fotografije nisam mogao uraditi a od elemenata sam zapisao :
- triac BTB 12 800 CW
- trafo 230/12 V
- ic L 4949E
- ic ULN 2003 AN

hvala jos jednom na pruzenoj pomoci
