GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 07 Okt 2008, 20:37

TYP: PS103/11E
MODEL: WA982
ART No113776
SER No52330333
KVAR:NEMA NAPAJANJA NA GRIJAČU
POTREBNA SHEMA
Edit: Postavljeno u prvi post
Picture 001.jpg

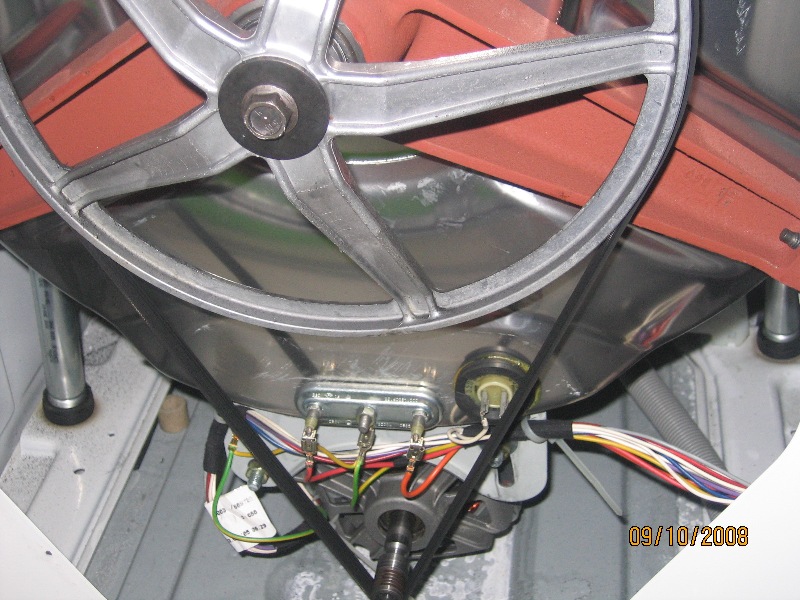

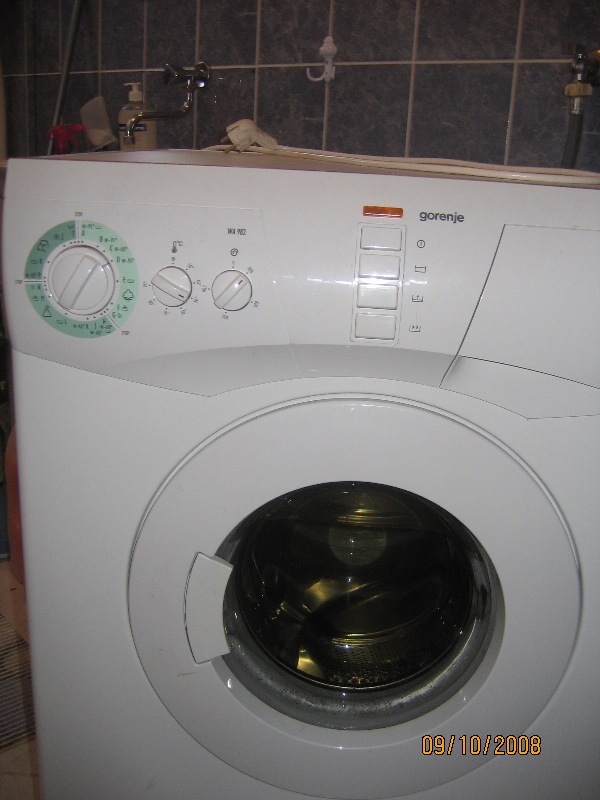

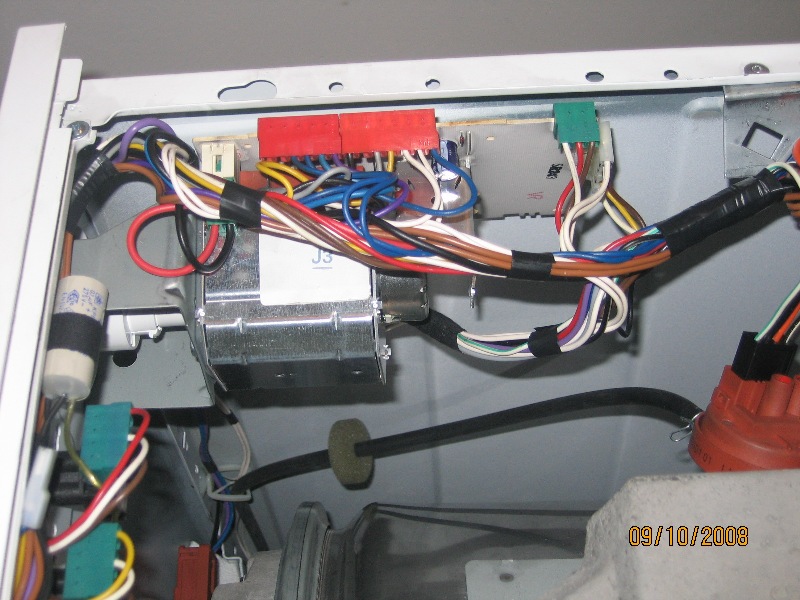

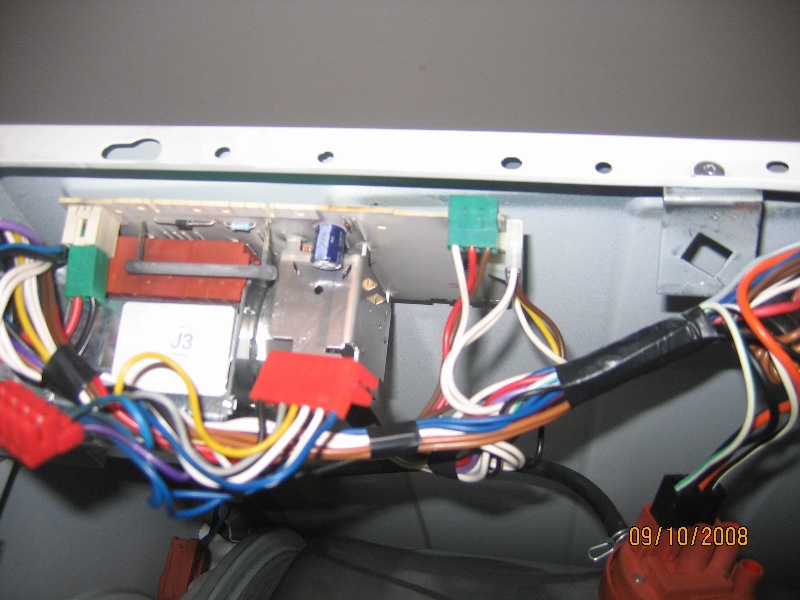

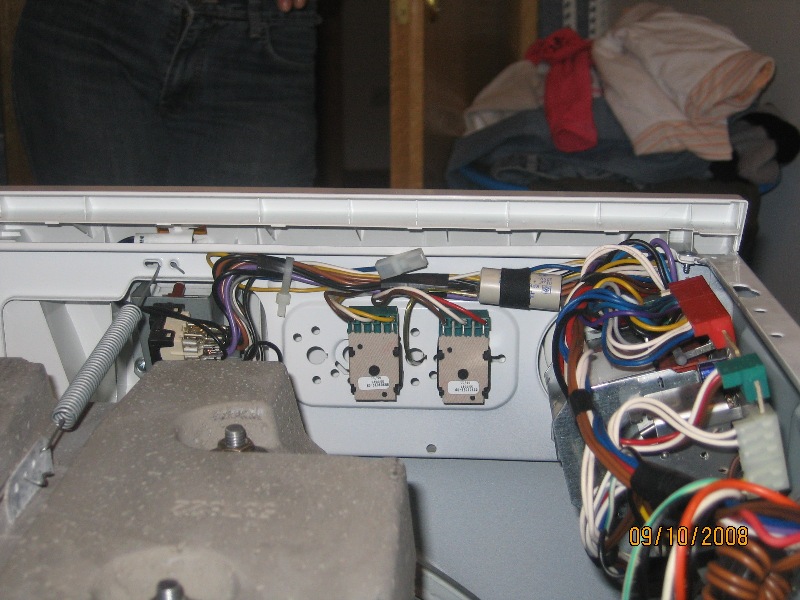

Evo ovde i slike veš mašine
Picture 002.jpg
Picture 003.jpg
Picture 005.jpg
Picture 010.jpg
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 07 Okt 2008, 21:55

Proveri NTC otpornik
uvek ima nesto interesantno

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 08 Okt 2008, 00:09

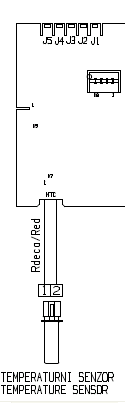

Neznam dal ti je ovakva ploča no sistem je isti...

proveri dal menja otpor(dovoljno je protrljati izmedju prstiju)
P:S:isključi Caps lock na tastaturi :mrgreen:
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 08 Okt 2008, 23:43

otpor je oko 28,6 kilooma ali ga nisam vadio zaljepljen je za kadu . ako misliš na taj ntc
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 00:47

Pa verovatno da jeste,neznam koji je tamo postavljen NTC,ima ih od 5Kilooma,10kilooma,20kiloma e sad tu je i uticaj temperature kade....mozes to proveriti ako taj deo kade grejes fenom i ako se otpor menja ispravan je.
Semu nemam pa bi bilo dobro ako mozes da uslikaš modul da bi konkretnije mogli da ti pomognemo jer verovatno ide u još neki model mašine.
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 01:16

kolega da li šta pomaže ako ti kažem da je programator zalemljen za pločicu šta da slikam konkretno ? i da li imaš bilo kakvu shemu sa tim ntc da vidim otprilike o čemu se radi a što se tiče podataka dao sam sve podatke probat ču sutra sa fenom zagrijat ali mislim da je to ok da li si ti čuo da kad nema napajanja na grijaču da treba mijenjat bravicu na tim novim mašinama i da li je to neka šala ili je to istina
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 01:47

Ajd videću sutra šta mogu da "izbunarim" od podataka,premoren sam(istovarao ceo dan kukuruz :oklagija ),za bravicu znam da ako je neispravna neprima vodu a kod nekih modela postoji senzor u kadi koji detektuje količinu vode i ako je mala količina neće ni dati grejaču da radi ali mislim da to kod tebe nije slučaj,videćemo.

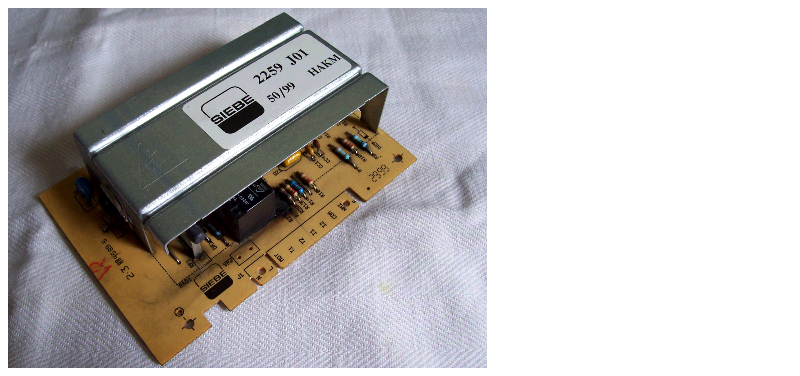

Molio bih te samo da pojasniš ‚dal je kod tebe elektronika ovakva i ona služi samo za motor a imaš i klasičan programator koji služi za ostale opcije pranja(primanje vode,grejač,vremenski tajmer itd)
WA982 Siebe 2259 430203F.png
U ovom drugom slučaju ti najverovatnije imaš klasičan termostat (pored grejača je sonda iz koje vodi cevčica do termostata) i sa njim regulišeš temperaturu.Na termostatu imaš kontakte koji moraju biti u spoju kad ga postaviš u položaj preko 27 stepeni a na nuli naravno nepostoji kontakt(isto kao kod bojlera) ili pored grejača imaš klixon(termostat) sa četri izvoda na koji dolaze žice sa programatora i oni takodje moraju pokazivati kratak spoj izmedju kontakata dijagonalno...
Teško je nagadjati ovako jer se nisam susretao sa tim modelom,znači uslikaj makar mobilnim,prednji panel mašine(komandne prekidače kao i programator i modul)

Evo sad videh da ima mehanički programator :dmzs: http://www.gorenje.ba/8413?aid=8439
Što će olakšati popravku mašine :mrgreen:
Najverovatnije imaš ovakav termostat
U tom slučaju kad okreneš dugme skroz udesno mora biti kratak spoj na tim kontaktima u suprotnom neisparavan ti je termostat.
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 07:53

dobro, kolega. uslikat ću, pa ću poslati. termostat nije klasični. pločica je takva da je na njoj programator zalemljen i ne može se skinuti. na kadi je učvršćen ntc, napajanje su mu 2 tanke bijele žice. toliko za sad dok ne uslikam. modul neću vaditi van, jer se teško vadi, nego ću ga uslikati takvog kakav je. ako misliš da ga treba vaditi, napiši da znam.
termostat je od 30 do 95 i regulira se tako da se prebacuje kao prekidač (selektor). kad mjerim napon na grijaču sa uzemljenjem onda imam 220V sa crvenom žicom koja ide direktno sa programatora, a sa narančastom nemam, ona ide sa presostata. termostat je na đek, idu tri žice na njega smeđa, bijela i crvena. gledano s lijeve strane prema desnoj prvo dolazi programator na lijevoj strani, pa termostat, pa regulacija brzine vrtnje i onda pet tipki, s tim da je prva gornja s kojom se pali mašina.
to je to.
pozdrav.
Dane

Avatar
Srečko
_
_
Postovi: 192
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao Srečko » 09 Okt 2008, 11:32

Pa tu ima na pozadini još jedna slična pločica koju je dao kisko i na toj pločici je u stvari
"programator" Taj programator za kojeg ti kažeš je u stvari programator samo ne u klasičkom smislu je neke vrste prekidač.
Traži grešku na tom NTC senzoru a može biti i neki loši spoj na onoj pločici koja je u stvari programator.
LP Srečko
Samouk

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 14:37

Dane modul je nazad,dali gore ili skroz dole,ta napred je verovatno samo noseci PCB za selektor programa i temperature na kojoem se nalaze džekovi koji posle vode do modula,da nebi nagadjali i možda i navodili na pogrešan trag,najbolje je da uslikaš selektor i izbornik temperature sa unutrašnje strane gde je ta PCB,zatim sam modul(pronadji ga :mrgreen: ) kao i sam termostat na kadi.Onda ti sigurno možemo mnogo lakše pomoći.
Ipak je sve u suštini šturo opisano,tj dal primi vodu ,koliko,dal preostat "škljocne" i prestane primanje vode,na njemu imaš više kontakata no u suštini 11-12 kad su u kratkom spoju prima vodu,kad primi prekine taj kontakt i prebaci na 11-13 i tad programator dobije informaciju da je unutra voda i da može nastaviti sa radom samim tim i grejati....
Uslikaj,i malo bolje opiši šta se desi od momenta uključenja ukratko
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 17:59

uključim mašinu mašina primi vodu prestane primat vodu počne vrtit bubanj i nakon toga se čuje blokirni relej ali napajanja nema na grijaču da li je to dovoljno
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 19:33

Po ovom kako si napisao da se čuje blokirni relej znači da je termostat dobar i da uključi relej (kojeg drži sve dok nepostigne podešenu temperaturu,kad ga isključuje i mašina nastavlja sa sledećim ciklusom u pranju)) tako da ispada da je preostat u pitanju,(grejač si proverio sigurno :mrgreen: )
Preostat možeš proveriti ovako:
skineš utičnicu sa preostata i proveriš koja dva kontakta su u spoju npr.1 - 2 a 1 - 3 nemaju kontakt kao i 2 - 3 takodje, zatim kad se dune u preostat treba da škljocne i da dobiješ kontakt izmedju 1 - 3 dok kontakt 1 - 2 treba da prekine...
proveri to pa da vidimo šta dalje

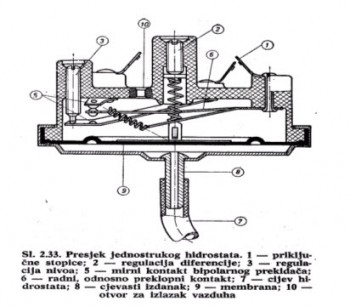

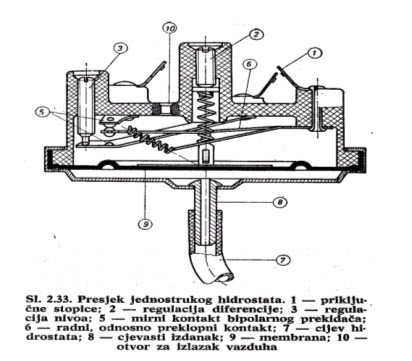

Evo slika hidrostata
Prilog
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 20:16

kolega što se tiče presostata to sam ispitao čak sam probao staviti briknu ali kada stavim briknu napon se izgubi pa mi nije jasno u čemu je problem
Dane

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 20:25

koja je dovodna žica na presostat za napajanje grijača
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 20:25

napon se izgubi pa mi nije jasno u čemu je problem
Dal se komplet napon izgubi :?: ,mislim ugasi se masina,u tom slucaju moguce da je i zeza bravica, izgubi kontakt cim povuce vecu struja. dal si probao da prespojis bravicu direktno
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 20:29

kolega ovaj presostat ima kontakte 11,12,,14,16
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 20:31

To ti je lako ispitati...utakni u zid obrnuto i tad ce na tom vodu biti faza....pa mozes glimaricom ispitati koji je dovod kad je skinuta klemna sa hidrostata
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 20:35

ne kolega mašina ostane radit ali nema napona na grijaču izgubi samo taj napon prema grijaču recimo kad mijerim sa tom žicom koja treba prespojit kontakt na presostatu imam 220v ali kad spojim tu žicu prema grijaču izgubi napon
Dane

Avatar
kisko
Preminuo
Postovi: 2923
Pridružen: 12 Jun 2007, 01:51
Location: Kovilj-na kraj sveta
Phone number: 0038121888107
Specialty: tv-multimedia
Lokacija: Kovilj-Novi sad

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao kisko » 09 Okt 2008, 20:54

11 i 12 su za prijem vode(11treba da je glavni )
Proveri koji je dovodni na preostat kao što sam ti opisao preko utičnice,skineš tu utičnicu sa preostata uključiš kabel u zid i tu mora biti faza,ako je nema obrneš utičnicu i tako ćeš znati sigurno koja je dovod(uvek je bila 11 e sad neznam kako je tu)
E sad neznam šta znači izgubi napon,dal samo prema grejaču ili ga uopšte nema na preostatu
uvek ima nesto interesantno

dane
gx
gx
Postovi: 322
Pridružen: 02 Apr 2007, 16:38
Location: Hrvatska
Contact person: Dane
Specialty: tv-multimedia
Lokacija: cro

Re: GORENJE MODEL WA982 NEMA NAPAJANJA NA GRIJAČU POTREBNA SHEMA

Post napisao dane » 09 Okt 2008, 21:05

probam još to provijerit nisam gledao da li izgubi napon i na presostatu ali kad maknem briknu ima napona sa zeleno bijelom žicom i crvenom na grijaču a sutra ču probat otpojit i žice sa grijača pa ču onda probat stavit briknu na presostat
Dane
