INDESIT WI8 "RESENO"

[ALEKSA]

masina indesit wi8 dosla je sa kvarom "odradi pred pranje krene pranje zagreje vodu i blokira t.j. izbaci vodu i treperi".Na ploci je bilo par ladnih lemova.Normalno prelemio sam proverio ntc i isto se desava.
Na masini nepostoji ni jedna nalepnica t.j.koji je model i ostalo samo napred kod dugmeta programatora WI8.
nNa ploci oznaka je 0020.5 LB2000 uni-st.
damp nisam probao da menjam pa ako neko ima bio bih zahvalan.
Hvala

[kisko]

Dali je to taj modul http://www.fanzo.org/forum/viewtopic.php?f=31&t=7712
koja lampica sija(ako ih ima vise)

[milan]

ili ovaj? ili su oni isti.

[ALEKSA]

Dali je to taj modul http://www.fanzo.org/forum/viewtopic.php?f=31&t=7712
koja lampica sija(ako ih ima vise)

To je taj modul probacu sa tim dump fajlom pa javljam sutra
Sijalica iznad dugmeta programatora "KATANCE"

[rotor]

Fale ti uslovi za nju nebi ona ni dosla dovde pogledaj ntc otpornik 20k, za regulaciju je 13k pogledaj prvo to neste nije u redu sa njima pa cemo videti dalje nediraj damp damp je zadnja stvar.

[ALEKSA]

Vec sam sve to proverio i ntc menjao a imao sam indesite na servisu sa slicnim problemima gde se izbrisao eprom zbog hladnog lema na trafou.

[rotor]

Pogledaj priklucke na ploci od tih termostata jesi li to uradio i da li ti dolazi +5v na njih

[ALEKSA]

Trenutno nisam u servisu ali kad joj zadam 40 stepeni toliko i zagreje pa poludi isto i na ostalim temperaturama postigne sta je zadato

[rotor]

Ja neznam sta je sa tim epromima citajte ih zbog drugih stvari da bih mogli praviti bazu tu se slazem ali su oni ispravni u 90 posto slucajeva jedino ako gromovi udaraju ili umesto 220v dodje 400v pa zapali sve

[rotor]

Pisi mi konkretno sta poludi ja je ne vidim ti mi moras reci tacno sta se desava sta poludi mislim da ti mogu pomoci ali moras reci tacno sta se dogadja

[ALEKSA]

Ukljucim masinu zabravi bravica, primi vodu za pred pranje i odradi pred pranje,izbaci vodu i primi vodu za pranje krene sa pranjem ukluci grejac,zagreje vodu do zadate temperature i onda ukluci pumpu i izbaca vodu,programator okrece a za bravicu treperi

[rotor]

Da li si prespajao bravicu?

[rotor]

Evo zasto ti kazem to a mislim da ces me razumeti mislim da na tom tipu masine kada se zatvore vrata mikro prekidac da nalog da masina moze krenuti sa radom a preko njega ide snaga i za grejanje tako da moze on zavarniciti kada dodje do opterecenja i da ti se desavaju takve stvari.Vodi racuna prilikom prespajanja bravice tada se dese najveci problemi.Poozz...

[ALEKSA]

Bravica samo daje komandu da je zadovoljen uslov zabravljivanja vrata

[rotor]

Ma da ali preko nje ide i sva snaga i kada grejac povuce struju ona zadrzi neko vreme kontak se pocne grejati i onda zavarnici taman dokle da se masina resetuje

[ALEKSA]

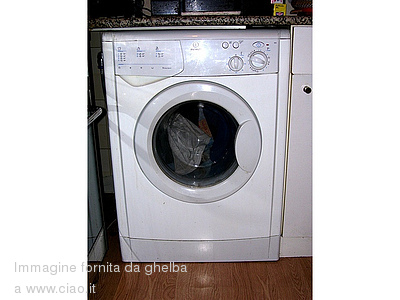

Evo i slika

[ALEKSA]

Samo tri tanke zice idu do bravice

[kisko]

Skini selektor programa i ocisti ga dobro,dali si probao da masina odradi bez grejanja ceo ciklus ili samo centrifugu jer je mogu'e da te neki od releja zeza tj zavarnici pa resetuje masinu...po ovome kako si opisao ona sve dobro odradi do nekeog dela programa(mogu'e centrifuga),primanje vode,zatim predpranje sa grejanjem odradi komplet,zatim izbaci vodu kako i treba,zatim primi vodu za pranje,radi,greje do zadate temperature i potom izbaci vodu i kad treba da predje na sledeći program ona poludi tj odresetuje se i ode na kraj programa
Nedeluje uopšte da je sadržaj memorije oštećen,već da fali neki uslov pa kad stigne dotle odresetuje se ili su loši kontakti na samim buksnama koje se natiču na ploču,možda te zeza ULN2003 a probaj zameni mesta relejima ako su istih oznaka
Sličan problem sam imao sa indesitom ali je "ludela" nevezano za program i vreme a ponekad je i odradjivala sve,desavalo se da poludi napočetku ali i pred sam kraj pranja i bilo je do četkica na motoru
Znači sumnjam kao i kolega Rotor da te zeza neki kontakt,varničenje...

[rotor]

Prvo pogledaj kako je obelezena bravica da li na njoj ima brojeva ili slova nulu ili fazu pusta trijak sa ploce zavisi kad dodje faza a kada nula zato sam ti i rekao da vodis racuna prilikom prespajanja dobro pogledaj malo zica a zna napraviti veliki problem.Presostat mislim da ima 4zice i tu ide snaga na jednom od kontakta i tu bi moglo varniciti i kontakt od releja koji se nalazi na ploci znaci imas tri mesta gde se to moze prekinuti.Isprati malo zice pa ces videti .

[ALEKSA]

Za neverovati triak za motorce selektora programa oce kaki nece kaki zamenio i radi masina ok.
