BEKO DSN05210X. Pregoreni otpornici

[icko]

Firma: Beko
Model: DSN05210X
Serial nomber: 17-500203-01
Programator: A431304

Problem: Ne završava programe kako treba.

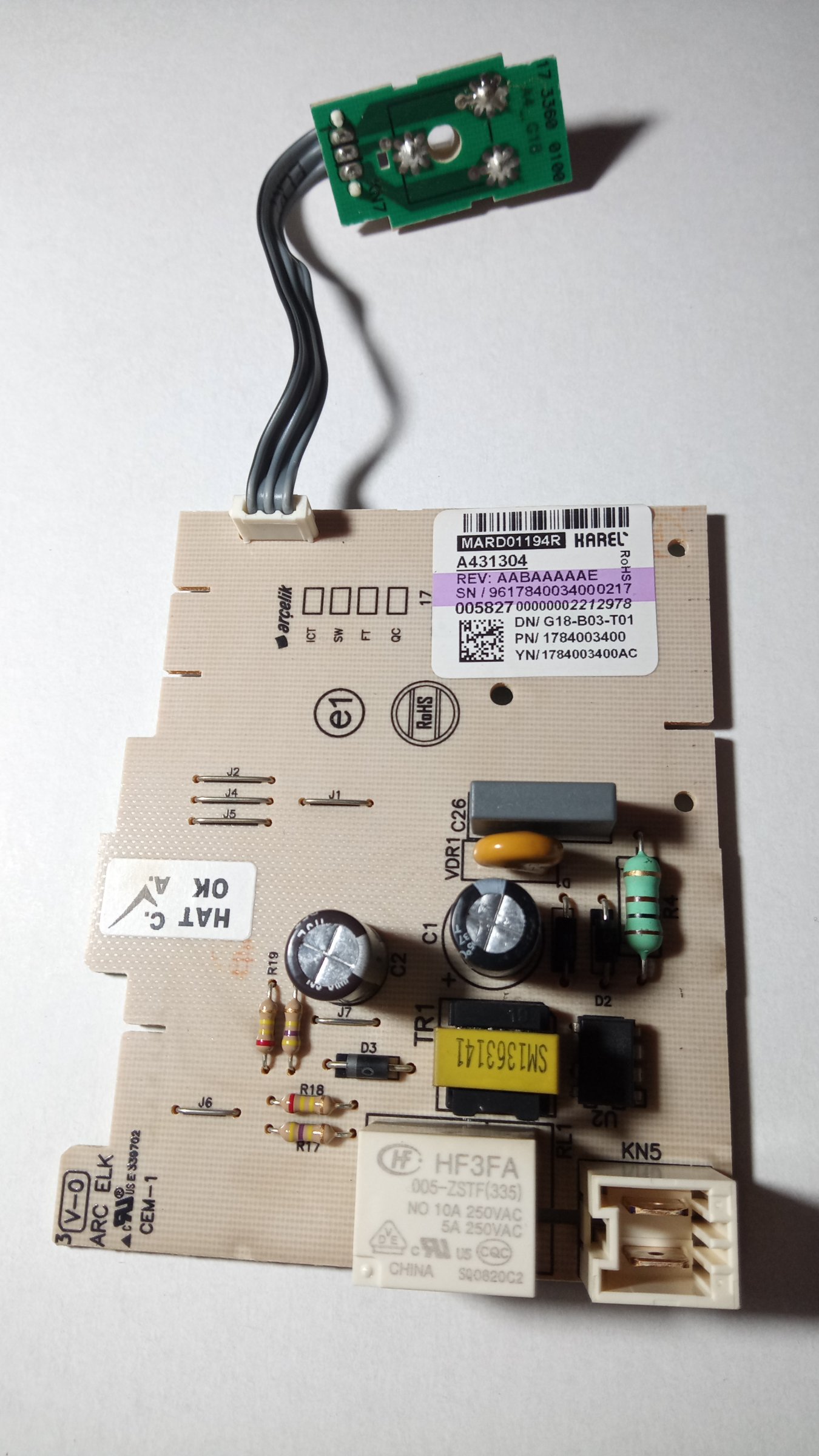

Posumnjao na programator i kad sam ga otvorio videlo se da su 2 smd otpornika pregoreni. E sad nisam mogao nikako da ustanovim njihovu vrednost, pa ako ima neko ovakav programator da pročita vrednosti ili neka šema, bilo bi dobro. Slike u prilogu.

[borat]

Za pocetak ustanovi na koju komponentu su vezani a ujutru ti slikam ostatak

[icko]

Idu na 4 izvod konektora, e sad šta je to, ne znam, nije mašina kod mene. Od taj izvod desni otpornik ide na masu, a levi na procesoru. Može da bude i oštečen taj izvod na procesoru, na masu nije probijen. Trebam ispitati šta dolazi na taj 4 izvod konektora da ne bi opet pregoreli otpornici.

[KASA1]

Desni oznake 223 (22K), lijevi 103 (10K).

Jedna od verzija ploče:

[icko]

Za pocetak ustanovi na koju komponentu su vezani a ujutru ti slikam ostatak

Pošto ova ploča od @KASA1 nije baš identična, dali i na tu tvoju ploču su te vrednosti otpornika? Za svaki slučaj ako još nije oštečen procesor, da ga ne dokusurim.

[icko]

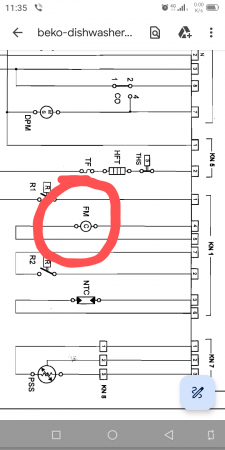

Našao sam jednu šemu na forumu od slične mašine, samo nisam siguran koji je to del u pitanju što je zaokruženo crveno.

[toni8]

Ti još treba vrijednosti?

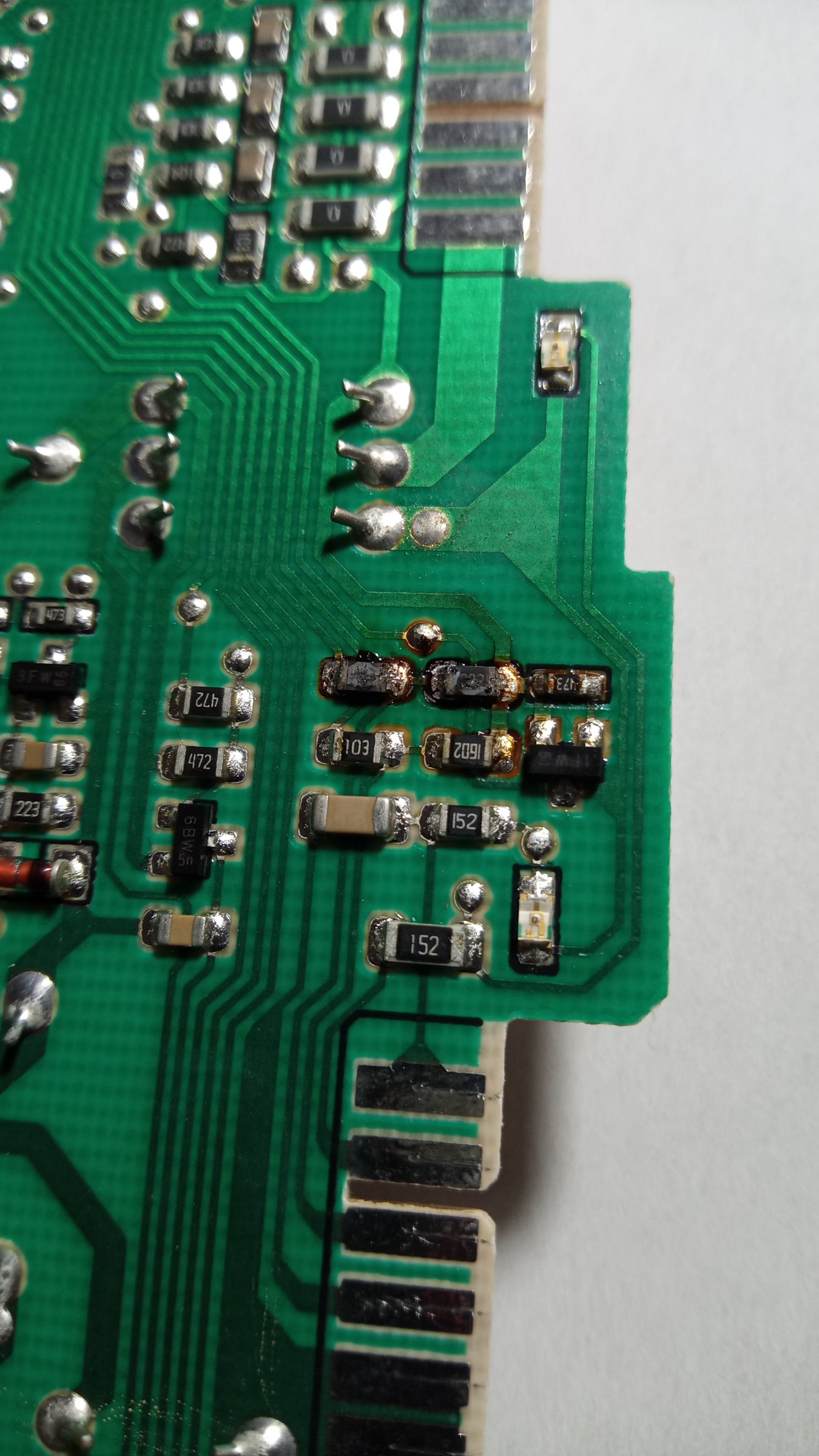

Na mojoj su drukčije okrenuti otpornici
Ja imam sličnu, tj čak dvije pločice.
Jednu sam kupio za 20 eura novu (Beko servis mi je naručio novu iz Turske), druga mi je stara isto ispravna (nije bio kvar do nje)

[icko]

Zamenjeni su otpornici 10K(lprema procesoru) i 22K(prema masu). Puštena u rad mašina i počinje primati vodu, ali samo do pola potrebne količine i stane.
Taj 5 izvod šalje 5 V do protokomera i nazad se vraća na 4 izvod i dalje prema ova 2 pregorela otpornika. E sad kako su mogla pregoreti ovakve vrednosti otpornika od 5V, pitanje e za razmišljanje.
Sumnjam da protokomer ne radi kako treba, pa očekujem da stigne drugi.

[jaro]

Od protokomera neće to da strada, ili nisi dobro ispratio žice, ili je ožičenje negde pročešano...

[icko]

Zamenjen i protokomer(bili su izgoreni, oksidirani priključni kontakti) i sada je sve u redu. I dalje mi nije jasno kako su pregorela ona 2 otpornika(10K i 22K), ali bitno sada je dobro. Hvala kolegama za vrednosti otpornika.
