Siemens masina za sudove modul

Post napisao tvmikro » 12 Nov 2019, 07:51

Donela mi musterija samo modul od sudo masine tako da tacnu oznaku ne znam.Ako neko ima semu ili zna koji tranzisto i tiristor idu.
Oznake sa ploce 704226

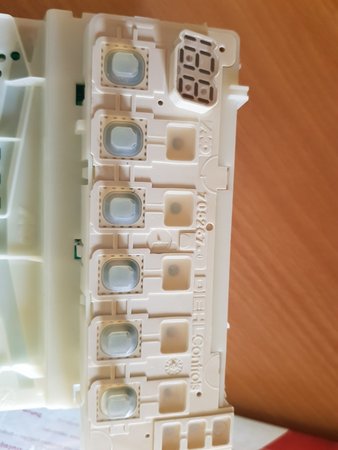

Oznake dodula 705267 Diehl Controls

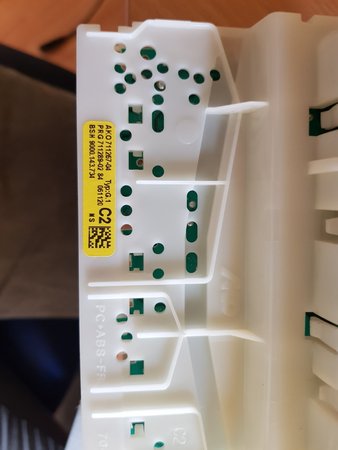

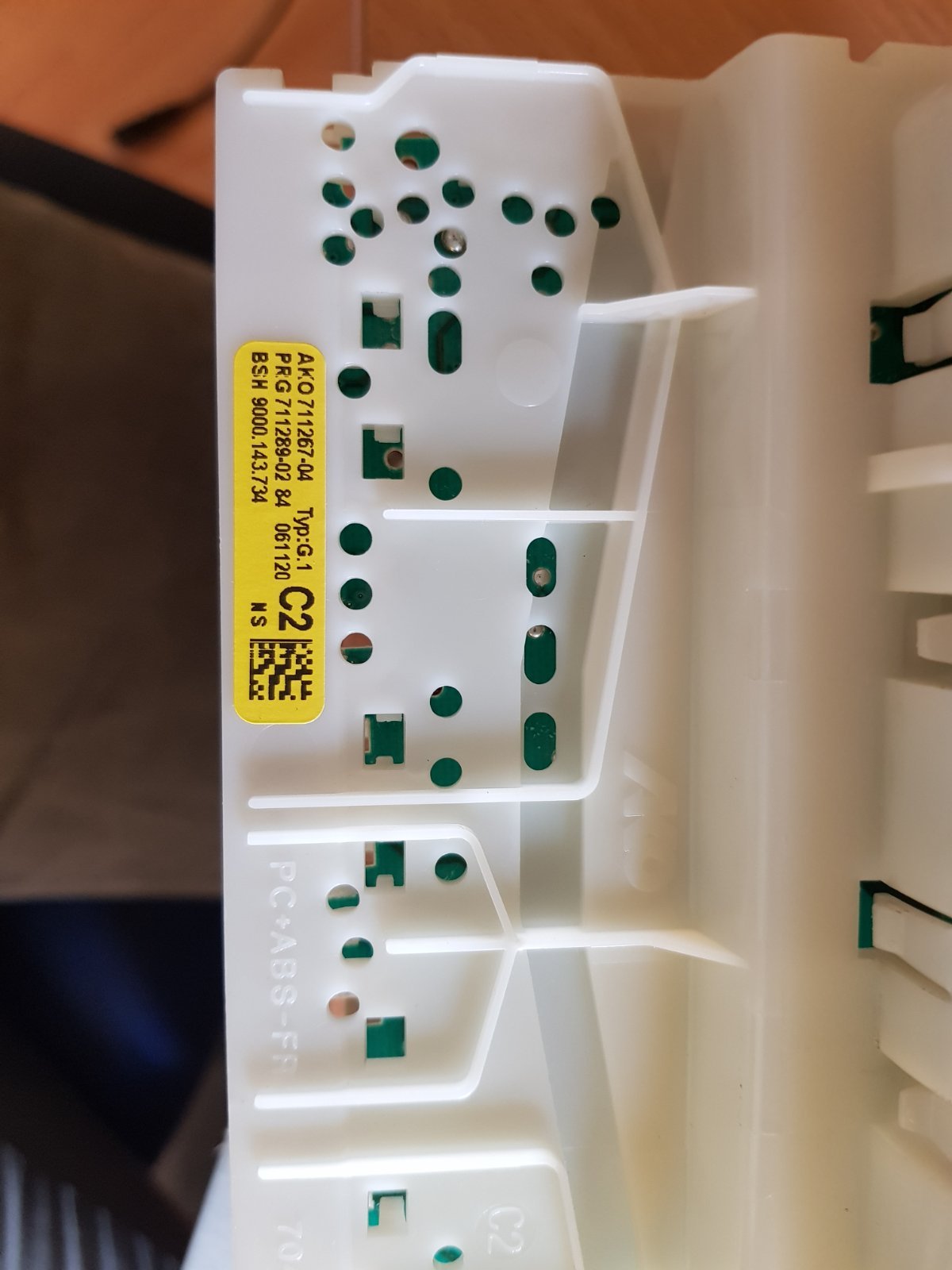

Nalepnica AKO7112674 AKO711267-04 :!:
PRG7112890284
BSH9000143734

Stavljam slike u prilog

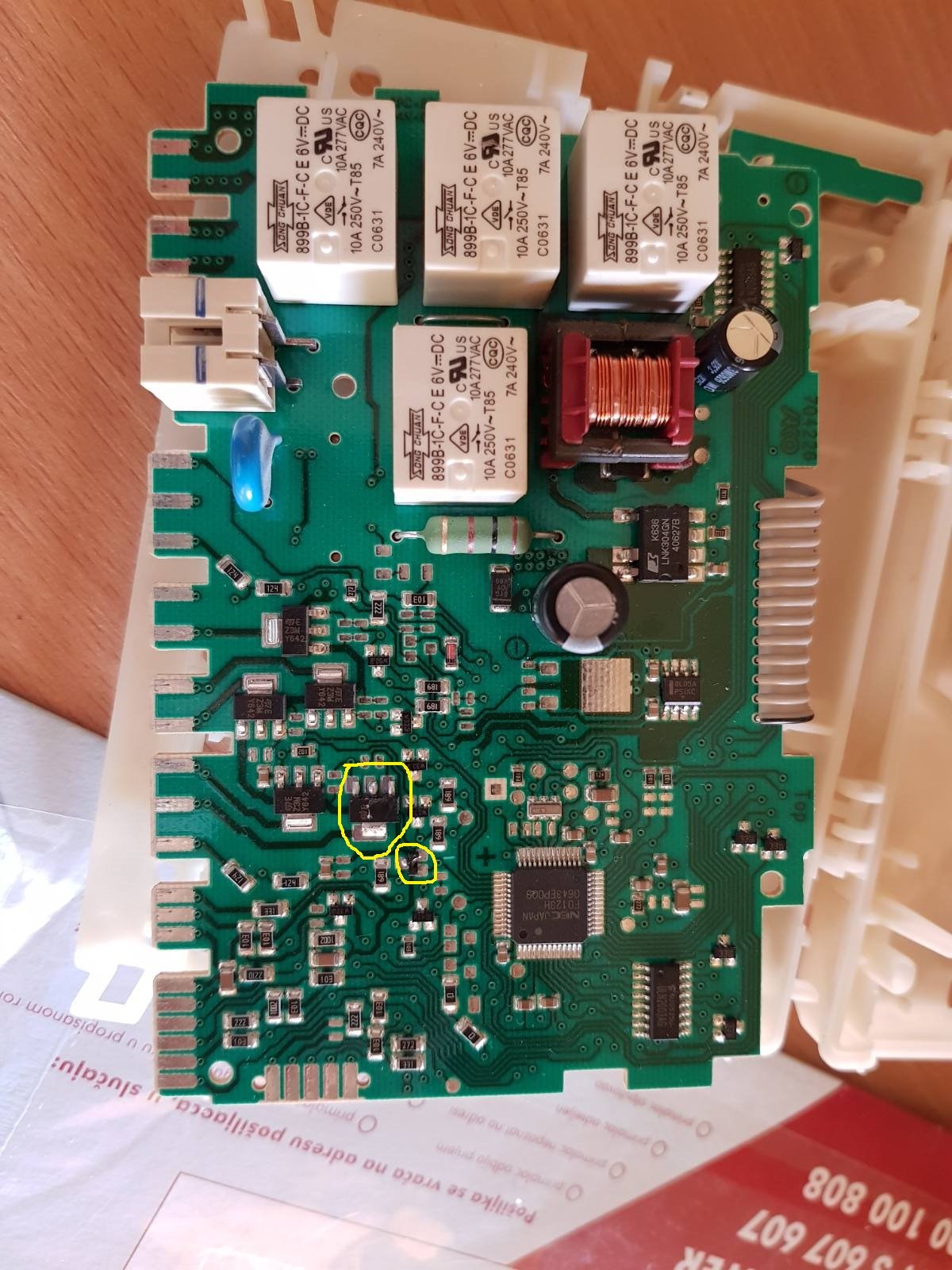

Ekspodirale su dve komponente pretpostavljam da je ovo tiristor Z3M kao i ovi ostali,ali mali tranziston ne mogu da odredim koji je.
Svaka pomoc dobro dosla.
Koja zamena moze umesto Z3M

Hvala unapred
Prilog
Siemens 1.jpg
Siemens 2.jpg
siemens 3.jpg
siemens 4.jpg

Avatar
jaro
bela tehnika
bela tehnika
Postovi: 1327
Pridružen: 21 Jun 2009, 11:53
Location: stara pazova
Contact person: jaro
Specialty: whitegoods

Re: Siemens masina za sudove modul

Post napisao jaro » 12 Nov 2019, 10:18

Valjda isti kao i ostali..?
Jel to crklo od ventila, ili pumpe?
Bez alata nema zanata!.....a bez znanja dzaba ti alat!

Avatar
tvmikro
gx
gx
Postovi: 606
Pridružen: 04 Jun 2007, 20:34
Location: SRBIJA,RUMUNIJA
Contact person: Vlada
Phone number: 00381642517307
Specialty: tv
Lokacija: Veliko Gradiste,Calafat
Kontakt:

Re: Siemens masina za sudove modul

Post napisao tvmikro » 12 Nov 2019, 12:31

Z3M je tiristor pretpostavljam,ali ovaj mali tranzistor neznam ovi drugi imaju oznaku w32 ili tako nesto.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25317
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Siemens masina za sudove modul

Post napisao Stolle » 12 Nov 2019, 12:41

Z0103MN, triak, ne tiristor. Staviš bilo koji 1A, 600V, ima ih pod raznim oznakama. Samo da je u tom kućištu.
https://www.st.com/resource/en/datasheet/z01.pdf
Recimo:
Z0103MN, MAC08MT1G (0,8A) BT134W-600D
https://www.mgelectronic.rs/search?Q=MA ... AsUI=false
https://www.mgelectronic.rs/trijak-bt-134w-600d
https://www.mgelectronic.rs/trijak-ft0107mn

W32, BCW32?
http://datasheetz.com/data/Discrete%20S ... heetz.html
https://www.mgelectronic.rs/search?Cid= ... AsUI=false

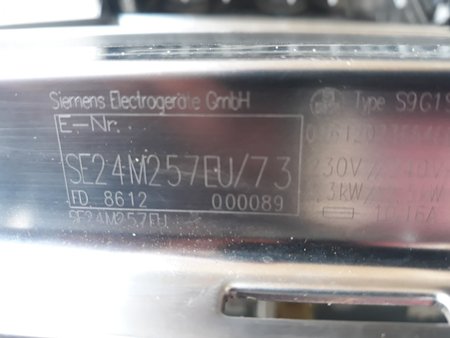

Oznaka mašine ti je na prvoj slici, pa upiši u naslov.
Oznaku modula sam ti ispravio.
"29 poslednjih dana u mesecu je najteže"

Avatar
nec
gxu
gxu
Postovi: 5038
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: Siemens masina za sudove modul

Post napisao nec » 12 Nov 2019, 14:38

tvmikro je napisao:
12 Nov 2019, 12:31
oznaku w32
Prema ono sto pokazuje merenje, to je digitalni tranzistor i treba da je ovaj http://www.s-manuals.com/pdf/datasheet/ ... xu_nxp.pdf
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
miodrag popovic
gx
gx
Postovi: 2977
Pridružen: 08 Nov 2006, 21:08
Location: Srbija
Phone number: 00381638773821
Specialty: tv
Lokacija: Pančevo Braće Jovanović 56

Re: Siemens masina za sudove modul

Post napisao miodrag popovic » 12 Nov 2019, 14:47

Teško da je procesor preživio kad je taj tranzistor oštećen.Spoji ploču na mrežni napon pa prati napone i da li se greje procesor,te poredi izlaze za te trijake na procesoru prema masi,usput proveri taj tranzistor na ploči koji ima ispravan za uzorak.
Ko izgubi dobitak, taj dobija gubitak
