Klima "FAMILY" greška L6

[rsinisa]

U gornjem desnom uglu piše:
94V-0
E173673
CQC 02001002072

a u donjem desnom:
MF1FDCPZ212-F
[2004.09.15]

To je sve od oznaka.

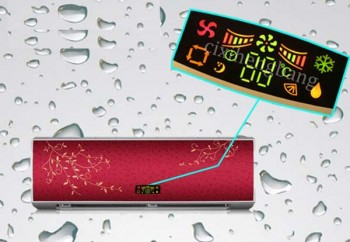

Došla mi je na popravak elektronika od klime na čijem daljincu piše "Family". Trenutno nisam u mogućnosti da napišem podatke sa ploče (uradiću to posle podne), ali mogu da postavim fotografiju sa interneta na kojoj se vidi displej.
Na ploči je jedan keramički kondenzator u sklopu PTC-a, a koji ide na AD konvertor procesora, otišao u kratak spoj. Kondenzator je zamenjen, ali se nekih 10-ak sekundi po uključenju na displeju ispiše L6. Ima li neko informaciju šta ova greška znači?
Zaboravio sam da napomenem da je NTC ispravan i sve što je u njegovom kolu, a sve do procesora, tj. obe komponente (otpor i kondenzator).
Pozdrav.
Sinisha

[gordecka]

Dobro, a sta se u 10-tak sec od ukljucivanja klime do pojavljivanja L6 desava sa klimom.Jel ukljuci vanjski ventilator, kompresor.Jel se ovore zakrilca, jel pocne turbina da se okrece....Malo je to podataka .Kako si ispitivao NTC otpornik,samo omski, ili i na temperaturu, posto sam imao slucajeva da pokazuje da je ispravan kada se meri na sobnoj temperatuti, a kada krene gas da isparava on ode u Mom vrednost(cevni NTC).Daj malo vise podataka.

[milan]

Napisace vise podataka veroatno, popodne.
Kako ima plocu od elektronike ispred sebe, trebao je popisati oznake sa nje.
Pitanje je oko greske L6, pre popravke da li je imao neku gresku?
Da li je pokrenuta diagnostika, i da li moze da se ponisti greska?
L6 bi trebalo da je kompresor upitanju, izolacija,
@Nike ce to odgovoriti i objasniti
Svi brojevi i oznake koje postoje treba ih ispisivati ovde.

[rsinisa]

Stigla mi je samo ploča bez ičega, došao sam kasno kući pa nisam imao puno vremena, sad sam na poslu i ploča nije ispred mene.
Oba NTC-a (jedan je u plastici, drugi u bakru) su ispravna omski i menjaju vrednost promenom temperature. Malo me brine to što je probio kondenzator koji se nalazi izmedju plusa i AD ulaza jer do sada u praksi nisam video keramički kond. koji je probio na uredjaju koji radi na 5V pa se bojim da to što je spržilo kond nije spržilo i AD.
A pisao sam sada jer sam hteo da uštedim na vremenu i popodne odmah krenem dalje sa eventualnim predlozima jer je klima iz pečurkane i nema puno vremena.
Više informacija popodne.

Hvala na interesovanju.

Pozdrav.
Sinisha

[rsinisa]

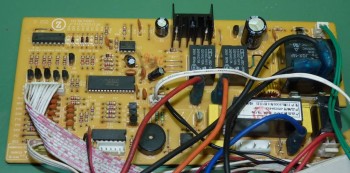

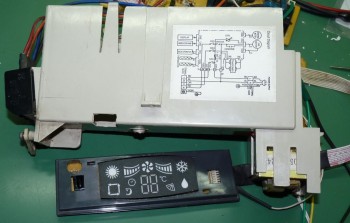

Evo i fotografija. Na prvoj se vide displej i kućište u kome se nalazi elektronika, a na drugoj kompletna ploča pa možda neko i prepozna o kojoj je klimi reč.
Na ploči nema puno oznaka, prepisaću to što piše, možda i pomogne.

U gornjem desnom uglu piše:
94V-0
E173673
CQC 02001002072

a u donjem desnom:
MF1FDCPZ212-F
[2004.09.15]

To je sve od oznaka.
Inače, u koji god mod da je postavim, na displeju se "vrti" ventilator i ove crtice pored njega idu od sredine ka krajevima i posle oko 20-ak sekundi ispiše L6. Naravno, svi ostali podaci su ispravno prikazani na displeju.

Ako neko ima ideju šta bi moglo da bude, neka napiše, proveriću, jedino što ne mogu da proverim kompletno sve u radu nego samo ovako bez ostalih mehaničkih komponenti. Razmišljam da li postoji šansa da se javlja ova greška zato što neka od meh. komponenti nije prisutna?

Pozdrav.
Sinisha

[milan]

Ako ti nije problem, da popises i oznake na IC kolima, sa PCB oznakama.

[rsinisa]

Evo oznaka IC-ova:
IC4 - MOC3021 (optotriak)
IC2 - ULN2003 (7 darlingtonaca)
IC1 - TMP86P808N (TOSHIBA mikrokontroler)
IC3 - 24C02 (EEPROM)
IC7 - 74LS138 (1 od 8 dekoder/demultiplekser, ovde se koristi za ganjanje displeja u multipleksu)

Inače, drugar koji mi je doneo ploču nije siguran koja je greška pisala kod skidanja, a ja nisam ni uključivao pre popravke jer je on po ponašanju klime iz iskustva pretpostavio da ima neke veze sa nekom od termo sondi (i bio je u pravu), nego sam odmah krenuo da ispitujem taj sklop.

Pozdrav.
Sinisha

[frigoservisbata]

Kada ti ispise gresku jer ti je nakacen ventilator unutrasnje jedinice?Ako probas elektroniku bez ventiltora ispisace gresku jer elektronika ne ocitava da se on okrece.A sto se tice kvara sa tim kondenzatorom,obzirom gde se koristi klima, ne treba da te cudi sta sve tu moze da crkne jer uredjaj radi u konstantnoj vlazi,tako da...

[rsinisa]

Ne, ništa nije priključeno i moje mišljenje je da bi to mogao da bude problem, ali mi je drugar rekao da probam u režimu grejanja jer tada ne uključuje ventilator dok ne postigne temperaturu. Mada, u bilo kom režimu, pri bilo kojoj temperaturi, animacija pokazuje da se ventilator okreće, a i postoji napon na njegovom konektoru. Vidim da dolaze 3 pina sa ventilatora i vidim da na dva idu +5V i masa, a treća je verovatno povratna. Ne znam šta treba da ima na toj trećoj pa sam simulirao, preko otpornika od 1K, sve što mi je palo na pamet - fiksni plus, fiksna masa, lagano menjanje stanja, ali uvek ispiše grešku. Znači, dok se ne zakači na ostatak, teško da može išta dalje da se utvrdi jer ne znamo šta znači L6. OK, ja ovo vraćam drugaru, a on kad to montira, videćemo šta se dešava, javiću.
U medjuvremenu bi mi koristila informacija kog tipa je davač sa ventilatora, da li proizvodi napon ili je u pitanju povorka impulsa?

Pozdrav.
Sinisha

[GTI]

Treba da je impuls.Sto se ploce tice,nju ne prepoznajem,ali sam taj displej vidjao na starijim Neo klimama.

[frigoservisbata]

Ja ne poznajem elektroniku dovoljno,ali sam skoro siguran da je ta greska(l6) jer nije ukljucen ventilator...Vecina klima ima tu zastitu,jer kada ne radi ventilator,nema izmene te ce da zaledi klima,i tako moze da dobije tecan gas u kompresoru,sto se ne sme desiti...Animacija nije bitna...Ja sam vidjao takve klime a kojeg su naziva bile nemam pojma,tj.ne mogu da se setim....

[rsinisa]

Ljudi, hvala vam svima mnogo, dobićete povratnu info čim elektronika bude vraćena u klimu.

Pozdrav.
Sinisha

[rsinisa]

Elektronika je vraćena na klimu i famozna L6 greška se ne pojavljuje što znači da je u pitanju bila povratna info sa ventilatora.
Gazda klime kaže da je pre popravke klima izbacivala grešku L2. Sada radi nekih 20-ak minuta i izbacuje grešku E5 i onda klima radi još neko kratko vreme i zatim prestaje. Po iskustvu mog drugara to bi trebalo da ima veze sa sondom na isparivaču. Ja sam merio otpornosti obe i iznenadio se kad sam video da nisu identične iako su ostale komponente sklopa za obe sonde iste. Sad je pitanje da li obe sonde treba da imaju isti otpor ili ne (naravno pri istoj temperaturi)?

Pozdrav.
Sinisha

[gordecka]

Malo je to sad tesko da ti neko pomogne, posto ti samo gledas te greske sa elektronske strane,ali to moras spojiti i sa frigo stranom.Jel neko dopunjavao mozda klimu (tvoj drug, bilo ko -pitajte gazdu),koliki je pritisak klime u radu pre pojavljivanja greske i iskljucenja klime, koliko struje vuce kompresor, jel klima cista.....Sonde bi trebalo da imaju istu vrednost samo sto je jedna u bakarnoj cevcici radi ostvarivanja boljeg kontakta sa cevi u koju je postavljena.Promeni oba senzora za pocetak, i daj malo vise informacija.

[rsinisa]

Znam, i meni je ovako malo teže da radim, ali trenutno je takva situacija. Elektronika je spojena danas, ali je sve to malo dalje od moje lokacije pa ne mogu da odem lično, bar ne trenutno.
Drugar je odličan i iskusan frigomehaničar i on bi znao da nešto od toga što si pitao nije kako treba, a i on održava tom čoveku rashladnu tehniku godinama tako da je upoznat detaljno.
Da, jedna jeste u bakarnoj cevčici i ona ide na isparivač, a druga je kao u nekoj plastici. Po tome što si ti rekao, onda je ipak problem u sondi jer pri merenju nemaju isti otpor, a i na ulazima za AD konvertor nisu isti naponi za obe sonde. Probaće zamenu sondi pa ćemo da vidimo.

Pozdrav.
Sinisha

[priluk]

pozdrav ja sam imao situaciju na gorenju E5, bijo je nedostatak freona neznam da li mozes to dvoje povezat a freon je 407 C

[frigoservisbata]

Na vecini klima su sonde iste vrednosti,ali ne na svim(recimo na LG klimama nisu iste vrednosti)...Nek proveri taj majstor malo sta se tu desava,tesko ovako da se moze pomoci,narocito jer je klima no-name...

[nike]

L1 i L2 bi trebale biti oznake greški sondi.
E5 bi trebala biti oznaka greške motora ventilatora unutarnje jedinice.
Najvjerojatnije Hall senzor motora ne radi ako motor vrti.
Treba ispitati dali senzor daje impulse kada se ventilator vrti rukom.

Vrijednost sondi nemam pojma ali na 25°C bi trebale imati lijepi okrugli broj.

[rsinisa]

E5 bi trebala biti oznaka greške motora ventilatora unutarnje jedinice.

Najverovatnije da je za ovu klimu L6 kod greške koju pominješ jer se javljala nekih 20-ak sekundi po uključenju elektronike "na suvo". Sada klima radi 20-ak minuta pre greške. Hvala u svakom slučaju.

Pozdrav.
Sinisha

[nike]

Elektronika sa slike je prilično jednostavna i na njoj nema petlje za mjerenje struje, tako da mislim da nema nikakvih drugih dojava osim neispravnih sondi, neispravnoga motora ventilatora i temperatura sondi izvan postavljenih limita.
Onda treba mjeriti temperaturu cijevi gdje je smještena sonda isparivača.
Vjerojatno je tu neki problem ili neispravne sonde krivo očitavaju.
Sonde uroni u hladnu vodu s ledom i polako zagrijavaj do 80-ak°C. Ako cijelo vrijeme daju kontinuiranu promjenu napona onda su ispravne, a ako promjena ide skokovito onda su neispravne (mjeri napon jer je sonda poluvodič i otpor nije najsigurniji pokazatelj ispravnosti).
Ako nije do sondi, onda treba pratiti rad ventilatora dali je normalan i dali se možda previše ne grije, pa da ga interna zaštita ne gasi, pa onda hall element ne dojavi da je ventilator stao, ili se ne vrti pravom brzinom.
Taj displej sam viđao na nekim klimama ali se ne mogu sjetiti kojim.

Nikad neću shvatit koliko su ljudi glupi. Uzgajaju gljive čiji urod ovisi o klimi a jedan urod vjerojatno premašuje deseterostruku vrijednost ovog smeća.

Dijagnostika BLDC motora (ako je taj u pitanju, u što čisto sumnjam):
http://www.mylg.co.uk/data%20for%20site ... Motors.pdf
