Gorenje KAS53NFO CE-KFR32G/N1Y Pcb - REŠENO

[NOVI]

Poz,

molim znalce ako mogu pomoći savjetom.
dobio samOD kolege elektroniku od klime na popravak.
neradi komunikacija prijemne jedinice i glavne ploče:
ispitan ir prijemnik HS0038 i stavljen novi radi sigurnosti.
vodovi do pcb =ok
napon 5V=ok
napon 12v=ok
sam prijemni modul radi super na cca 2-3 metra testiran na home made sklopljenom testeru.
daljinski repariran radi sigurnosti --radi ok na fotoaparat mobitela
na glavnoj Pcb svi naponi =ok
test mod sa tipkalom radi tako na na displejima ispiše temp 24 celzija, zapišti zujalica i dade 220v na potrošače.
upali i ostale segmente na prijemnom modulu.
skinuo sam dump eeproma ST24c04 pa ako imate za usporedbi isparvni.
Sa daljinskim n eradi komunikacija ni na jednu tipku na desetke centimetra razmaka.
Na samoj ploči piše
CE-KFR32G/N1Y
Na naljepnici piše CE-KFR48G/N1Y

PROCESOR=D789188CT-028
EEPROM=ST24C04

da li je tko imao sličan problem da dade smjernice

[Tehnik]

Probaj ovaj od @Rumba King :
viewtopic.php?p=167096#p167096

[NOVI]

Vane:

ne znam dali će biti problem što je na mojoj naljepnici na eepromu broj 40222 ?

[Tehnik]

E to nezna sta im znace ti naljepnici

[NOVI]

nažalost ne pomaže ni taj dump.
razmišljam da nabavim zamjenski daljinski za klime.

nisam u tome faxu pa molim savjet:
unutra na pločici daljinskog Gorenje se nalazi neki broj sa cca 4-5 cifri ako se sjećam.
Da li je to cod koji se mora ukucati u zamjenski daljinac ?
Da li je procedura slična za većinu modela ili moram imati neki manual kako se to upisuje-opet problem.
sreća da perilice rublja i suđa nemaju tih problema sa daljinskima.
hvala na svakom savjetu.

[toce]

Postavi sliku elektronike malo jasniju da vidim o kojoj se ploci radi.

[frigoservisbata]

nisam u tome faxu pa molim savjet:
unutra na pločici daljinskog Gorenje se nalazi neki broj sa cca 4-5 cifri ako se sjećam.
Da li je to cod koji se mora ukucati u zamjenski daljinac ?
Da li je procedura slična za većinu modela ili moram imati neki manual kako se to upisuje-opet problem.
sreća da perilice rublja i suđa nemaju tih problema sa daljinskima.
hvala na svakom savjetu.

Kod se ubacuje tako sto klimu ukljucis u standby i stiskas redom dok ne bipne.Ili ako znas koji je kod ukucas ga odmah.To je ploca od mideine klime.U velikoj vecini slucaja je sam IR prijemnik kvar,ako nije on onda verovatno procesor.Nisam elektronicar,al moje iskustvo je takvo...

[NOVI]

Toce:
evo jasnijih slika u RAR
promijenio sam :
IR diodu u daljinskom
kvarc metalni za IR
IR prijemni modul SH0038

frigoservis bata:
da ako je procesor ne mogu mu ništa pomoći jer je "NEC"

[vlajkosdb]

Ako si menjao IR prijemnik,da li si vodio racuna o pin out,tu se najcesce pravi greska prilikom zamene,i nije SH0038,vec HS0038xx,...takodje proveri zamenom kristal mikrokontrolera...sad vidim da si u prvom postu napiaso dobro HSxxx...

[Stolle]

Slike se postavljaju isključivo u JPEG formatu. Jasnije, mislio je i u većoj rezoluciji, ove su ti opet male.

[NOVI]

stolle:

pa i jesu u .jpg

otvoriš u XP softu "office picture manager" i vidjet ćeš da su 831x434 dovoljno veliko,jedino ako si mislio da se ne postavlja unutar RAR datoteke za kompresiju.
koji element te zanima da ga ne vidiš pročitati da ti kažem koja je vrijednost.?


vlajkosdb:
ma ok, kolega te dječje bolesti sam preskočio --muče me ozbiljniji problemi od zamjene nožica na IR prijemniku (bez ljutnje).
daj pomagajte konkretnim savjetima ako možete

[toce]

A jesi li probao sa tasterom za reset da pritisnes i zadrzis malo pa onda da probas dal ce da radi dalinski ?

[Stolle]

...jedino ako si mislio da se ne postavlja unutar RAR...

Da, slike treba da se vide. Ako ima SMD komponenti i treba da se vide, onda se mogu postaviti zapakovane u velikoj rezoluciji.

[NOVI]

toce:
jel misliš na onaj jedini prekidač na ploči (PCB) za direktni mod kada upali displej na 24 stupnjeva ?
probati ću nisam znao da to pali kao reset na perilicama

[frigoservisbata]

Mislim da ne misli na to dugme,vec na dugme na daljinskom.Ja ne znam da to dugme na ploci moze da resetuje plocu.

[NOVI]

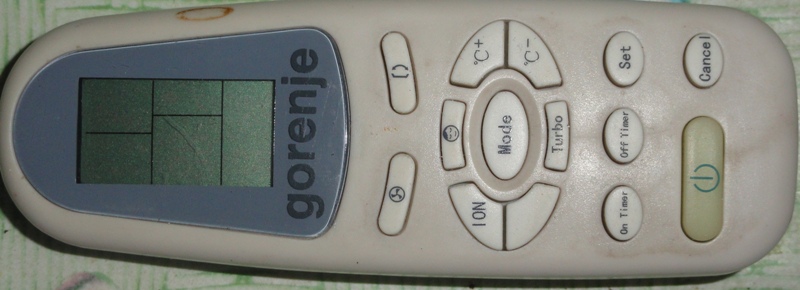

evo slike daljinca pa Vas molim za savjet kojim dugmetom se to može resetirati da probam pa možda pomogne

[frigoservisbata]

Sa zadnje strane gde su baterije pogledaj da li ima neki reset.

Edit:Si ti siguran da je to daljinski od te klime?Meni lici na daljinski od starijih modela Gorenje,a ustvari su to bile klime(Elinlux,tj.Vestel).Probaj univerzalni daljinski,ili neki od Midee,mada i tamo ima dve frekvencije na koje rade.Nisam siguran da je to daljinski od te klime,tj.ploce..

Daljinski bi trebao da bude ovakav kao u prvih par slika.

Kod: Označi sve

https://www.google.rs/search?q=gorenje+klima+remote+control&source=lnms&tbm=isch&sa=X&ei=HOivU_uTHqmm0AXOx4GICQ&ved=0CAYQ_AUoAQ&biw=1280&bih=890#q=midea+aircon+remote+control&tbm=isch

Tvoj lici na ove

Kod: Označi sve

https://www.google.rs/search?q=gorenje+klima+remote+control&source=lnms&tbm=isch&sa=X&ei=HOivU_uTHqmm0AXOx4GICQ&ved=0CAYQ_AUoAQ&biw=1280&bih=890#q=vestel+aircon+remote+control&tbm=isch

Sada sam siguran 99% evo slika sa klimom i izgled daljinskog

Kod: Označi sve

http://airconditioner.tech-details.com/brand/Gorenje/

Kod: Označi sve

http://im.tech-details.com/jpg/airconditioner/Gorenje/Gorenje_KAS351.jpg

Zato ti i ne radi prijemna jedinica..

PS:Pozdravi kolegu...:)

[NOVI]

kolega, pa ako je to tako ja se danima hebem sa popravkom elektronike bez veze.
Čak sam naručio i SMD chip 74HC164 u prijemnom modulu, iako znam da on ne bi trebao utjecati na rad IR prijemnika-- jer je driver za displeje i led prikaze .

U daljinskom nema toga reset tipkala jer bi ga primjetio kad sam mjenjao IR diodu predaje, te quartz kristal mikrokontrolera.

Problem je što mi je sa elektronikom poslao i taj daljinski u kompletu.
Ja sam ga pripitao da li je isprobao taj daljinski na drugoj istoj ispravnoj klimi on je rekao da je i da radi -e sad.....

Molim te za savjet koji model zamjenskog daljinskg bi bilo dobro nabaviti da je što sličniji i da mi proradi od prve.
hvala na savjetima

P.S. na kojega kolegu si mislio da pozdravim '

[frigoservisbata]

Mislio sam na tog sto ti je uvalio tu plocu sa tim daljinskim...:)

Gde je originalni daljinski?Pitaj tog takozvanog majstora?

Bilo koji univerzalni daljinski za klime ce da radi sa tom plocom,ili probaj neki original od Midee.Ne znam oznake ja tih daljinaca napamet.

Univerzalni za klime su drugaciji od onih za TV,mnogo su jednostavniji,samo se potrazi kod,upari i to radi sve kako treba...

Kod: Označi sve

https://www.google.rs/search?q=univerzalni+daljinski+za+klime&source=lnms&tbm=isch&sa=X&ei=k_SwU7HoE8n70gWe0ICADw&ved=0CAYQ_AUoAQ&biw=1280&bih=890

Uputstvo univerzalni daljinski klime

Kod: Označi sve

http://blog.avmarket.rs/univerzalni_daljinski_uputstvo/

[NOVI]

kolega ove adrese će mi biti od velike koristi za buduće jer mi to nije fah.
hvala na trudu i iscrpnim odgovorima
da si bliže mogli bi na za sada plaćam virtualnu pivu-ko zna možda jednog dana će i to biti moguće ja platim a ti piješ putem weba.
malo šale ali izludilo me ovo ideš u nešto gdje nisi doma i onda problem, a misliš elektronika je elektronika.
Javim se kada nabavim origigi daljinski er ga ima za nabaviti-raspitao se

:sm:
