djenka je napisao:: :

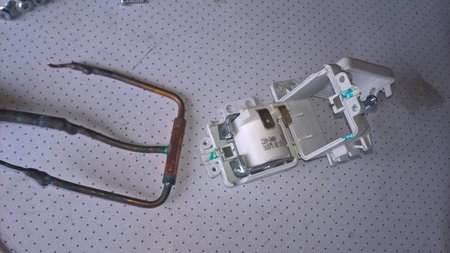

Na ventilu je jedna buksna veća druga manja,oznaceno da nemogu zice da se pomesaju. Pitanje za tebe i Nika zašto,ako je napon na njoj naizmenican 220v 50hz ???
To možda ima i možda nema veze sa tim. Ovisi dali proizvođač koristi iste elemente za oba tipa napona. Svi proizvođači špula proizvode špule i za AC i za DC!
Ako koriste iste kaleme i iste stopice, eto odgovora!

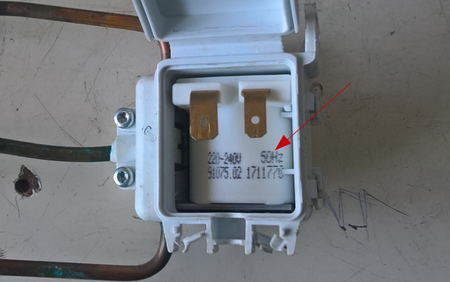

Ovo je tvoja slika!
Zašto bi proizvođač stavio oznaku 50Hz na DC špulu? Stavio bi DC oznaku ili ništa umjesto 50hz. Standardni DC naponi za špule su 12V i 24V jer se DC napon u automatici koristi zbog sigurnosnih zahtjeva za operatere (zaštita od napona dodira niskim naponom do 50V).
Osim toga, da razjasnimo neke temeljne stvari.
Špula, bila za izmjenični ili za istosmjerni napon kod standardnih elektromagnetskih ventila za rashladu ne radi ništa drugačije. Ona samo privlači u centar zavojnice osovinu koja je oprugom izbačena iz centra.
Dakle, kada je prisutan bilo koji napon, bilo kojeg polariteta, stvori se magnetno polje i osovina koja je od feromagnetnog materijala krene prema centru zavojnice. Znači, šta se tiče mehaničkoga funkcioniranja osovine ventila, potpuno je svejedno koji je polaritet napona i kojeg je tipa zavojnica. Neće osovina elektromagnetnog ventila krenuti u drugom smjeru mijenjanjem + i - polariteta na zavojnici osim ako osovina nije stalni magnet, u šta čisto sumnjam.
Zavojnice za istosmjerni i za izmjenični napon se razlikuju samo po tome da, u slučaju da je izmjenični napon, ukupni otpor (
impendancija) zavojnice treba biti u funkciji potrebne snage da špula izvrši mehanički rad.
Pa tako, ako je špula snage 4 W onda njeni omski i induktivni otpor zajedno moraju imati vrijednost da izmjenična struja kroz zavojnicu bude 4/220 tj 0,018181818 A. Na 220V taj ukupni otpor
(induktivni + omski) mora onda biti 220/0,018181818 = 12100Ω
Kod istosmjernog napajanja špule, špula samo predstavlja omski otpor i nema induktivne komponente, pa onda cijeli omski otpor treba da je 12100Ω za istu snagu špule.
Zbog toga se zavojnica za istosmjerno napajanje mota žicom drugačije debljine nego ona od izmjeničnog napajanja. I to je cijela razlika.
Ovo gore je taj teorijski dio, i sigurno je da, ako ga znaš, nećeš pokušavati ispravljati struju za ventil koji je sa špulom namijenjenom za izmjenični napon kako piše na njoj.
U slučaju da treba promijeniti polaritet napajanja, da bi ventil promijenio položaj, kao kod nekih ventila, onda bi trebalo i da tvoje napajanje promijeni polaritet.
Moje pitanje je, dali tvoja automatika mijenja polaritet napajanja da bi izvršio promjenu smjera ventila ili nema promjene polariteta? Odgovor na to pitanje će nam mnogo toga razjasniti.
Kod: Označi sve
https://www.solenoidsolutionsinc.com/custom-solutions/latching-solenoid-valves--low-energy/
Latch Valve Designs
Reversing electrical polarity is accomplished in one of two ways. A two-wire coil design has one winding and the device's electrical source changes the polarity applied to the valve. Alternatively, a three-wire coil design has two windings in opposite directions. Power is then selectively applied by the device's power source to one of the windings creating a certain polarity or applied to the other winding for the reverse polarity. Again,
electrical power is applied in brief 20 to 50 millisecond pulses after which no power is applied. Three-wire valves are more expensive than two-wire valves. Latching valves operate on DC current.
AC current can be used, but a special valve coil must also be used to convert the AC to DC current.
Dakle 2 su moguća scenarija kod originalnog proizvoda:
1. U igri je elektronika koja daje 20-50ms impuls i mijenja polaritet napajanja i DC zavojnica (onda na špuli ne bi bilo 50hz oznake)
2. U igri je elektronika koja daje samo 20-50ms impuls i specijalna zavojnica koja konvertira AC u DC napon (najvjerojatnije kod tog ventila sa slike)
Zašto kod tebe bruji kad ga staviš na izmjenični? Zato što je predugo napajanje prisutno na ventilu:
Latching Solenoid Valves Operation
In the case of a latching valve, a permanent magnet that requires no electric input is built into the top of the valve. The small magnet's field is not enough to activate the plunger. However, when the valve is switched opened with full power, the permanent magnet is strong enough to keep the valve open. This allows the valve to remain open after the initial electrical power has been turned off, thus offering significant potential energy savings. The valve will remain open until another electrical charge, of opposite polarity, is applied. This is particularly beneficial in applications where a valve remains open for long periods of time or if the valve is battery powered and must conserve as much energy as possible.
In general, a latching solenoid valve is a very balanced system. All components of the valve, pressures, power inputs, and operating conditions must be stable and within the design specification. Small deviations will likely cause the valve to not operate properly. For instance, latching valves do not operate reliably when they are subject to vibration.
The electrical current applied to a latching valve is very brief, typically in pulses of 20 to 50 milliseconds. The device's electrical control system must control these pulses precisely. If they are too short, the valve will not respond and if they are too long the valve will open and then close again or vise versa. This is commonly referred to as re-latching. The voltage must also be stable not varying more than +10% or -15% of rated voltage.
Dakle, ovo brujanje ventila uzrokovano predugim impulsom tebe navodi na pomisao da je to DC zavojnica!
nije to prekidac za svetlo kao u kucama, tako i ovde kazem, kratko trajan impuls i bistabil menja stanje
Pivo drugi put!

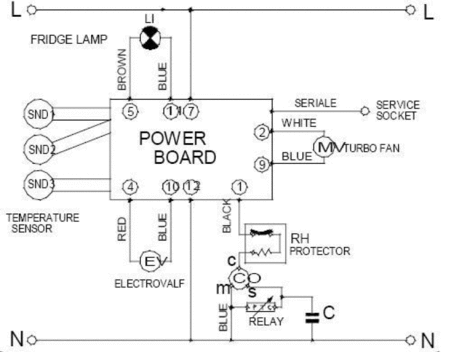

ili bar neku shemu, ima se moze se kod mene za rucak socivo sa junetinom i kupus salata
