Centrifugalna crpka za vodu ELEKTROKOVINA - RESENO

[dacqo]

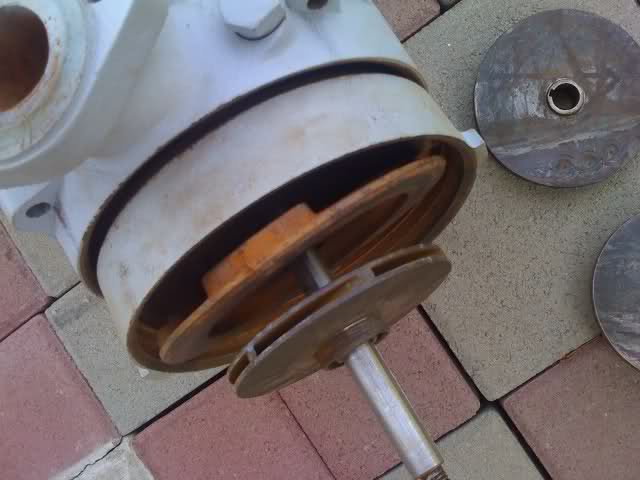

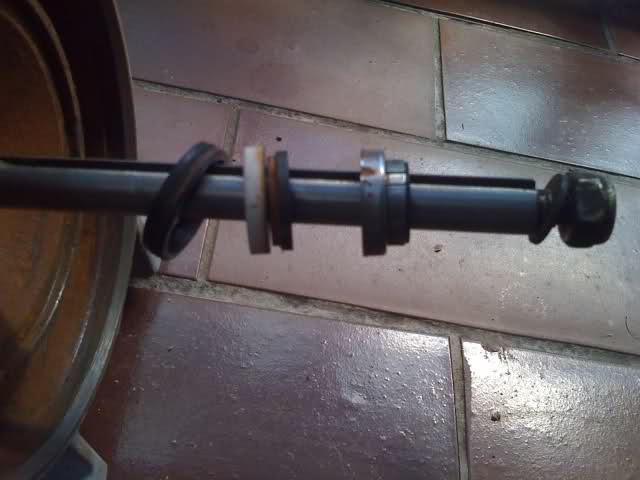

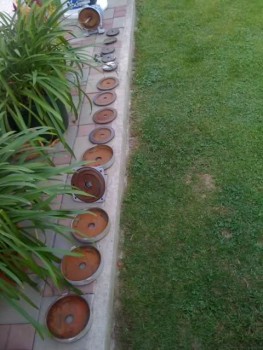

Molio bih malo pomoc oko ELEKTROKOVINE centrifugalne crpke za vodu tipa 2T80B2VC55T... 1,4kW na 380V...0,5-1,5l/sek... naime, crpka je bila izbacena iz upotrebe kod prijatelja, ja je dobio, jedva rasturio zbog jake korozije, ocistio, motor proradio, ali kad je doslo do sklapanja - problem. Pocetak sklapanja nikako da ukapiram, a i nisam bas obratio puno paznje sto zbog neke bezvezne zurbe, sto zbog velike muke dok sam rasklapao. Najveci problem mi je pocetak odnosno prvi delovi koji se "nabadaju" na osovinu, tamo je jedna okrugla gumena plocica, semering na koji se ta plocica navlaci pretpostavljam i opruga koja drzi semering i gumenu plocicu tik uz telo crpke, ali odnekud su se "stvorila" i dva tanka celicna prstena kojima ne znam mesto..
Ukoliko mi neko moze poslata neki "eksplodirani" prikaz svih sastavnih delova crpke nadam se da cu moci da je sklopim
Hvala unapred

[Oblazek]

Taj semering je iz dva dela a verovatno ti prstenovi su ispali iz semeringa gde se nalazi opruga ,posto je to stajalo duze vreme trebalo bi da zamenis komplet semering.

[dacqo]

..kao prvo bih da zamenim ali neznam gde u skoplju ima odgovarajuci servis elektrokovine, drugo ne verujem da su celicni prstenovi sa semeringa jer unutrasnji otvor prstenova je veci od promjera semeringa...

[nike]

To je višestepena pumpa.
Probaj nači od Grundfodsa sličnu i njen exploded view. To ti je sve ionako kopija.

[dacqo]

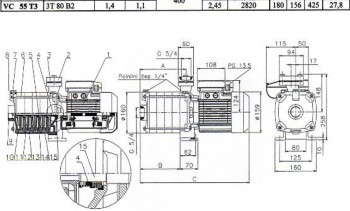

..jedino sto sam uspeo pronaci na netu je bas za konkretnu crpku ali je prilicno losa slika a i nije nesto puna svih stvari koje bas meni trebaju

[nike]

Kao što sam rekao, probaj s Grundfosom!

[dacqo]

..zao mi je, nemogu da otvorim nijedan od linkova koje si mi poslao

[hagula]

pokusaj ovako

[nike]

http://net.grundfos.com/Appl/WebCAPS/cu ... MAinternal

[dacqo]

pokusaj ovako

hvala svima, ali bas je ovo to sto mi je bilo potrebno i to za konkretni model pumpe, HVALA jos jednom
