Regulator motora sa TDA1085C

[bora 73]

Pozdrav stručnom timu i kolegama i ostalim članovima foruma!!
Potrbna mi je pomoć u vezi regulacije broja obrtaja kolektorskog motora iz mašine za veš.
Nekada iz neke mašine izvađena je elektronika sa kolom TDA 1085C.
Molio bih vas za šemu vezivanja ako je imate. U principu meni treba da regulišem jedan takav motr sa taho-generatorom.

Ili ako imate program sa nekim mikrokontrolerom, pisanim PicBasicom, gde bih mogao izabrati 3-4 brzine
ili ako imate bilo kakvo rešenje
Pozdrav i hvala puno unapred.

[braka]

Objasni detaljnije za sta ces da koristis taj motor, hoces li da ga kontrolises u nekom procesu ili samo da ga rucno regulises?

[bora 73]

@braka. hvala za odgovor
Treba da prilagodim rad takvog motora programatoru 501.
A pored te opcije, regulacija motora mi je potrebna za mašinu koju pravim i potrebno je ručno izabrati brzinu.

[kisko]

Pa zavisi koji modul ti imaš kod sebe ,ima malo više modula koji su korišteni u veš mašinama sa TDA1085,jedan od njih je i koji se koristio u gorenju PS1003 i PS1008 evo i jedna šema regulatora sa TDA1085 ....najbolje bi bilo da pošalješ sve oznake sa modula kao i sliku modula da bi neko mogao konkretnije da ti pomogne

[bora 73]

trenutno nemam foto aparat ali večeras kačim slike.
koji modul imam?...nemam nikakve oznake na njemu osim tog integralca 1085c. i znam da je iz mašine za veš...ja izvadio

Imam ja neke šeme sa tim kolom ali su nepotpune.Kao i ona gore, nema vrednosti svih elemenata.
Ja bih bio zahvalan ako bi mogla da se pronađe rešenje pa neka i nebude taj modul koji ja imam i kojeg ću da okačim večeras da ga vidite,
može potpuno nova šema elektronike ili sa nekim mikrokontrolerom. Bilo šta ali da je provereno sa tahogeneratorom zbog održanja broja obrtaja u skladu sa opterećenjem,...

[bora 73]

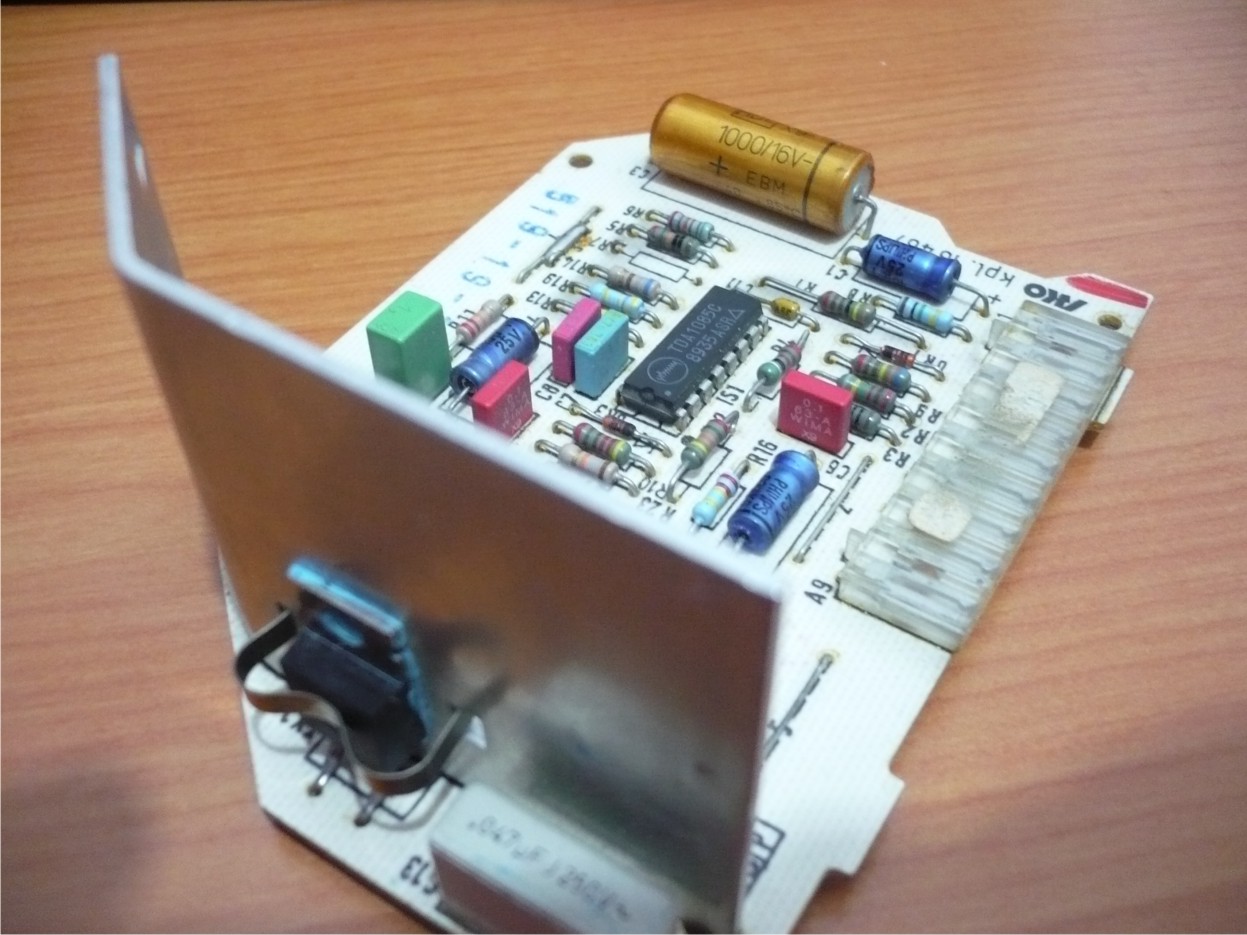

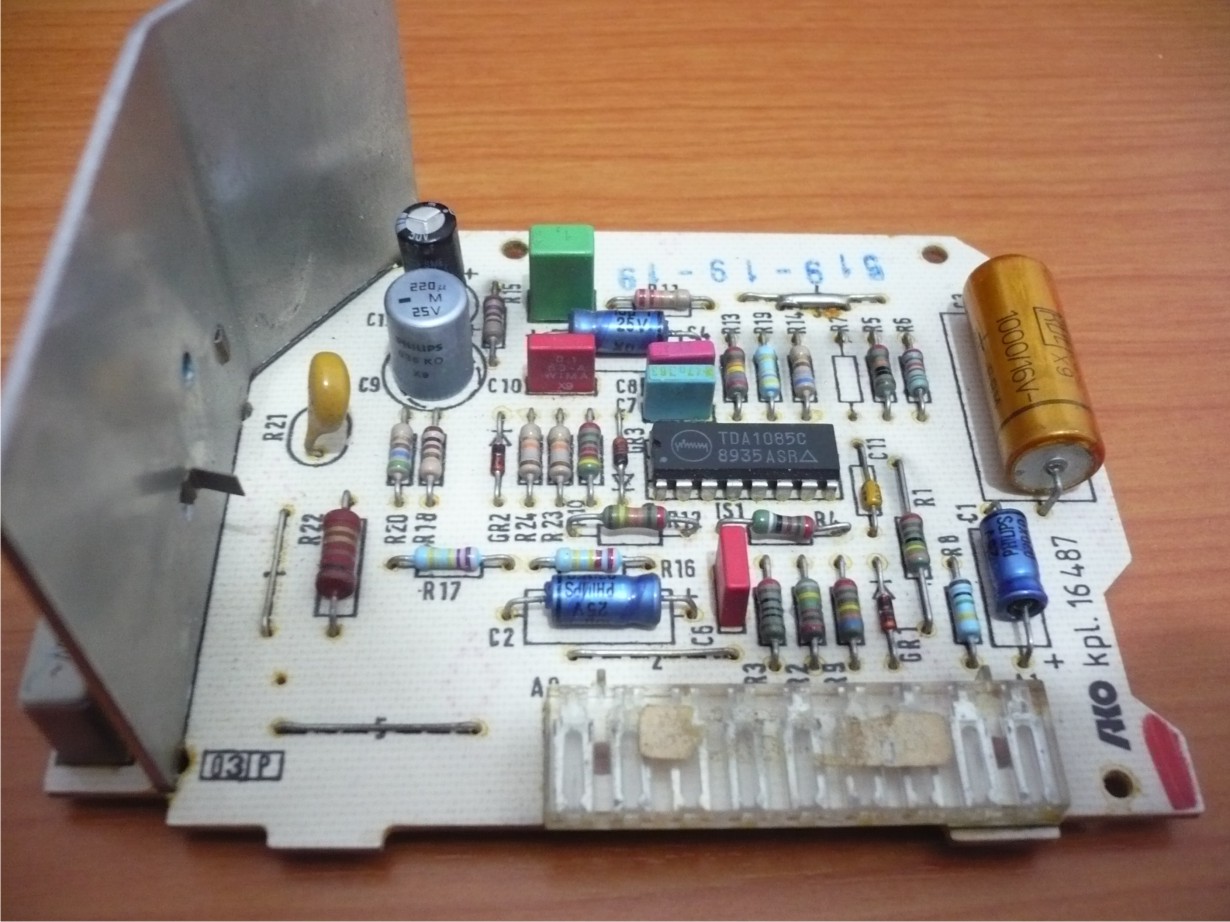

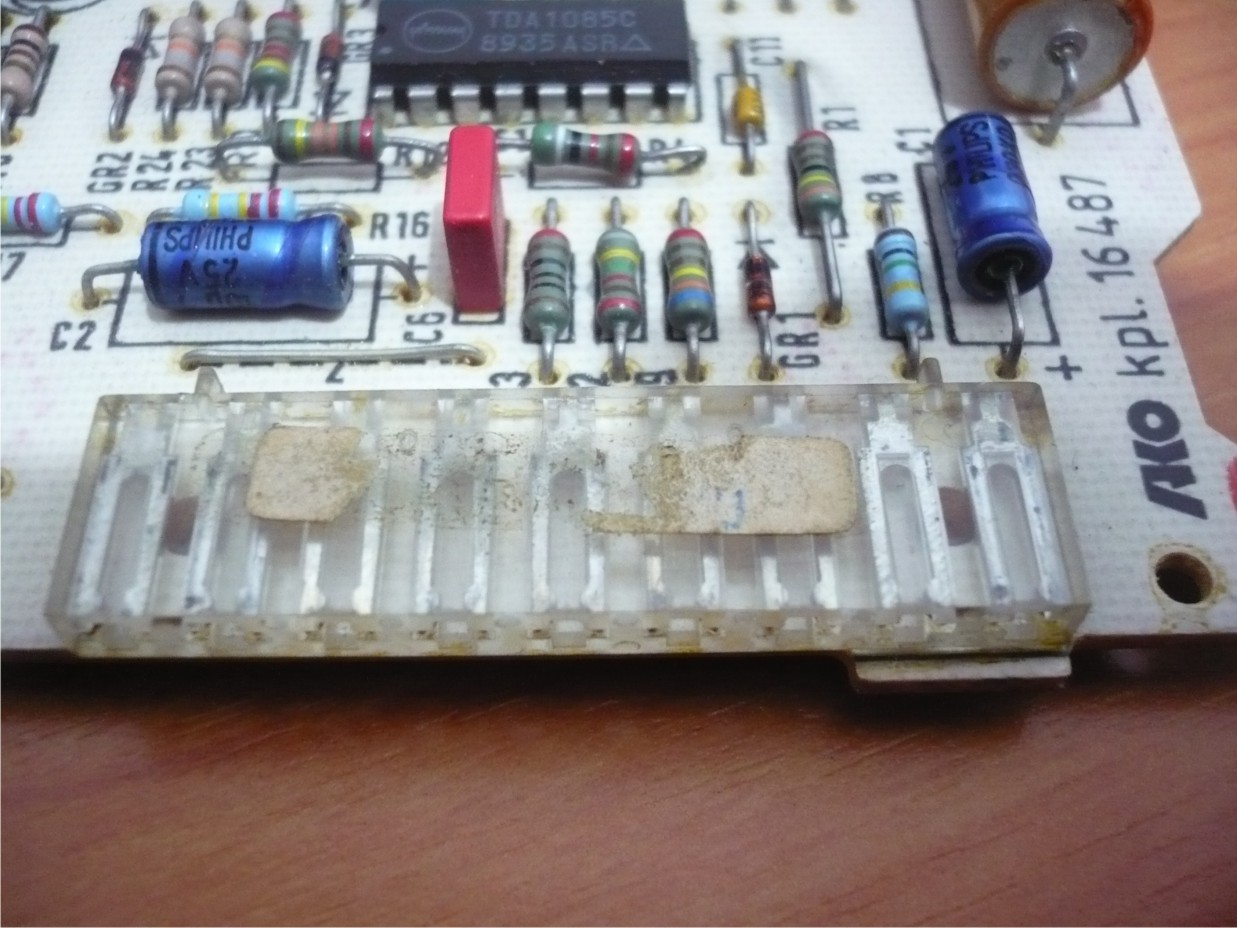

evo tri slike iz različitih uglova.

[kisko]

Taj modul ide u Bauknecht WA9330G (AKO TYP 514 841) moguće i u neku gorenje no čini mi se da taj modul ide uz neki prograamator (AKO TYPxxxxxx) na kojem je faza i nula i poveći otpornik sa kojeg se napaja taj TDA1085 ,nažalost takvu šemu nemam

[bora 73]

kisko hvala ti na odgovoru a dali imaš nešto slično sa razvijenom šemom da bi ja napravio iz osnove kako bih mogao regulisati motor

[braka]

Ako sam te dobro razumeo ti bi u Gorenje ves masinu koja ima programator PG-501 da ugradis kolektorski motor. Za tu prepravku bi po meni bio najjednostavniji modul ,,Bitron CVA-217,, koji je ugradjivan u ,,Elin SL 085 X,, i jos neke njihove modele vesmasina. Taj modul ima mogucnost da se rucno regulise broj obrtaja centrifuge i moze se podesiti da maksimalna centrifuga bude iznad 1400 RPM. Sam modul je relativno jeftin i sto je jos vaznije, jos je u sirokoj upotrebi. Potrebno je samo da prilagodis shemu za PG-501. Opet ako sam razumeo.

[bora 73]

tako je, treba da prilagodim programatoru PG 501, motor je kolektorski i ima taho generator.
Kada to završim na sasvim drugom poslu trebalo bi sličan motor da ugradim a da mogu da ga regulišem.
Znači da mi je potrebna i razvijena šema "tog nekog modula" kako bi ga i sam mogao napraviti,
još bolje bi bilo da je sa PIC mikrokontrolerom,ali ja neznam da napišem program za regulaciju trijaka,

Možda ja pogrešno postavljam pitanje,
Dali je neko od vas pravio elektroniku za regulaciju trijaka kojim bi regulisao broj obrtaja kolektorskog motora sa taho generatorom!

[rotor]

Ta kontrola broja obrtaja sa tim kolom je koristena i kod ovog programatora AKO514830 znaci navodim ti samo za kolo a da se napravi takva regulacija ima dosta posla mada ja licno nisam pravio.

[milan]

Ima toga na netu da se nadje.

[bora 73]

našao sam i ja isto to ali nemogu da provalim koje vrednosti su za R-4,R-10 i R-15
napravio sam pločicu pobocko elemente i neradi, eksperimentom sam menjao vrednosti od većeg ka manjem i ništa
pa sam odustao od te šeme i evome tu sa vama, ako imate kakvo rešenje

[milan]

R15 270K
R4 47K
R10 640 oma

[bora 73]

super hvala ti probaću ponovo, pa javljam!!!
