Diavia green,aparatura za auto klime,model nepoznat

Post napisao Miki_R » 03 Apr 2018, 19:25

Potrebna mi je pomoc oko pomenute aparature iz 90. godina proslog veka,da je restauriram i vratim u zivot...
Na aparaturi ne postoji koji je model,niti sema...apsolutno nista...Na njoj fale neka creva...i jos po nesto sitno...
Aparatura izgleda ovako...
Uputstvo na engleskom...
Potrebno mi je objasnjenje iskusnih starih vukova koji znaju koji element ima koju funkciju na njoj na osnovu slika koje bih postavljao...
Inace ja sam je razbucao...ismirglao i spremam se da je ofarbam...
Prilog
diavia fanzzo.jpg
APARATURA.rar
(75.86 MiB) Preuzeto 13 puta.
1 uputstvo.jpg
2 uputstvo.jpg
komandna tab.jpg

Avatar
Miki_R
_
_
Postovi: 166
Pridružen: 01 Apr 2010, 16:15
Location: Juzni Banat - Glogonj
Contact person: Miki Ravnjanski
Specialty: whitegoods
Lokacija: https://www.google.rs/maps/place/Servis ... 064,20.527

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao Miki_R » 03 Apr 2018, 20:36

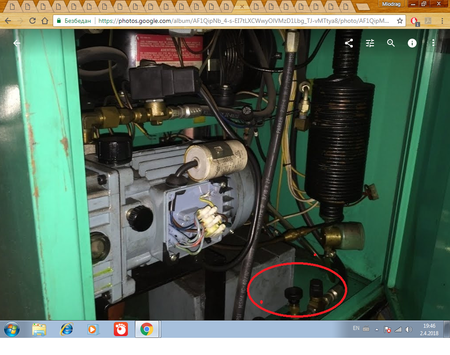

Pokusacu koliko se vidi sa slika da predocim sta nedostaje na kojim mestima pa ako neko zna molio bih za pomoc...
Prilog
vakum i inlet port.jpg
Deo koji fali 1.jpg
sa neta.png

Avatar
sim
gxu
gxu
Postovi: 682
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Warranty service: Bela tehnika
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao sim » 03 Apr 2018, 23:30

Lepo Nike rece baci to.
Aparat je mozda i stariji od mene a ta tehnologija je jos davno prevazidjena.
Odradila je ta stanica svoj radni vek odavno i neko je to bacio na otpad. Nasla se neka srbenda koja je to pokupila i misli da od babe moze biti devojka.Tesko i da se nadje dokumentacija za taj uredjaj
SIMkom

Avatar
Miki_R
_
_
Postovi: 166
Pridružen: 01 Apr 2010, 16:15
Location: Juzni Banat - Glogonj
Contact person: Miki Ravnjanski
Specialty: whitegoods
Lokacija: https://www.google.rs/maps/place/Servis ... 064,20.527

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao Miki_R » 12 Apr 2018, 20:40

Evo mene...Imao sam problema sa logovanjem...
Aparatura je takva kakva jeste,za mene je dobra...ja za bolju nemam mogucnosti...i ova sada izgleda ovako...
Ukoliko neko ima iskustva sa principom rada rekuperatora verovatno mi moze na osnovu mojih slika konkretno reci sta mi nedostaje na ulaznom portu,zatim kod dela gde se nalazi rucni ventil i veza ulaznog sa izlaznim portom...slika sa crvenom kofom...Uz nju i postojecu bih koristio i digitalnu vagu sa ventilom i one DSZH manometre...

https://www.youtube.com/watch?v=bgvMRWjCTHk
Prilog

Avatar
Polaris
bela tehnika
bela tehnika
Postovi: 171
Pridružen: 26 Jul 2010, 12:15
Location: Vrsac
Warranty service: Gree, LG
Contact person: Srdjan Djokic

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao Polaris » 13 Apr 2018, 15:28

Slozicu se sa kolegama..Miki, batali to. Cak i da ti neko pokloni potpuno novu masinu, neces se "`leba najesti" od punjenja klima na automobilima. namerno kazem "punjenja", jer je za popravke potrebno jos mnogo alata i uslova, a sa druge strane, nece niko ovde da plati kvalitetnu popravku. Pre ce da ode kod nekog ko "puni" klime, da mu svake godine plati 15eura (koliko inace naplacuju) i miran je. Matematika je prosta - odradices/dopunices 3-4 klime, kao zaradices nesto i onda ce naici jedna koja ce dusu da ti uzme. Potrosices vremena/zivaca/freona..i bices jos i u minusu. Btw, freon je solidno poskupeo.
Ja sam to prestao da radim pre par godina.

Avatar
Miki_R
_
_
Postovi: 166
Pridružen: 01 Apr 2010, 16:15
Location: Juzni Banat - Glogonj
Contact person: Miki Ravnjanski
Specialty: whitegoods
Lokacija: https://www.google.rs/maps/place/Servis ... 064,20.527

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao Miki_R » 13 Apr 2018, 18:41

Cika Polarni...znam...sve to znam...i imam tog negativnog iskustva u protekle dve godine unazad...
Bas to o cemu pises...
Demontirao sam im i kompresore sa auta za dz dok ne nadju drugi...povoljniji...pa su taj drugi montirali tamo negde gde sam im ga ja nasao...a meni Q...c...
Ali da zanemarimo isplativost...
Ja jednostavno imam volju i zelju da ovo sklopim...
Kao sto na Diskaveriju kupuju teske rdjave kante od auta i restauriraju...
Ono sto opet molim je da ako neko je nekad zavirio u rekuperator pa zna sta bi mogao da ubacim...T komad...ovo...ono...

Avatar
Miki_R
_
_
Postovi: 166
Pridružen: 01 Apr 2010, 16:15
Location: Juzni Banat - Glogonj
Contact person: Miki Ravnjanski
Specialty: whitegoods
Lokacija: https://www.google.rs/maps/place/Servis ... 064,20.527

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao Miki_R » 17 Apr 2018, 10:03

16.April 2018.
kako napreduje reparacija...
Uradjene su nalepnice za prednji panel i komandnu tablu... :yeah:
roki stamp.jpg
Ono sto nisam uradio je jos uvek povezivanje nedostajecih creva...
pa sam s tim u vezi napravio neku vrstu iscrtanih komponenti za cije povezivanje bih da cujem svaki dobronamerni predlog...
Diavia sa textom.JPG
01ziveli
Svi koji bi da mi daju predlog 3caveman_dragging da uzmem toljagu i razbucam...Stop :b:
Ostali... 01ziveli
Kratak opis...
Usisni i Izlazni port imaju duple ventile u redu ( mehanicki i potom elektromagnetni),i to je sve ok na ulaznom portu...Funkcionise kada se pritisne jedan jedini taster postojeci a za ukljucivanje kompresora...
samim tim pocinje izvlacenje freona iz recimo sistema auto klime,gura ga u menzuru,ali iz menzure postoji crevo kroz koje direktno ide gas ka izlaznom kompletu najpre elektromagnetnog ventila koji je u liniji sa mehanickim pa odatle na manometar koji bi trebalo da meri pritisak gasa u menzuri,iz manometra ka izlaznom portu koji je opet u liniji sa el. magnetnim ventilom ciji kraj treba da bude spojen sa ne znam cim jer fali nesto...
originalne slike koje sam zatekao...
Webp.net-resizeimage (1).jpg

Avatar
bracans
bela tehnika
bela tehnika
Postovi: 362
Pridružen: 19 Apr 2014, 12:49
Location: Novi Sad
Specialty: whitegoods

Re: Diavia green,aparatura za auto klime,model nepoznat

Post napisao bracans » 21 svi 2018, 08:19

Kucaj u googlu freon recovery and recycling unit diagram pa pogledaj slike da dobijes jasniju sliku o temi. Srecan rad.
Sve ovo je informativnog karaktera.
