Gorenje parna postaja SGT2400EAL-ne baca paru

Forum za sve ostale aparate kojih nema u gornjim forumima.

Urednici: goranfri,nike,sim,Honorarac

Pravila foruma
BT-expert info - BTexpert forumi
U naslov teme prvo pisati ime proizvođača, zatim oznake modela bez crtica i razmaka i kratak opis kvara. U post obavezno upisati ID ili EAN oznake sa poleđine aparata u suprotnom tema će biti obrisana.
Praktikujemo da na kraju opišemo kako smo rešili problem. Zatim zatvorimo temu >UPUTSTVO<
PRILIKOM POSTAVLJANJA PITANJA U VEZI ELEKTRONSKOG MODULA OBAVEZNO POPIŠITE SVE OZNAKE sa ploče i sa nalepnica, dobro bi došla i po koja fotografija.
orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao orion52 » 28 Apr 2018, 20:00

Model: SGT 2400 EAL
Type: ST 2080
Art. Nr.: 199553
Parna postaja kod startanja uključuje grijanje,a istovremeno blinka led lampica.Kad prestane blinkati,spremna je za paru,međutim,stiskanjem mikrosklopke

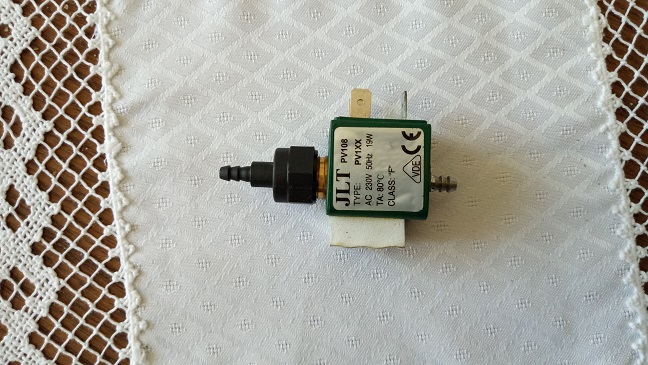

na pegli,uključuje se pumpica koja treba pumpati vodu u spremnik gdje se pretvara u paru koja bi trebala izlaziti na pegli,ali para ne izlazi.Demontirao sam
pumpicu,očistio je od kamenca,te isprobao je direktno sa usisnim crijevom u posudi sa vodom i kad sam ustanovio da radi,montirao je i sklopio aparat.

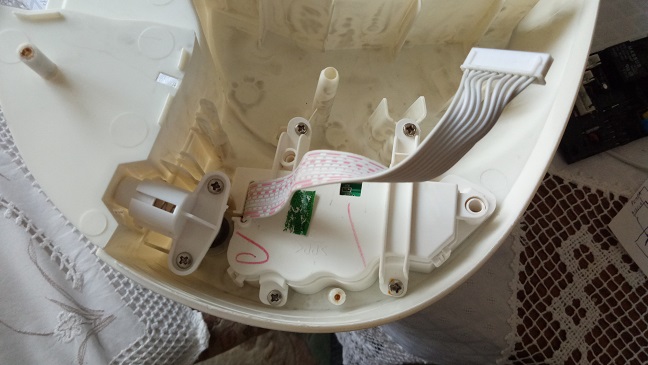

Kad sam ponovo uključio,pritiskom mikrosklopke na pegli,pumpica više nije radila.Sumnjam da bi mogao biti element na prvoj slici koji na konektoru ne
pokazuje nikakav otpor,a na sebi nema nikakve oznake,međutim,po onom što je otisnuto na žicama,mislim da bi mogao biti termički osigurač,a piše sljedeće:
AWM 1007 VW-1 60stupnjeva C 300V E108485-s 24AWG CSA TR-64 90stupnjeva C LL84687 24AWG FT1.Osim toga,kad sam otvarao(dignuo poklopac) ispao mi
je taj "termički osigurač" sa djela prikazanom na drugoj slici,a ne vidim da li je negdje bio fiksiran ili ljepljen na tom djelu i da li je bitno gdje se nalazi.

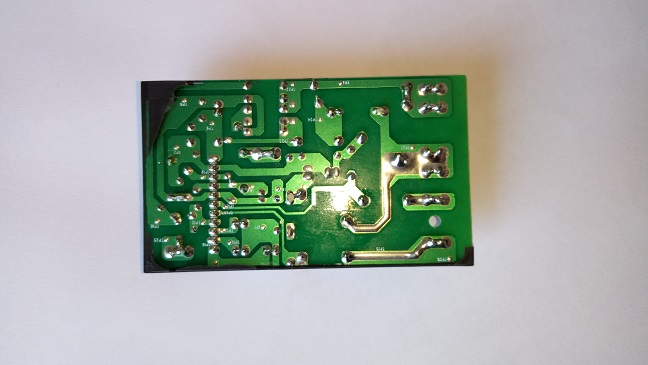

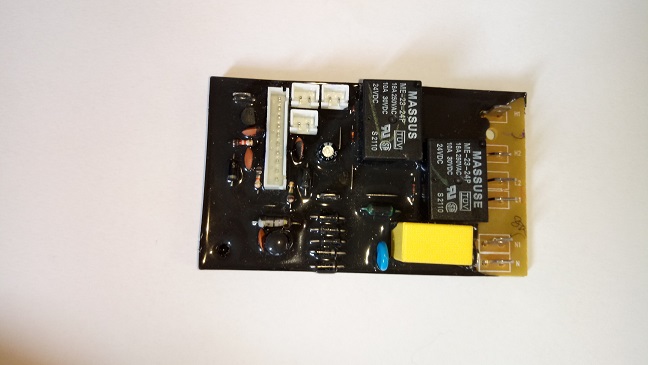

Razmišljao sam da za probu premostim kontakte konektora na štampanoj ploči,ali se plašim da nešto ne pregori,ako nije termički osigurač.pa mi treba
savjet o svemu navedenom.Inače,njegov konektor je spojen na ploči do releja,a kontakti koji zatvaraju krug pritiskom mikrosklopke pegle su N i kontakt
ispod elektrolita(koji se nalazi ispod spomenutog konektora "term. os.)
Nemaš dozvole za preuzimanje priloga dodatih postu.

vlada69
gx
gx
Postovi: 833
Pridružen: 14 Okt 2012, 13:40
Location: ruma
Specialty: tv-multimedia

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao vlada69 » 29 Apr 2018, 10:13

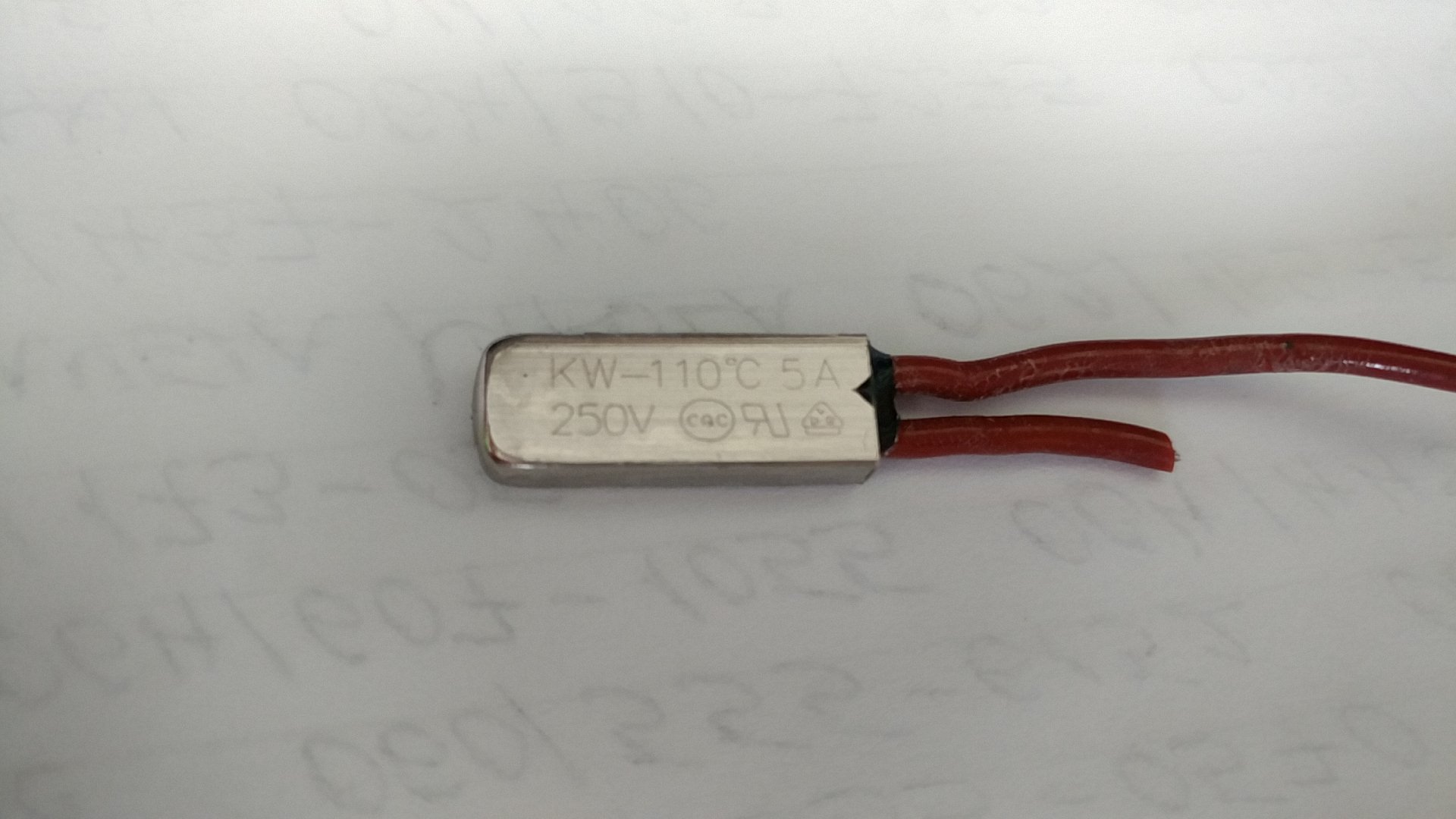

To je termički osigurač .Ne vidi se najbolje na slici. Postavi bolju sliku ali bez žica i konektora. Trebalo bi na njemu da piše temperatura. Ovako izgleda termički osigurač i na njemu piše temperatura.
Nemaš dozvole za preuzimanje priloga dodatih postu.

orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao orion52 » 29 Apr 2018, 18:51

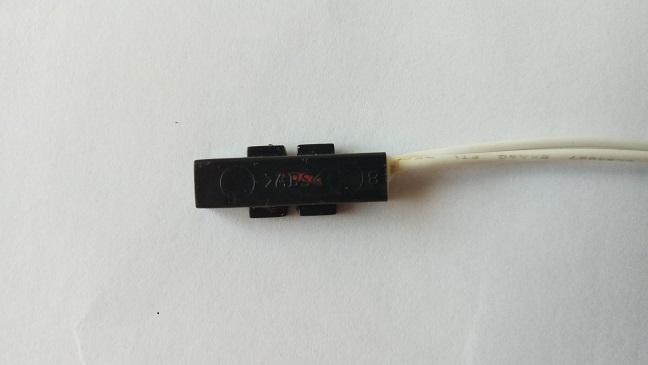

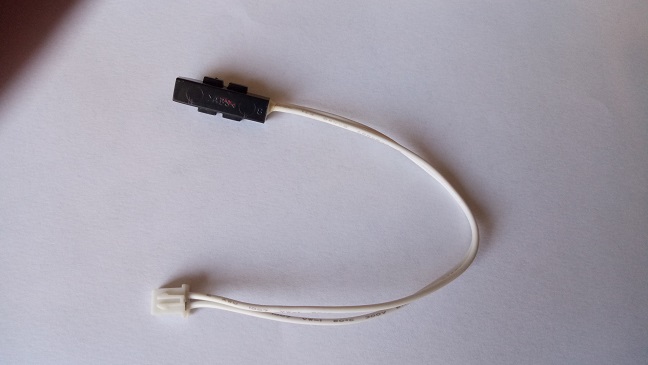

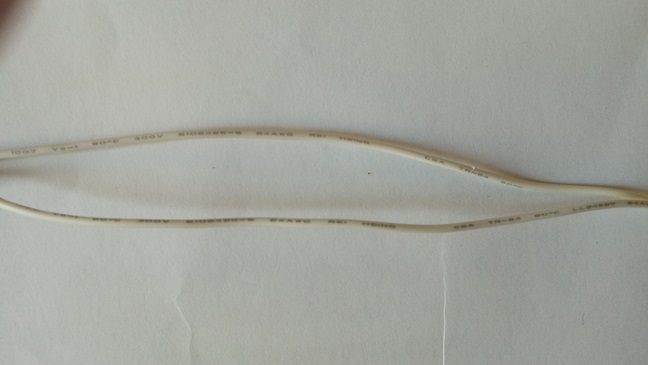

Hvala,vlada,to sam i mislio,ali u gornjem postu sam objasnio da nema oznake temperature na njemu,no na žicama ima-temperature 60 i 90 C.Ipak šaljem
slike osigurača i žica izbliza,pa se nadam da će se moći pročitati ono što piše.Inače,još jednom pitam,mogu li premostiti kontakte na modulu,gdje je
spojen konektor term. osigurača-samo radi probe da li će proraditi pumpica,a njega u međuvremenu nabaviti.Pozzz :pivopije:
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
sim
gxu
gxu
Postovi: 463
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao sim » 29 Apr 2018, 23:47

Ova dugacka oznaka koju si gore napisao je oznaka samog tog kabla i nema veze sa elementom na kraju zica.

Kod: Označi sve

https://media.digikey.com/pdf/Data%20Sheets/CNC%20Tech%20PDFs/1672-24-1-0500-0xx-1-TS.pdf
Posto na samom tom crnom delicu koliko zapazam pise ABS, abs je oznaka za vrstu plastike , a posto je plasticno sumnjam da to nije termoosigurac.
Da nagadjam sumnjam da je to mozda neki reed prekidac. Ispitaj ga da li reaguje na magnet.

Obicno kada se stisne taster za paru na pegli se aktivira elektroventil pare, a pumpicu pali elektronika.

Kod: Označi sve

https://www.euras.com/euras/AFA/download.php?dateiid=1067284&size=800&checksum=08e0c1eb1ba437d0ebb2a6b902c580ad
SIMkom

vlada69
gx
gx
Postovi: 833
Pridružen: 14 Okt 2012, 13:40
Location: ruma
Specialty: tv-multimedia

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao vlada69 » 30 Apr 2018, 07:49

Na kom mestu u pegli stoji taj deo(termički osigurač)?

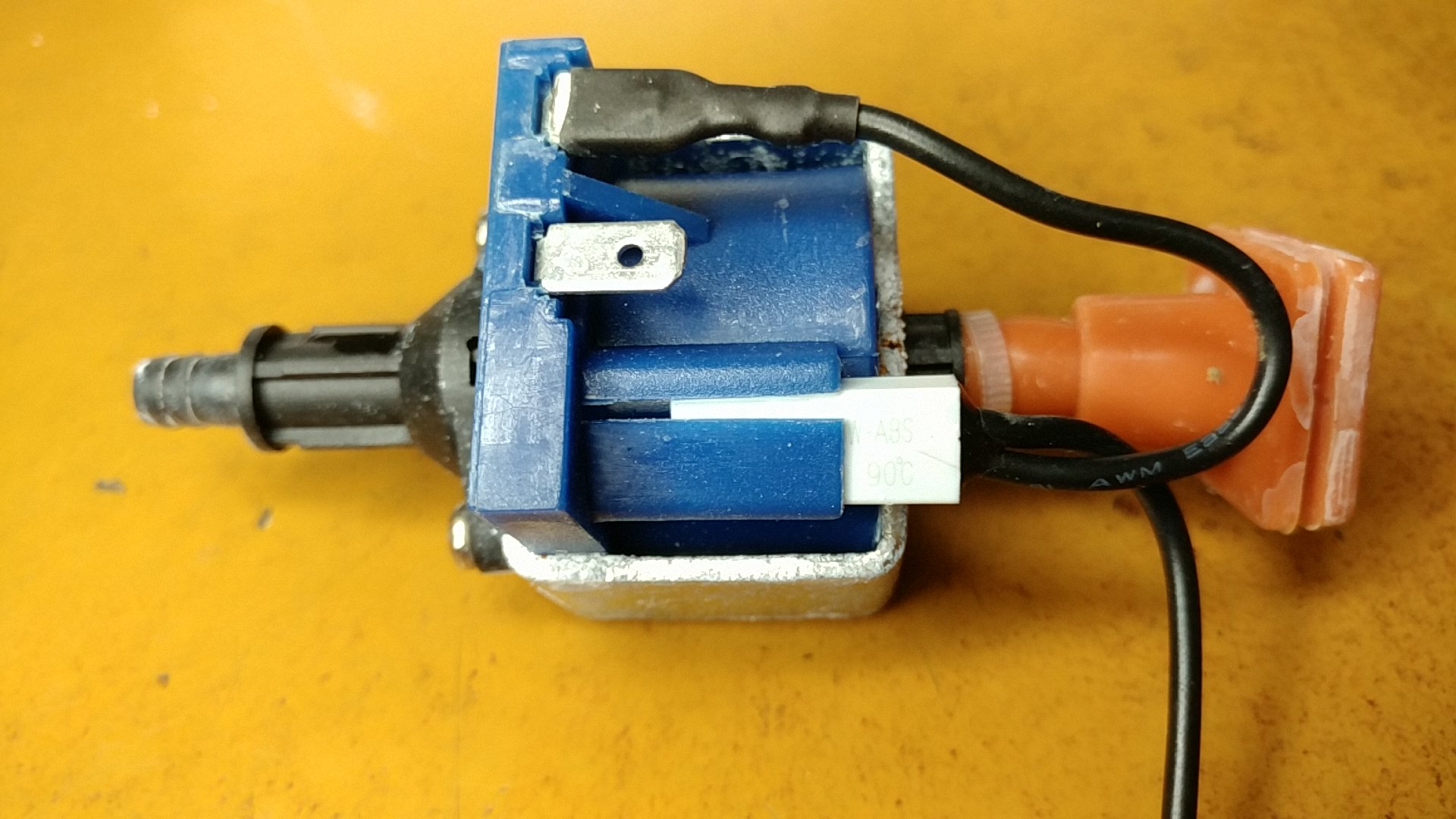

Evo na slici kako izgleda pumpa sa termičkim na paročistaču.
Na peglama i paročistačima postoji termostat koji se uključuje kada se grejač zagreje i tek tada može da se aktivira pumpa. Da li si ti sačekao da se grejač zagreje? Možeš ti slobodno da premostiš taj termički ali samo za probu.
Nemaš dozvole za preuzimanje priloga dodatih postu.

orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao orion52 » 01 svi 2018, 18:50

Kao što sam naveo u prvom postu,taj crni dio se nalazi negdje pokraj trakastog konektora(druga slika),ali pošto nisam obraćao pažnju,neznam točno,a ni to
da li je bio ljepljen ili nekako fiksiran.Inače,zbog opaske sima da prema oznaci ABS možda i nije term. osigurač,nego reed prekidač,pokušat ću nabaviti
magnet i sa njim ispitati.Drugo,naravno da sam čekao da grijač završi grijanje(i to sam naveo u prvom postu) i nakon toga led lampica je prestala blinkati.
Tada sam stisnuo mikrosklopku pegle i ona aktivira pumpicu,a elektroventil pare ne postoji na toj postaji.Dakle,pritiskom tastera na pegli,uključi se
pumpica koja tlači vodu u spremnik sa grijačem gdje se pretvara u paru i na gornjoj strani odlazi u peglu.Još jedna stvar-na donjoj strani spremnika

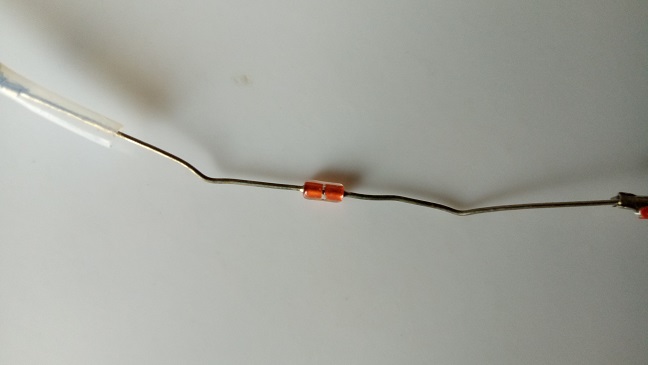

sa grijačem nalazi se neki termoelement sličan otporniku,za kojeg mislim da bi mogao biti neki NTC,jer sam mjerio otpor i pokazuje 175 kilooma sa
tendencijom postepenog pada otpora do 142 kilooma a i dalje,samo opada sporije.Pokušat ću definirati ova dva elementa kod nekog elektroničara,
ili ako ništa drugo,pitati u servisu.Pozzz
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
sim
gxu
gxu
Postovi: 463
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao sim » 01 svi 2018, 22:27

Jeste to je termo senzor ntc
SIMkom

orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao orion52 » 06 svi 2018, 13:35

Isprobao sam taj neidentificirani element na magnet i pokazalo se da zatvara kontakte,što znači da je ipak reed prekidač.Nakon toga sam ga premostio i
nakon zagrijavanja stisnuo taster pegle,a pumpica je proradila,međutim,nije pumpala vodu u spremnik.Opet sam je demontirao,testirao sa vodom i
ustanovio da ne tlači vodu.Ostaje da nabavim novu i nakon toga javim rezultat.Pozzz

vlada69
gx
gx
Postovi: 833
Pridružen: 14 Okt 2012, 13:40
Location: ruma
Specialty: tv-multimedia

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao vlada69 » 06 svi 2018, 14:16

Ako se pumpa čuje da zuji a ne baca vodu hoće gumice u pumpi da zapeknu . Rastavi pumpu i na klipu se nalaze gumice koje treba nakvasiti vodom , takođe nakvasi i unutrašnjost pumpe. Imao sam takvih slučajeva što ne mora da znači da je tako i kod tebe.
Zadnja izmena: vlada69, dana 07 svi 2018, 06:16, ukupno menjano 1 put.

Avatar
sim
gxu
gxu
Postovi: 463
Pridružen: 09 Jul 2009, 21:43
Location: Krusevac
Contact person: Ivan
Phone number: 0038162303936
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao sim » 06 svi 2018, 15:47

Reed prekidac meri prisutnost posude za vodu ili nekog drugog elementa.
Pumpu rastavi i lepo ocisti verovatno ce da proradi.
SIMkom

orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru

Post napisao orion52 » 09 svi 2018, 11:58

Sim,u pravu si,reed prekidač stoji lijevo od trakastog konektora na drugoj slici,usađen bočno uz dva plastična zubića,a mjeri prisutnost posude za vodu
koja se nalazi bočno uz to kućište.Što se tiče pumpe,naručena je nova koja stiže ovih dana,jer stara nije proradila,pa se nadam da će onda sve funkcionirati,
a onda se javim.

orion52
_
_
Postovi: 183
Pridružen: 24 Nov 2012, 18:31
Location: Hrvatska
Specialty: whitegoods

Re: Gorenje parna postaja SGT2400EAL-ne baca paru  * REŠENO *

Post napisao orion52 » 15 svi 2018, 20:57

Nabavljena nova pumpa,zamjenjena i parna postaja proradila,dakle pritiskom tastera pegle,izbacuje na pegli paru.Hvala svim sudionicima na savjetima.
Pozzz :pivopije:
