TV LCD FAIRTEC LCD2606 - Vrednosti smd otpornika (RESENO)

Post napisao vladan80 » 04 Apr 2009, 12:29

FIRMA: FAIRTEC
MODEL:LCD2606/9765
CHASSIS(oznaka šasije): ?
PCB(oznake na štampanoj ploči): E/RSAG7.820.387A
MCU(procesor): ? HLADNJACI SU ZALEPLJENI
EEPROM: 24C04 i 24C64
VERTIKALA: -
AUDIO: TDA2822M
VIDEO:-
SMPS (mreža): STRW5667
FBT (vn trafo):-
TUNER:TEDE9-2A7A SHALPS

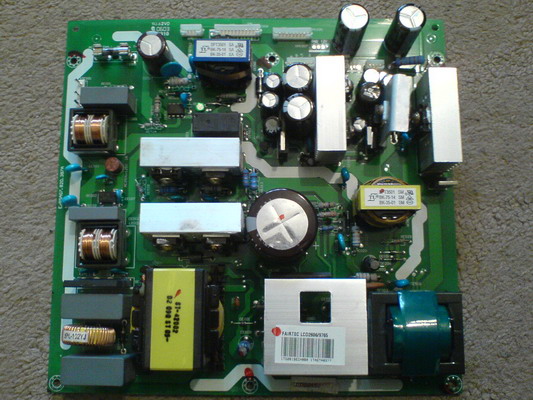

Na gore navedenom LCD-u pogorli delovi na mreznom modulu kao i STRW5667.Ako neko ima isti modul ili semu, potrebne su mi vrednosti smd otpornika RE033,RE034 i RE038!
Prilog

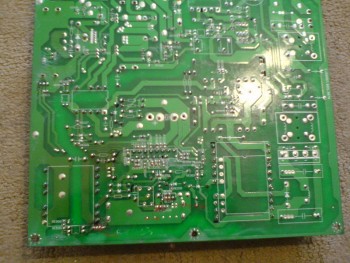

Copy of DSC00059.jpg
Zadnja izmena: vladan80, dana 06 Apr 2009, 16:42, ukupno menjano 1 put.
Vrh
Avatar
milan
Preminuo
Postovi: 4426
Pridružen: 19 Avg 2006, 22:38
Location: Novi Sad
Specialty: tv-multimedia

Re: FAIRTEC LCD2606

Post napisao milan » 04 Apr 2009, 16:29

Kaciti slike bez ovih podataka je igla u plastu sena.
FIRMA:
MODEL:
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor):
EEPROM:
VERTIKALA:
AUDIO:
VIDEO:
SMPS (mreža):
FBT (vn trafo):
TUNER:
Kao i ovo
U post upišite opet iste podatke iz naslova, oznaku sa osnovne ploče. //Pravila foruma.

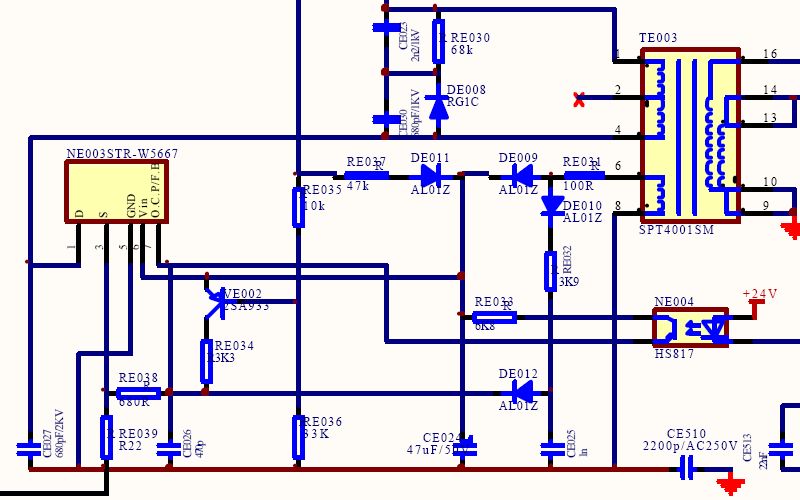

Prilog
Vrh
Avatar
vladan80
_
_
Postovi: 174
Pridružen: 23 Avg 2006, 00:15
Location: Srbija, Varvarin
Specialty: tv
Lokacija: Varvarin

Re: FAIRTEC LCD2606 (RESENO)

Post napisao vladan80 » 06 Apr 2009, 20:34

Hvala,rešeno! Pomogla je Milanova šema.
