PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA (ODUSTAO)
FIRMA:PHILIPS
MODEL:42PFL3403/12
CHASSIS(oznaka šasije):LC8.1E LB
PCB(oznake na štampanoj ploči):JA842.4 302.2
MAINBOARD:
PANEL:LC420WXE
T-CON BOARD:
INVERTER:
SMPS (mreža):LIPS250PS02
KVAR:NE RADI MREZA
OPIS KVARA:Bio je pregoren fet tranzistor T701 sa oznakom D1NK80Z umesto njega sam stavio P7NK80ZFP koi je snazni od onog ko je bio, otpornik R703 sa vrednost 4,7om je bio prekinut, zamenio sam ga i imam na zadnoj strani ploce u spoju sa S od tranzistoru nesta sto je tako crno a nema natpiusa dal je otpor il elektrolit a je celosno crni samo sta jedna strana je na masi a druga ide direktno na S od tranzi. molim za semu bar tog dela kako bi znao sta da stavim na to mesto.
MODEL:42PFL3403/12
CHASSIS(oznaka šasije):LC8.1E LB
PCB(oznake na štampanoj ploči):JA842.4 302.2
MAINBOARD:
PANEL:LC420WXE
T-CON BOARD:
INVERTER:
SMPS (mreža):LIPS250PS02
KVAR:NE RADI MREZA
OPIS KVARA:Bio je pregoren fet tranzistor T701 sa oznakom D1NK80Z umesto njega sam stavio P7NK80ZFP koi je snazni od onog ko je bio, otpornik R703 sa vrednost 4,7om je bio prekinut, zamenio sam ga i imam na zadnoj strani ploce u spoju sa S od tranzistoru nesta sto je tako crno a nema natpiusa dal je otpor il elektrolit a je celosno crni samo sta jedna strana je na masi a druga ide direktno na S od tranzi. molim za semu bar tog dela kako bi znao sta da stavim na to mesto.
Zadnja izmena: virtual, dana 15 Dec 2011, 10:35, ukupno menjano 2 puta.
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
D1NK80Z ... Rds= < 16 Ω; P7NK80ZFP ...Rds= < 1.8Ω. To nije baš svejedno!virtual je napisao:... umesto njega sam stavio P7NK80ZFP koi je snazni
LP Jaša
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
to i nije mi tako problem posto znam i sta da trazim posto se dobro cita taj fet, problem mi je onaj element koi sam napomenuo sta neznam dal je otpornik il kondenzator samo sam zabelezio da svih smd kondenzatori su malo visoki od otpornike a ovaj koi je mrtav element je u visinu otpornike il mozda samo neki kalem koi prespaja S na masi posto vidim da primere koi su dali na datasheet ovog feta kod sekog primer S ide prema masi,pa mislim da je taj element tu zbog zastite ostali dio mreze i da je neki mali otpor ili kalem koi bi sluzio kao neko osiguranje, zato mi treba barem samo taj dio mreze kako bi znao sta da mu stavim na to mesto.
- cacko85
- gx
- Postovi: 1723
- Pridružen: 03 Dec 2008, 17:51
- Location: Macedonia
- Contact person: Slavche
- Specialty: tv-multimedia
- Lokacija: Sveti Nikole
- Kontakt:
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
S (Source) samo preko taj nepoznat element ide na masa ?? Ako je tako treba da je otpor od redu na 0.22, 0.33, 0.47 oma
Ima li oznake pozicija na ploca ??
Koj IC je u mreza ??
Ima li oznake pozicija na ploca ??
Koj IC je u mreza ??
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
Evo sema skini sva cetri dela i pogledaj dal pase i javi.
http://www.eserviceinfo.com/downloadsm/ ... 20LCD.html
http://www.eserviceinfo.com/downloadsm/ ... 20LCD.html
TOCE
- Majstor Duja
- Neaktivan
- Postovi: 3136
- Pridružen: 23 Avg 2006, 17:29
- Location: Novi Sad - centar
- Warranty service: http://www.elektrocentar.com
- Contact person: Goran Duic
- Specialty: tv-multimedia
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
@Toce: koliko ja vidim iz naslova to je shema za LCD a autoru teme treba shema napajanja za PDP koje se potpuno razlikuje od onog za LCD....
Rule #1 "Always stand for what you believe, even if it means standing alone."
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA

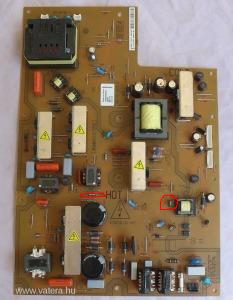

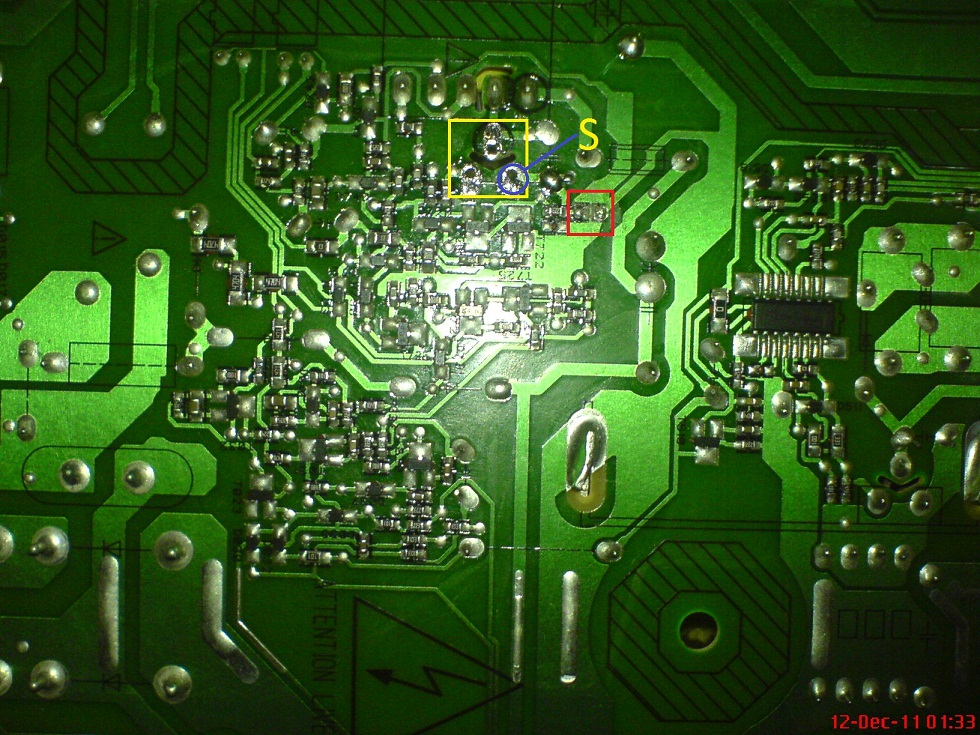

Evo slike koja je mreza na koja pise made in kina i obelezani su izgoreni elementi. a ta sema sta sam ja simnuo ne mi se poklapa posto ta je samo za 32'' a kod meni je 42''.
- Prilog
-
- obelezani su elementi koi su izgoreni
- 8e95_1_300.jpg (14.27 KiB) Pregledano 3932 puta.
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
Za cacko nema nikakve oznake na stampi tog elementa .
- cacko85
- gx
- Postovi: 1723
- Pridružen: 03 Dec 2008, 17:51
- Location: Macedonia
- Contact person: Slavche
- Specialty: tv-multimedia
- Lokacija: Sveti Nikole
- Kontakt:
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
Koj IC je u mreaza ???
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
ostala mi je ploca kod kuci, oko 17:00 cu pisati sve ostalo sta ve interesuje, do tad pozdrav.
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
?virtual je napisao: MAINBOARD: LIPS250PS02
SMPS (mreža): LIPS250PS02
http://elektrotanya.com/philips_q522.2e ... nload.html
da pijemo zajedno
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
mrezno IC kolo NCP1205DG
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
znaci malo teze ide oko ovaj kinez.
- cacko85
- gx
- Postovi: 1723
- Pridružen: 03 Dec 2008, 17:51
- Location: Macedonia
- Contact person: Slavche
- Specialty: tv-multimedia
- Lokacija: Sveti Nikole
- Kontakt:
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA
Je si gledao datasheet to kolo: imash tamo Application Example vidi pa uporedi sa taj tvoj element. Ili skiciraj shema oko taj mosfet i zakaci tu neko od kolege sigurno zna neka priblizna vrednost ili koj element moze da bude to.
Kod: Označi sve
http://www.alldatasheet.com/view.jsp?Searchword=NCP1205DG
-
- _
- Postovi: 87
- Pridružen: 29 Jan 2011, 11:05
- Location: Makedonija
- Warranty service: vivax
- Contact person: Joce
- Phone number: 0038932612406
- Lokacija: Stip
Re: PHILIPS 42PFL3403/12 POTREBNA SEMA MREZNOG STEPENA

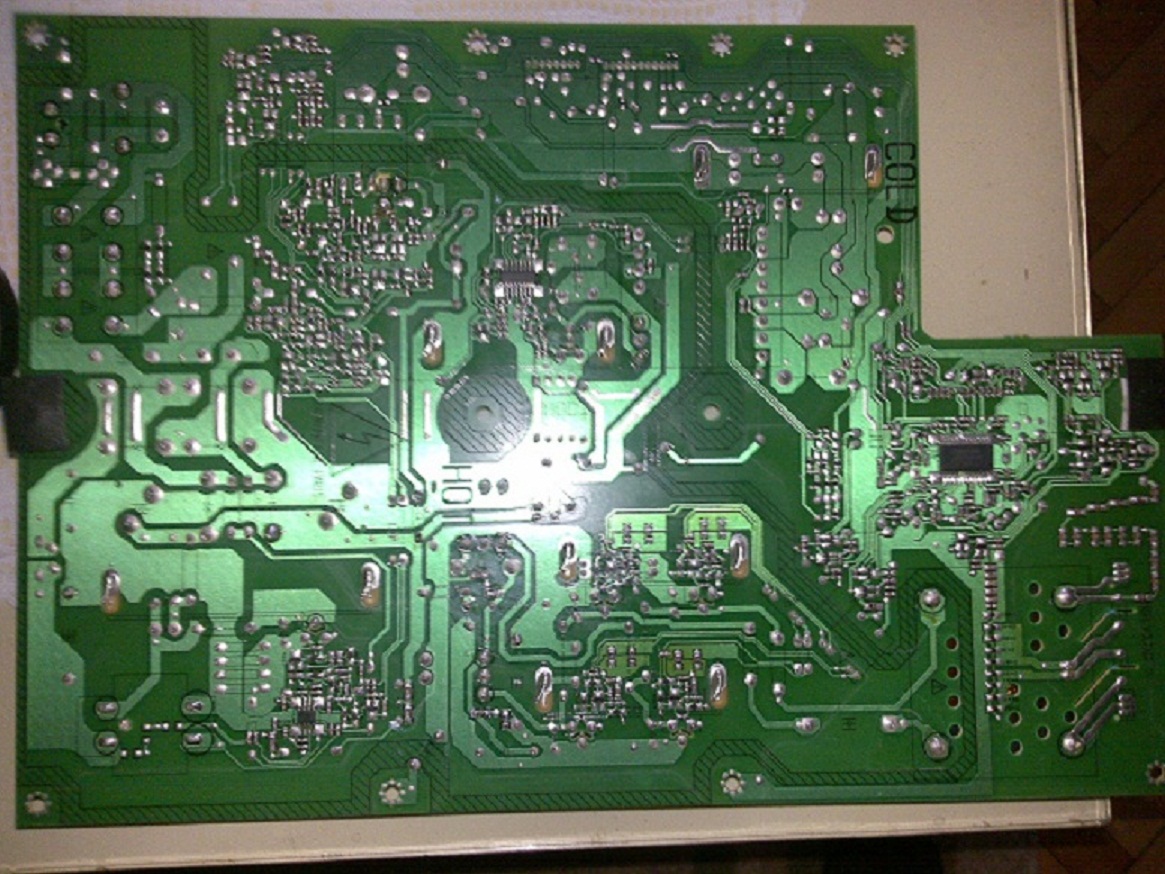

Evo oznacene elemente i celosni zadni dio ploce.
-
