Toshiba REGZA 26AV605PG Ton prisutan, nema slika

[stojkePN]

LCD TV
PROIZVOĐAČ: Toshiba
MODEL: 26AV605PG
MODEL DODATNO: REGZA
MAINBOARD: 715G3385-1 CBPFR3HBZ3 43HBZ30641916

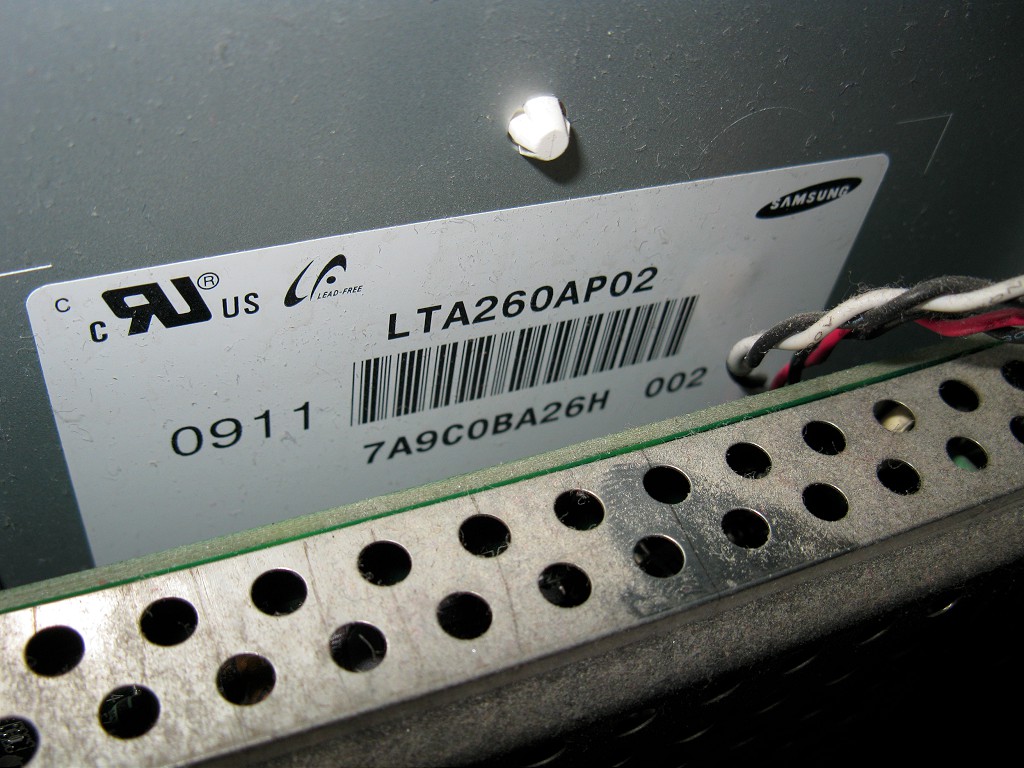

PANEL:LTA260AP02 (Samsung)
T-CON BOARD: 260AP02C2LV0.2
INVERTER: SSI260 4UA01 REV0.5 (Samsung)
SMPS (mreža): 715G3370-1 ADTV82412AC7
SIMPTOMI: Ton prisutan, nema slika
OPIS KVARA i PREDUZETE RADNJE:

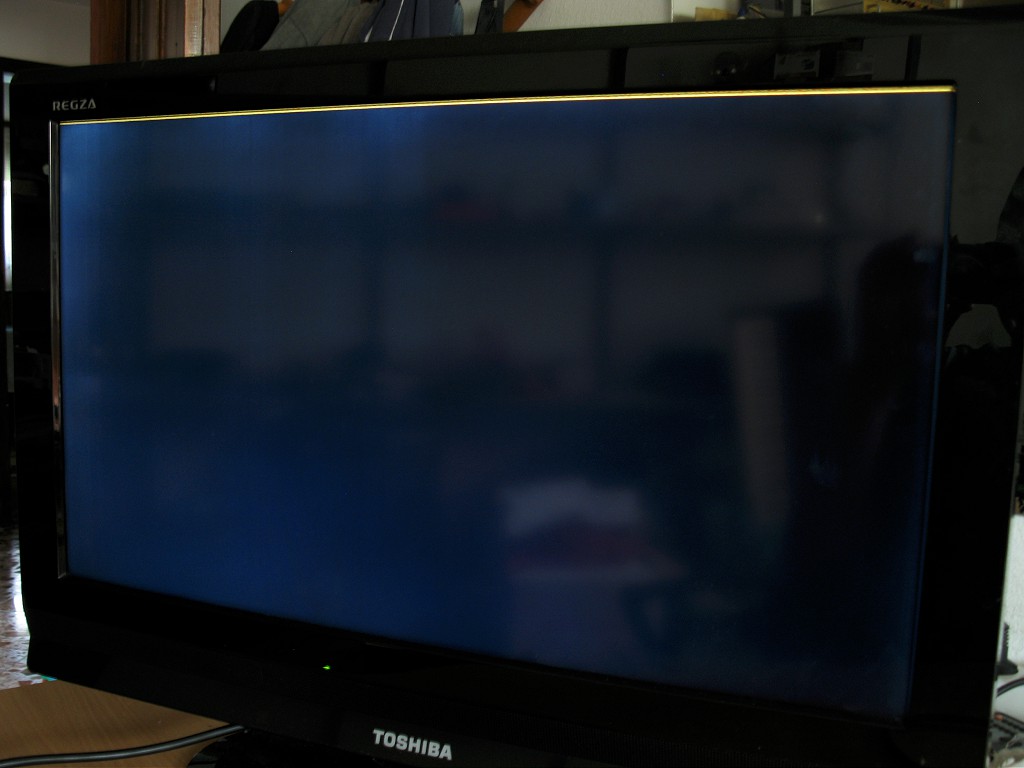

Stranka kaze da je poceo u toku rada da izbacuje zute vertikalne pruge kroz sliku od prilike u pravcu televiziskog znaka. Prvo su bile blede, pa zatim sve tamnije. Posle nekoliko dana vise nije bilo slike samo kad se upali ima zuta linija oko 2mm u gornjem delu ekrana. Posle 1min. rada pocinje da se pravi kako bi to nazvao neka magla, a ton je prisutan. Prva slika je kad se upali TV, a druga slika je posle oko 1min. rada.

[mexx25]

neko je vec diro Tcon vidi se na brikovanju osiguraca, i to je odmah loš znak
Tako da bi od toga poceo
upali tv i provjeri dali dolazi do pregrijavanja st kola,
ako ne zagrij malo kolo st u desnom gornjem uglu, pogledaj ima li ikakve promjene.
Upali tv i duvaljkom ga malo zagrij
NAravno prije svega provjeriti dali dolaze naponi na tcon iz main borda.
MAda me ta linija zuta buni, Ali prvo probaj ovo sa tcon-om
ako nista onda brikovati na panelu vodove
pozz

[stojkePN]

Ja sam dirao osigurac, nije niko pre mene. Probacu Ledolom i duvaljkom kako se ponasa Tcon pa javljam. Uspeo sam i semu da nadjem tako da cu i napone da proverim.

U vrhu ekrana ona zuta linija nije cista vec se vidi da ima slike na njoj kad se pusti neki program. Slicno kao kad ode vertikala na CRT samo sto je ovde crta skroz gore.

[Tehnik]

Probaj flash MX25L3205

Kod: Označi sve

http://remont-aud.net/board/lcd_pdp_tv/toshiba/32av605pr/238-1-0-1621

samo treba da si registriran

Slicna tema kao tvoja

Kod: Označi sve

http://www.elektroda.pl/rtvforum/topic2409371.html

[stojkePN]

Probao sam sa ucitavanjem novog flesa, premerio sve napone koji su naznaceni na ploci napajanja, main board, inverter, napon za napajanje tcon i svi su kako je napisano. Zamenio sam elektolite u napajanju i elektolite na main board oko konektora za napajanje. Probao sam duvaljkom i ledolom sve na tcon i na main board ali nema nikakvih promena. Jedina promena koju sam dobio posle ucitavanja novog flesa je da posle 20-tak sekundi displej polako gubi onu "maglu" postane potpuno bele boje sa crtom u gornjem delu. Koliko vidim ona crta je ustvari slika u pozadini.

[stojkePN]

ako nista onda brikovati na panelu vodove
pozz

Sta podrzazumevas pod brikovanjem vodova na panelu

[Majstor Duja]

verovatno je mislio na bridzovanje (prespajanje) vodova...

[stojkePN]

To sam ukapirao, ali ne znam kojih vodova.

[ljupco]

Znaci tu je defintivon panel, e sad dali ces uspeti sa prespajanje vodova malo bice tesko ali moras da probas.

[mexx25]

ako nista onda brikovati na panelu vodove
pozz

Sta podrzazumevas pod brikovanjem vodova na panelu

otovri se panel sa gornje strane, tj skines onaj lim sto ga drzi
i onda imas sa strana po 4 drivera na kojem su kontakti mali jedva ih vidis i na prvom desno vecinom fale tj od starosti puknu vodovi i onda moras da zicom to brikuješ (prespojiš)
svaki panel ima svoj nacin i svoje tacke gdje se letuje
vecinom bude po 3-4 voda koja se izgube
eh sad dali dobro vidis i pa probaj ne gubis nista
posalji oznaku panela pa cu da probam da nadjem

[stojkePN]

U prvom postu sam sve popisao od oznaka. Panel jeLTA260AP02 (Samsung). TV je jos kod mene. Videcu da skinem zastitne limove.

[mexx25]

U prvom postu sam sve popisao od oznaka. Panel jeLTA260AP02 (Samsung). TV je jos kod mene. Videcu da skinem zastitne limove.

prijatelju
moras polako sve bez skice jer nemam za taj model skice, a napamet se ne sjecam u glavnom moguce je samo polako mjeri sa jedne na drugu stranu negdje neki vodovi fale koji idu na drajver

[stojkePN]

Vazi, hvala

[deemoon]

da samo je problem sto ovaj panel nema bocne drajvere vec mu je sve u staklu tako da od spajanja vodova nema nist.
