LG 32H4000 Nema slike ima tona - RIJEŠENO ***

[matko]

LCD TV
PROIZVOĐAČ: LG
MODEL: 32LH4000
MODEL DODATNO:
CHASSIS: (oznaka šasije)
MAINBOARD: LD91A/G(PIP) EAX60686902(0) EBU60674821
PANEL: (cela oznaka na panelu, sa revizijom zajedno, kao "LK315T200 V.xx)
T-CON BOARD: LC320WUN
INVERTER:
SMPS (mreža):EAX55176301
TUNER:
****************************************
SIMPTOMI: Nema slike ima tona
OPIS KVARA i PREDUZETE RADNJE:Već duže vrijeme mi dolazi slika sve kasnije i kasnije. Prvo je bilo par minuta, pa desetak minuta. Sada više ne dolazi uopće.
Ekran nije crn. Prvo bude taman ali nakon par sekundi posvijetli. Svijetli sa vertikalnim lnijama. Te linije se mijenjaju povremeno.
Ima li tko ideju? Nisam serviser, ali imam veze s elektronikom. Pretpostavka je t con, ali nisam siguran.

[Damiru]

Nažalost, izgleda da ste u pravu sa pretpostavkom. Ne možete ništa učiniti sami po tom pitanju.

[matko]

Ima li tko shemu za t con 6870c-0266a?

[alexa_pg]

Semu T-cona tesko ces naci a kako nisi serviser i da je imas sumljam da ce ti pomoci.
Ako bas zelis sam da popravis aparat, predlazem da kupis kompletan modul na e-bay za 50 dolara

[fanzo]

Tražiš šemu a nisi smogao snage da napišeš oznake panela i Tcona u prvi post. Zaista neozbiljno.

[Zoxy]

Koja je oznaka T-con?
LC320...????

[matko]

Nećemo se svađati. Oznaka je LC320WUN, a p/n sam već napisao 6870C-0266A.

[matko]

Upravo to pokušavam da izbjegnem. Svatko zna da promjeni modul. Meni je zanimljivije ako se može popraviti sam. Nisam serviser jer to ne želim raditi, što ne znači da nisam elektroničar. Samo u nekim drugim vodama.

[matko]

Evo nađoh zanimljivu trgovinu, ali nije to to.

LC320WUN 6870C-0266A logic board
Item Code: 11785
Reg Price:
Wholesale Price: $34.45

[Zoxy]

Proverite napone:

LC320WUN (SC)(B1)

tcon IC(UC1)-TL2428MC
eeprom(U5)-24C32
Vin-12v
VGH-27V
VGL- -4,8V
VDO-16V
VCC-3,3V
VCOMLFB-6,6V
VCOM-6,72V

ili

LC320WUN (SA)(B3)

LVDS контроллер - R8J01067FT
ШИМ US1 - TPS65162
U4 - 3501

VDO - 17v
VCOM COMPEN - 8,14
VGH_DC - 24,8
VGL - минус 5,30
VCC - 3,2
PCB T-CON питается 12V

[matko]

Hvala na odgovoru. Probat ću pa ću se javiti. Ako ništa ne upali onda se javljam adminu za trgovinu

[Stolle]

Ajde promeni naslov da na nešto liči. Pogledaj ostale teme, a piše i iznad šta treba.

[matko]

Proverite napone:

LC320WUN (SA)(B3)

LVDS контроллер - R8J01067FT
ШИМ US1 - TPS65162
U4 - 3501

VDO - 17v (16,9V)
VCOM COMPEN - 8,14 (8,1V)
VGH_DC - 24,8 (24,8V)
VGL - минус 5,30 (-5,2V)
VCC - 3,2 (3,3V)
(Na osiguraču imam 11,8V)

PCB T-CON питается 12V

Evo provjereno

[Zoxy]

Najverovatnije je da je ekran.
Pogledajte temu:

http://translate.googleusercontent.com/ ... Hg#2870136

Meni je uspelo na jednom.

[matko]

Znači, misliš da je ovaj tcon ispravan?

[Zoxy]

Treba naci ispravan pa probati.DC/DC convertor je ispravan.Pitanje je da li je i procesor.
Zbog vertikalnih sara, tipujem na panel.

[matko]

Muči me i to što je prvo slika tamna, ten nakon 15 min posvijetli i pojave se linije

[matko]

Potvrđeno je, kontakti na panelu me zezaju, grrrr.
Probat ću nešto iskemijati ako budem mogao.
Hvala vam puno na pomoći.

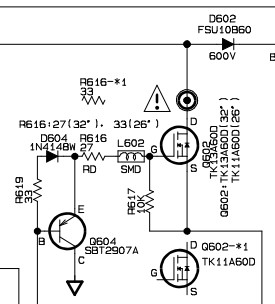

Usput, ima li tko shemu tog napanja EAX55176301.
Nabavio sam samo dio, ali mi treba cijela
