LCD PHILIPS 42PFL3606H58 Ne radi mreza RESENO

[icko]

LCD TV
PROIZVOĐAČ: PHILIPS
MODEL: 42PFL3606H58
MODEL DODATNO:
CHASSIS: TPM6.1E LA TPM6.1ELA TPM61ELA

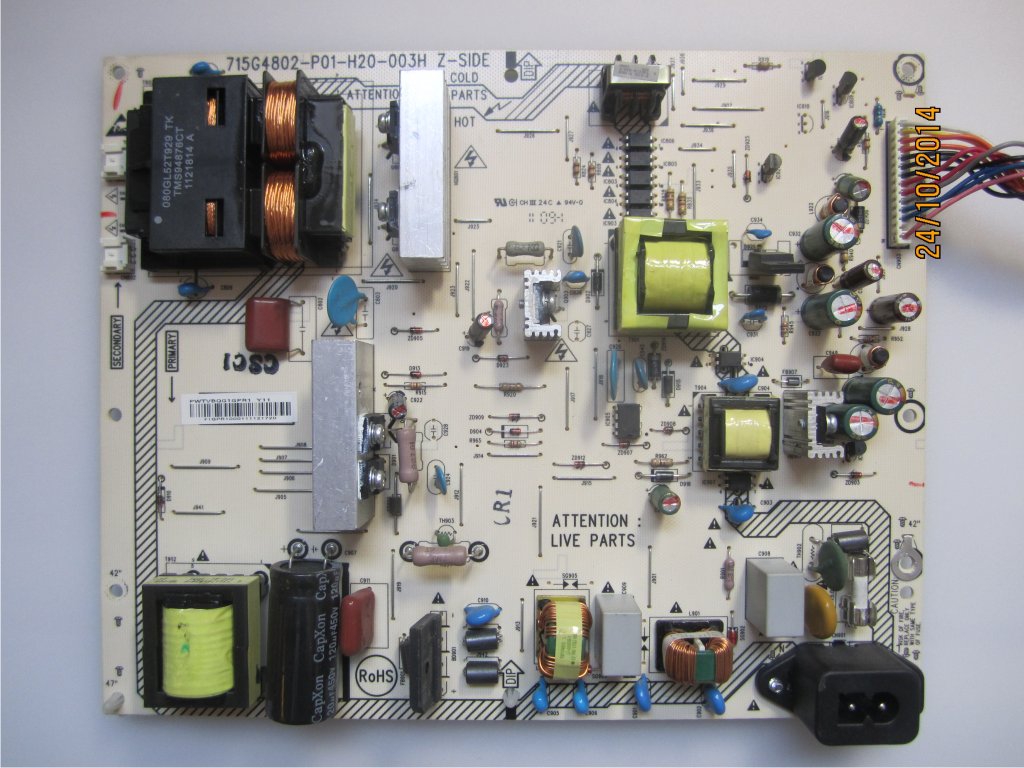

MAINBOARD: 715G4802-P01-H20-003H (Ovo je oznaka SMPS + INVERTER)
PANEL:
T-CON BOARD:
INVERTER:UBA2071AT, 2 mosfeta TF10N60
SMPS (mreža):TNY277PN, FAN6961, NCP1271A
TUNER:
****************************************
SIMPTOMI: Nema slika, nema ton, radi samo sijalicka za stand by
OPIS KVARA i PREDUZETE RADNJE:Problem je u tome sto ne radi glavno napajanje, nema +12V, nema +24V, inverterski deo ne radi, komanda za stand by od 3.3V se dobija. Napon od +5V postoji. FAN6961 i NCP1271A dobijaju napon Vc od 12V, ali ne shalju pobudu za mosfetove. Izvod 22 od UBA2071AT prema masu pokazuje samo 5 oma, a izvadjeni iz ploce tranzistori(to mi je sumnjivo). Ne merenju nijedan tranzistor ili dioda ne pokazuju probijanje. Dali da bi se dobilo +12V i +24V treba da bude ispravan inverter ili nisu zavisni jedno od drugo. Napon od+300V na DRAIN-ove postoji. Neki savet...

[Majstor Duja]

Nema tu pomoci osim zamene drajvera. Imao si datasheet na:

Kod: Označi sve

http://www.nxp.com/documents/data_sheet/UBA2071_A.pdf

pogledas sta je 22 pin, vidis da je tu detekcija "high side" drajvera te da unutrasnji otpor ne sme biti 5 oma vec 10K ili vise - imas sve u datasheetu...

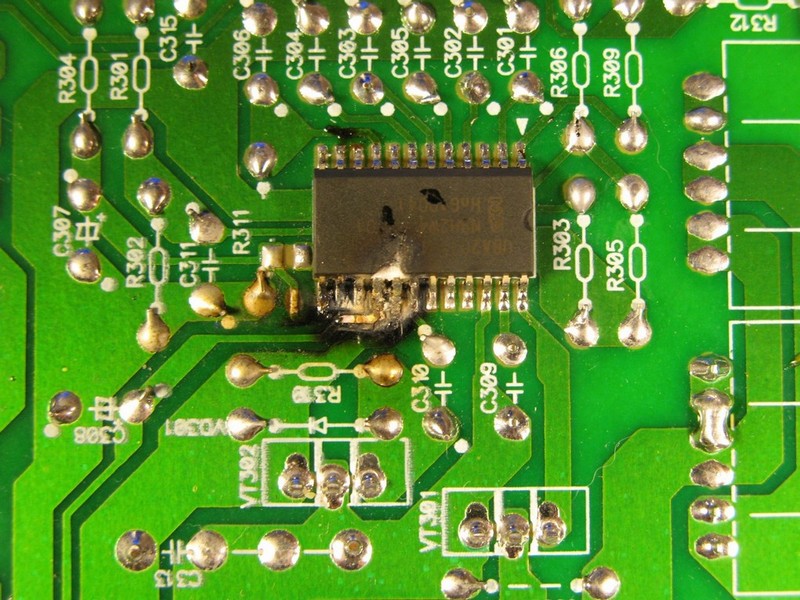

Nekad taj kvar izgleda i ovako:

[alexa_pg]

Slazem se sa kolegom da to kolo ne valja cim ima otpor od svega par oma.
Philips je bas zakomplikovao ovaj stepen za napajanje onako kako samo oni znaju. :)

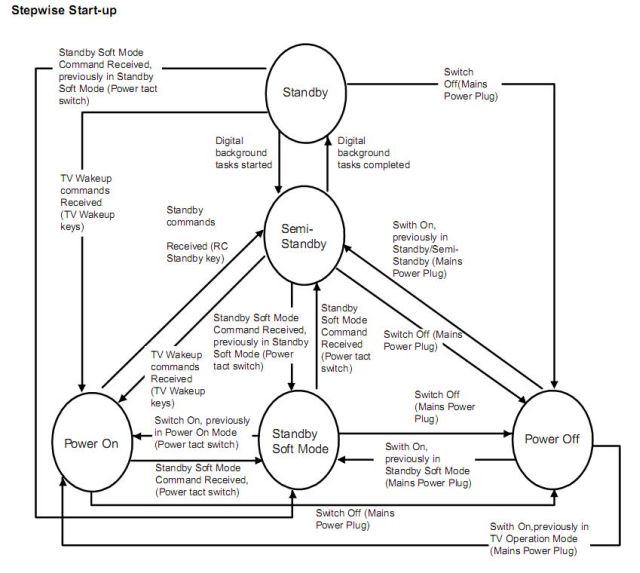

Iz servisnog uputstva Philips Chassis TPM6.1E LA

[icko]

Znaci to kolo je definitivno neispravno, ali zasto ne radi onaj dio mreze gde se dobijaju +12 i +24V. Nema preopterecenje. Tu je oscilator 1271A. Nije valjda da istovremeno su crkla oba kola. Sema od TPM6.1E nije ista, ali je veoma slicna. TV je star samo 2 god.

[icko]

Konacno sam nabavio delove, namestio ih, pritisnuo taster za paljenje i zasijale su neonke. Znaci drajver, odgovarajuci mosfet tranzistori i elektroliti za svaki slucaj su zamenjeni. Hvala za info za pin 22, mora da bude veliki otpor, posto tu je poprilicno visok napon,to je to, pisem reseno.
