DAMPOVI LCD TV [šablon u prvom postu]

problemi, kvarovi, sheme upload/download popravka LCD televizora

Urednik: alexa_pg

Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
RAZNA UPUTSTVA
dannymed2000
_
_
Postovi: 9
Pridružen: 14 svi 2016, 13:35
Location: maroc
Specialty: tv-multimedia

DAMPOVI LCD TV [šablon u prvom postu]

Post napisao dannymed2000 » 16 svi 2016, 13:23

Dump ili softver postavite na sledeći način: (kliknite na obeleži sve pa si kopirajte)

Kod: Označi sve

MB LCD TV
Proizvođač:
Model skraćeno:
Model pun naziv:
MB PCB:
MB label:
Chassis:
SN (VESTEL):
PANEL:
Napajanje T-CON:
Daljinski:
EEprom + pozicija:
Flash + pozicija:
Dodatak: SLIKA MODULA
Obavezno popunite sve podatke.
Ako smatrate da imate još dopunskih podataka upišite i njih.
VEOMA JE VAŽNO UPISATI OZNAKE PANELA I TO PUNE OZNAKE SA REVIZIJAMA ZAJEDNO I SA BROJEVIMA I KARAKTERIMA U ZAGRADAMA !
Kopirajte si podatke iz odgovarajućeg prozora na "Obeleži sve". Da ne morate sve da kucate.
Podatke upišite u txt fajl i sa .bin fajlom stavite u folder i zapakujte u rar ili zip.
Podatke iz txt fajla kopirajte i ubacite u post, a rar ili zip u prilog postu.

Ako imate dodatnih pitanja pitajte.

*"MB label"
je nalepnica na matičnoj ploči. Ona označava detaljan sastav uređaja i revizije.
Evo jedan primer katastrofalne greške ako ne vodite računa o ovome >> http://www.fanzo.org/forum/viewtopic.ph ... 68#p203268

*Napajanje T-CON
To je napon koji ide na T-CON modul

*Daljinski upravljač:
Ako ga ne znate možete ostaviti polje nepopunjenim.

* Model skraćeno i Model pun naziv
Kod Samsunga to izgleda ovako:
Skraćeno: LE40B560
Pun naziv: LE40B560P7XXEH

*EEprom i Flash
Obavezno napisati poziciju na ploči
Ako ima više komada na ploči onda ih upišite jedno ispod drugog, a u imenu fajla napišite koji ide na koju poziciju.

*DODATAK SLIKA:
Slikajte MB za lakše raspoznavanje.
Ako ista slika već postoji na forumu prekopirajte je, pa ne morate slikati. Pritom dobro pogledajte da li je 100% isti !





****************************************************************************************************************************************************
GOOD DUMP SAMSUNG LA32A450C1XSV
Prilog
MODEL-450-READY-REV 26-32-37.rar
(413.27 KiB) Preuzeto 172 puta.

dannymed2000
_
_
Postovi: 9
Pridružen: 14 svi 2016, 13:35
Location: maroc
Specialty: tv-multimedia

DUMP SAMSUNG LA32S81BX-SHI

Post napisao dannymed2000 » 16 svi 2016, 13:49

GOOD DUMP DUMP SAMSUNG LA32S81BX-SHI
Prilog
BN41-00933A.rar
(335.36 KiB) Preuzeto 149 puta.

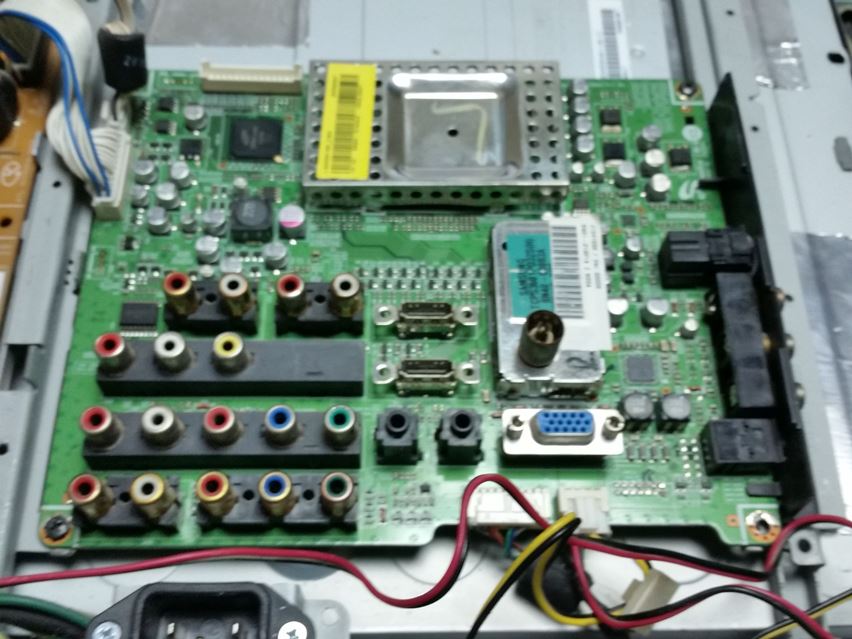

MAIN BOARD BN41-00933A.jpg

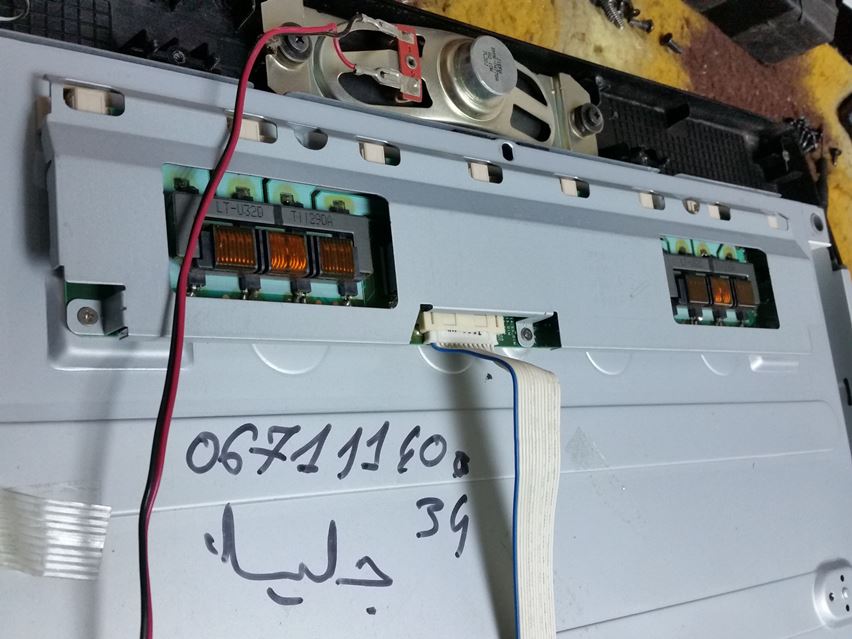

MAIN INVERTER.jpg
MAIN POWER.jpg

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24761
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

DAMPOVI LCD TV

Post napisao Stolle » 16 svi 2016, 14:31

"29 poslednjih dana u mesecu je najteže"

dannymed2000
_
_
Postovi: 9
Pridružen: 14 svi 2016, 13:35
Location: maroc
Specialty: tv-multimedia

Re: DAMPOVI LCD TV

Post napisao dannymed2000 » 16 svi 2016, 16:47

OK THANHK

Avatar
bada
gx
gx
Postovi: 398
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: DAMPOVI LCD TV

Post napisao bada » 09 Nov 2016, 10:59

LCD TV
PROIZVOĐAČ: SAMSUNG
MODEL: LE22S81B
MODEL DODATNO: LE22SB81B
MAINBOARD: BN41-00934B
PANEL: LTM220M1-L01
SMPS (mreža): EADP-57CF B Rev:03
TUNER: BN94-0146A
FLASH: 25L1605
DUMP: 24C256
Prilog
SAMSUNG LCD LE22S81B.rar
(339.31 KiB) Preuzeto 119 puta.
SAMSUNG LE22S81B LCD.rar
(1.95 KiB) Preuzeto 109 puta.
Al' ga je 'opravio... svaka mu čast !... nekad bilo

Avatar
bada
gx
gx
Postovi: 398
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: DAMPOVI LCD TV

Post napisao bada » 25 Mar 2017, 09:32

LCD TV
FIRMA: PHILIPS
MODEL: 26PFL3312/10
CHASSIS: LC7.1E LA
MAINBOARD: 3139 123 62613 WK713.5
PANEL: V260B1-L03 Rev.c3
INVERTER:
T-CON BOARD:
SMPS: PLCD190P3
EEPROM: 24C64 pozicija 7315
Prilog
PHILIPS LCD 26PFL3312.rar
(1.45 KiB) Preuzeto 114 puta.
Al' ga je 'opravio... svaka mu čast !... nekad bilo

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:01

LCD TV ADLER Model: LC22S96
-----------------------------------------------------------
Main: 090-6M1814-03
-----------------------------------------------------------
SPI FLASH: 25Q32BVSIG
-----------------------------------------------------------
Power: LS2204045 VER 1.0
-----------------------------------------------------------
Display: LC220WXE (LG)
(TB)(A1)
-----------------------------------------------------------
Prod. date: 2011.
-----------------------------------------------------------
Prilog
LC22S96.rar
(1.94 MiB) Preuzeto 37 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:20

LCD TV BLAUPINKT Model: M32I74G-GB-FTCUP-SW
--------------------------------------------------------------------
Model Nr.: M32I74G-GB-FTCUP-SW
Ref.: B32I74TFHD
Produktcode: BM32J74BFTCPS171
BM32J74BFTCPS171-105660 00959
-----------------------------------------------
Main: T.MSD306.8B
10305

Model: M32/74G-GB-FTCUP-SW
TV:C810 2011-03-10 21;38:02
P/O:4501171

107110300476-200581
LTA320HA02 RoHS 6
--------------------------------
U16: SPI: 25l3206e
--------------------------------------------------------------------
Display: LTA320HA02-S05
--------------------------------------------------------------------
Power: G0281-1801424A
G0281-1601424A
V:0.3
2010.07.28
--------------------------------------------------------------------
Universal Medioa Corporation / Slovakia / s.r.o.
Prilog
M32I74G-GB-FTCUP-SW.rar
(3.09 MiB) Preuzeto 30 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:22

LCD TV BLUETECH Model: TQT-03210
---------------------------------------------------
Main: CV209M V 1.1
---------------------------------------------------
EEPROM: 24C32
---------------------------------------------------
Display: LTA 320 AP02 (SAMSUNG)
---------------------------------------------------
Power: YXLCD3221F-113
---------------------------------------------------
Prod. date: "09.
---------------------------------------------------
Prilog
TQT-03210.rar
(692 bajtova) Preuzeto 26 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:31

LCD CINEX Model: TFT 82921 STEREO LG
Chassis: PT 1000 (PROFILO - TELRA)
-------------------------------------------------------------
Main: DLP TV 26" 32" LCD TV Board 04TA065A
-------------------------------------------------------------
Display: LC320WD1 (LG-PHILIPS)
-------------------------------------------------------------
EEprom: 24C64WP Labeled: P1084
-------------------------------------------------------------
Prilog
PT 1000.rar
(1.12 KiB) Preuzeto 23 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:34

LCD TV CMX Model: LCD 7326H Caracal
--------------------------------------------------
Main: CV306H-A

P/O:1105J0488
M/O:1.03.44.05107
C/N:RE01CV306LPA4
D/N:20110530X000135
--------------------------------------------------
SPI: 25Q32BVSIG
--------------------------------------------------
Netz/Invert.: KPS32V2P
--------------------------------------------------
Display: T315XW02 V.V AU optronics
--------------------------------------------------
Prod.Date: 2009.
--------------------------------------------------
Prilog
LCD 7326H Caracal.rar
(3.09 MiB) Preuzeto 28 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:39

LCD TV CMX Model: LCD7320F
-------------------------------------------------
Main: HK-7101-CI-V2.69F Ver:SP269F
---------------------------------------
U2:EN25T16-75HIP
Q94C01C

U7:EN25T80

U14: 24C02

U15:24C32

U19:24C02
----------------------------------------
Power/Invert.: JSI-320405
-------------------------------------------------
Display: T315HW02 V.8 (AU OPTRONICS)

Prod. date: 2009.
-------------------------------------------------
Prilog
LCD 7320 F.rar
(1.54 MiB) Preuzeto 27 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:42

LCD TV CMX Model: LCD 7194
------------------------------------------------------------
Main: T.SP7050.2C 9282
----------------------------
U11: 25F80
U13: 24C32AN
U24: 25P16
------------------------------------------------------------
Display: LTM190BT03 (SAMSUNG)
------------------------------------------------------------
Prilog
LCD 7194.rar
(1.23 MiB) Preuzeto 43 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:47

LCD TV COLOSSUS 32" FULL HD LCD TV Model: CSS-10100A
---------------------------------------------------------------
Main: T.MSD306.68A 11241
---------------------------------------------------------------
SPI FLASH: 25L3206E
---------------------------------------------------------------
Display: LTA320HN02 (SAMSUNG)
---------------------------------------------------------------
Netz: MP116T (MEGMEET)
---------------------------------------------------------------
Prilog
CSS-10100A.rar
(3.23 MiB) Preuzeto 33 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 15:59

LCD TV COLOSSUS Model: HD LCD TV CSS-10100
---------------------------------------------------------
Main: T.MSD306.68A 12023

Labeled: 1A2C0641-000000010
LK0DZ1C0267 RoHS T1203-51

U10: SPI : 25Q32
---------------------------------------------------------
Display: CX315LCDM
SHARP LK315T3HA2M
---------------------------------------------------------
Prilog
HD LCD TV CSS-10100.rar
(3.24 MiB) Preuzeto 38 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 16:07

LCD DAEWOO Model: DLP-32B3T
-----------------------------------------------------------
Main: Z1J190R-6 (BEKO LM chassis)
Label: LM 32 QD4 MLT NC TX 2SK KL SV PC VGA HD DEWOO
-----------------------------------------------------------
IC323: 24C32AN
IC314: 24C08AN
IC315: 24C08AN
-----------------------------------------------------------
Display : T315XW01 V3G AU OPTRONICS
QD32HL03 Rev.01

QD32HL03-Rev.1-N
QD04-0459 32"
-----------------------------------------------------------
T-CON: QV32C C2 (V32C C2) QUANTA AUO
AU OPTOELECTRONICS
-----------------------------------------------------------
Power: FSP204-2F01(S07)
-----------------------------------------------------------
Prilog
DLP-32B3T.rar
(1.83 KiB) Preuzeto 36 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1017
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LCD TV

Post napisao nessha » 22 Jun 2018, 16:09

LCD TV DAEWOO Model: LP32R1B
-------------------------------------------------
Main: T.MS6M1 81.1B 11223
T.MS6M181.1B
-------------------------------------
SPI: 25Q32FVSIG
-------------------------------------------------
Display: LTA320AP31
LTA320AP05 (SAMSUNG)
-------------------------------------------------
Power / inverter: LK-PI320205Z (LEKE)
-------------------------------------------------
Prilog
LP32R1B.rar
(2.5 MiB) Preuzeto 41 put.
Neznanje je veliki izvor hrabrosti!
