LG 42LC3R Ima ton,nema sliku

Post napisao Japanac » 17 Apr 2018, 15:03

LCD TV
FIRMA: LG
MODEL: 42LC3R ZH
MODEL DODATNO: 42LC3R ZH AEULLMG
CHASSIS: LP62A
MAINBOARD: PP62ABC LP62ABC 68709M9004G
PANEL: LC420W02 SL A2
T-CON BOARD:6870C-0100A Ver 1.0
INVERTER: Master 6632L-0326B Slave Inverter 6632L-0327B
SMPS: 6709900017A


***************************************
SIMPTOMI:
Ton ima,reaguje na daljinski ali nema sliku ni pozadinsko osvetljenje.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Zatekao sam u mreznom stepenu par naduvanih kondenzatora,2200uF 35V,zamenio sam ih novim,kao i sve ostale kondenzatore u mrezi.Takodje na maticnoj ploci sam nasao neispravan kondenzator C 1016 100uF 16V u SMDu.Zamena ovih elemenata nije dala rezultate.Naponi na konektoru P 1000 su sledeci: 1/ 4.99V , 2/ 1.29V , 3/ 4.96V . 4/ GND , 5/ 4.82V , 6/ 0V , 7/ 3.29V , 8/ 4.95V , 9/ GND , 10/ 0V , 11/ 6.13V , 12/ GND , 13/ 1V .Naponi na konektorima P204 i P205 su 24V.
Naponi na konektoru P1100 su sledeci: 1/ 18.5V , 2/ 18.5V , 3/GND, 4/ GND, 5/ 6.12V , 6/ GND , 7/ 3.48V , 8/ GND , 9/ 12V , 10/ GND .
Zadnja izmena: Japanac, dana 19 Apr 2018, 00:30, ukupno menjano 1 put.

Avatar
bobi.bt
gx
gx
Postovi: 162
Pridružen: 08 Okt 2012, 13:47
Location: bitola
Specialty: tv-multimedia

Re: LG 42LC3R Ima ton,nema sliku

Post napisao bobi.bt » 18 Apr 2018, 10:47

napon za ''inv-on'' od main ima?
proveri na stby i pri startovan tv...

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LG 42LC3R Ima ton,nema sliku

Post napisao Japanac » 18 Apr 2018, 12:03

Ako sam dobro merio to bi trebalo da je na konektoru P1000 pin 5 pise samo inv i na njemu kada ga ukljucim ima 4.8V a kad je u stb je 0V.

Avatar
bobi.bt
gx
gx
Postovi: 162
Pridružen: 08 Okt 2012, 13:47
Location: bitola
Specialty: tv-multimedia

Re: LG 42LC3R Ima ton,nema sliku

Post napisao bobi.bt » 18 Apr 2018, 13:30

To do nekad bi trebalo da znaci da main e ok, najverovatno problem je u power, inverter ili neonke, jesi li zaprimetio neonke da zasvete na sekund pri startovanje... I dali imas 24V od power za inverter?

Avatar
alexa_pg
gxu
gxu
Postovi: 3626
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: LG 42LC3R Ima ton,nema sliku

Post napisao alexa_pg » 18 Apr 2018, 13:46

Ima li 24V na samim FET-ovima u invertoru. Koje kolo je na tom modulu?
Alexa

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LG 42LC3R Ima ton,nema sliku

Post napisao Japanac » 18 Apr 2018, 20:05

Kolo je OZ9981GN i na S i na M modulu,Sto se tice neonki one ne zasvetle ni na trenutak.

Avatar
bobi.bt
gx
gx
Postovi: 162
Pridružen: 08 Okt 2012, 13:47
Location: bitola
Specialty: tv-multimedia

Re: LG 42LC3R Ima ton,nema sliku

Post napisao bobi.bt » 19 Apr 2018, 00:52

Ok, Alexa te pitao dali imas 24V na fetove od razlog da ne ima neki osigurac koj je pregoreo, ako je to u redu mozda kolo OZ9981GN ne valja...

Avatar
KASA1
gxu
gxu
Postovi: 984
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: LG 42LC3R Ima ton,nema sliku

Post napisao KASA1 » 19 Apr 2018, 08:51

Japanac je napisao:,...Ton ima,reaguje na daljinski ali nema sliku ni pozadinsko osvetljenje...
Ak imaš napajanje i pobudu za inverter pozabavi se njime,... no, iz gornjih postova još uvijek nije jasno imaš li sliku,... jesi li probao osvijetliti panel da vidiš nazire li se slika ili poslati signal scart-om na drugi tv?

Avatar
Japanac
___
___
Postovi: 518
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: LG 42LC3R Ima ton,nema sliku

Post napisao Japanac » 19 Apr 2018, 10:50

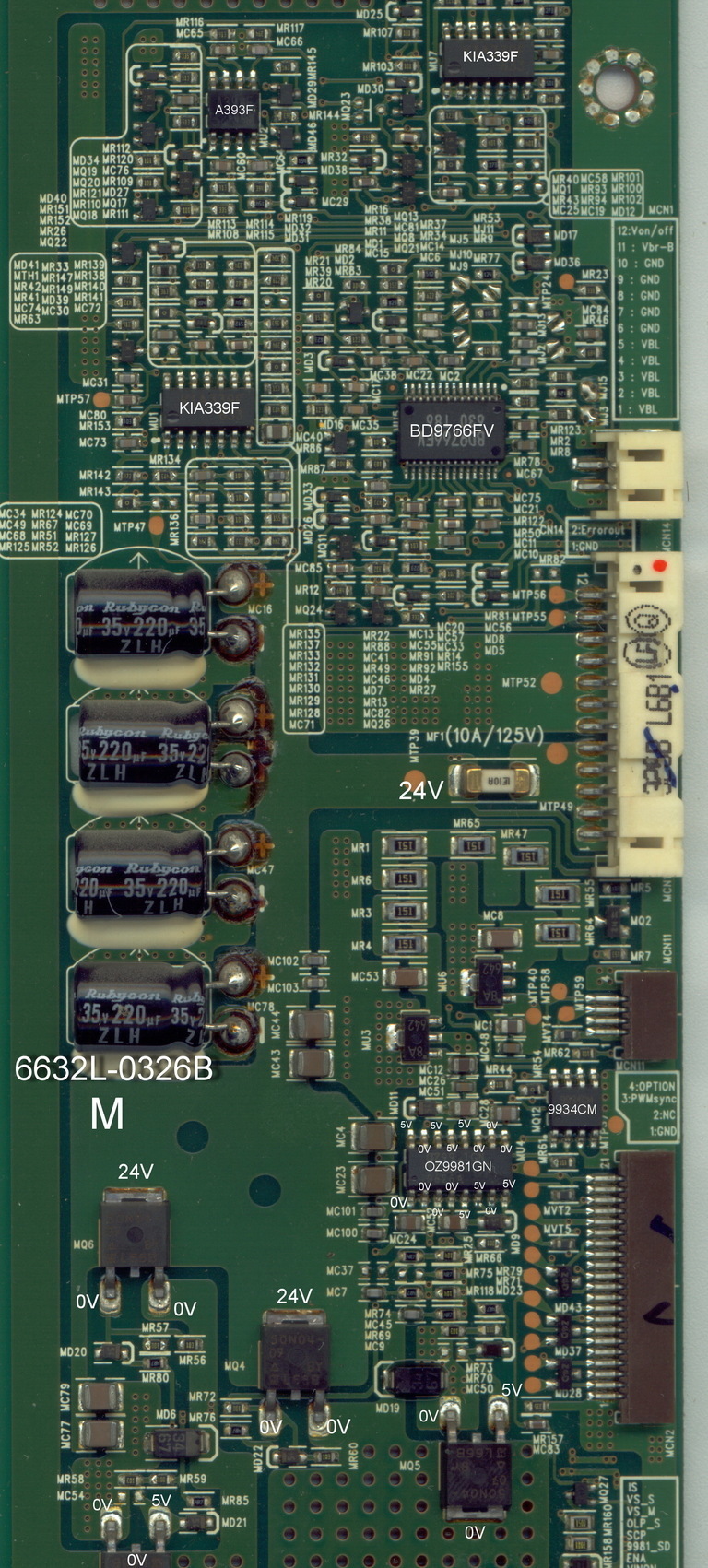

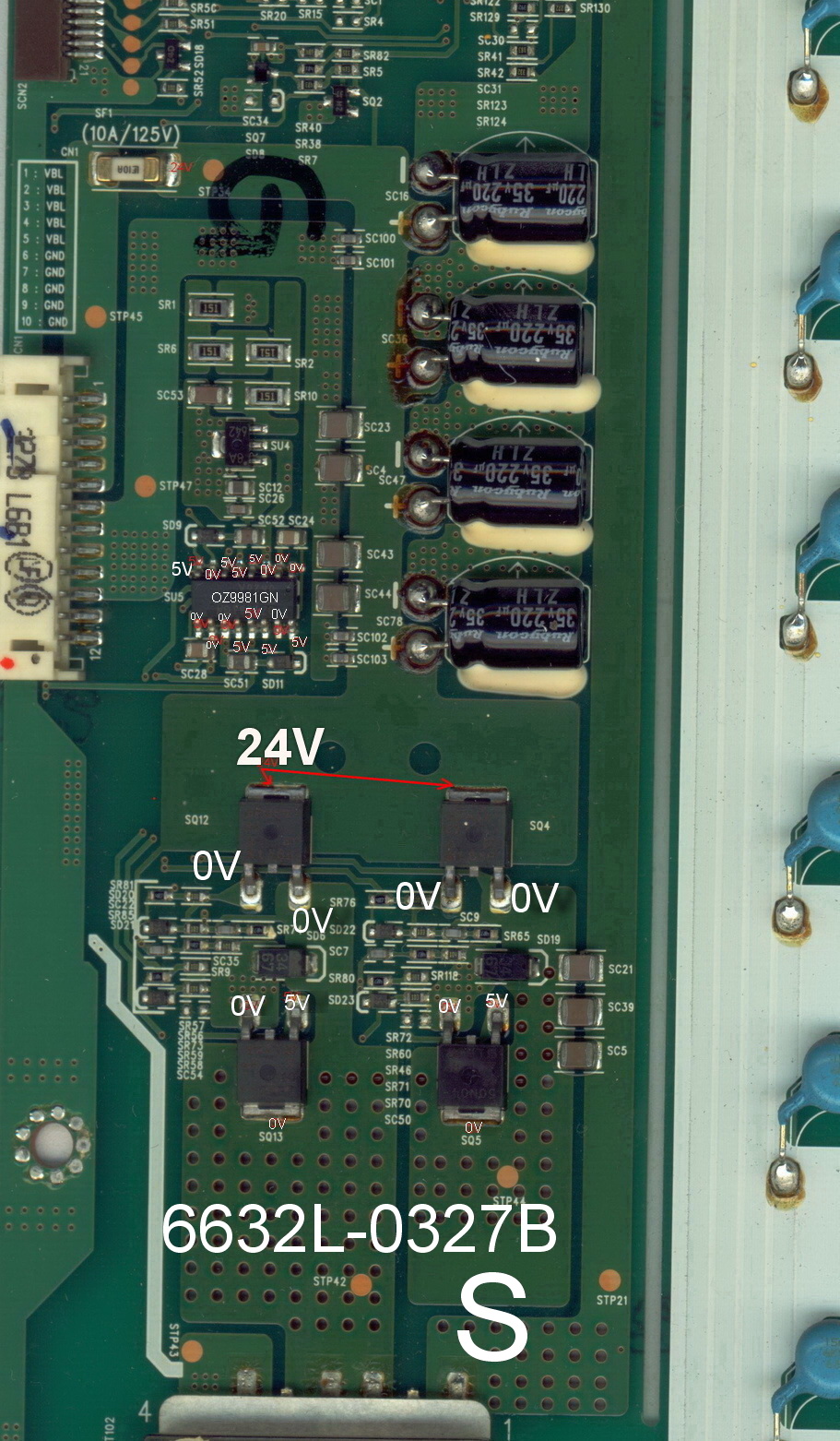

Nemam sliku,probao sam da osvetlim ekran,to sam i napisao u prvom postu da nemam ni sliku ni pozadinsko svetlo.Evo koje imam napone na inverteru.
Prilog

pista1
_
_
Postovi: 40
Pridružen: 29 Feb 2012, 22:21
Location: MKD
Specialty: computers

Re: LG 42LC3R Ima ton,nema sliku

Post napisao pista1 » 19 Apr 2018, 22:51

Kolega Japanac meri napone na 11. i 12. pinu konektora na inverteru
Treba da imas na jednom oko 3.3V ( inverter on) i oko 5V na drugom (napon za podesavanje osvetljenja ) , imas li te napone ?
S postovanjem
pista1

Avatar
toce
gx
gx
Postovi: 2859
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: LG 42LC3R Ima ton,nema sliku

Post napisao toce » 21 Apr 2018, 02:20

Imas problem u samom panelu neka plastika od neonke ne valja baca varnicu i ukljuci zastitu.

---------- Sub Apr 21, 2018 02:24 ----------
Zato treba alat (tester) da ne bi lutao to se jednom kupi al se od dva tv isplati.
Zadnja izmena: alexa_pg, dana 21 Apr 2018, 10:25, ukupno menjano 1 put.
Razlog: spojena dva uzastopna posta u jedan
TOCE
