Medion MD32532-S - Ne startuje [ODUSTAO]

Post napisao Stefan7 » 23 Feb 2020, 11:04

LCD TV
FIRMA: Medion
MODEL: MD32532-S
MAINBOARD: 17MB15E-5

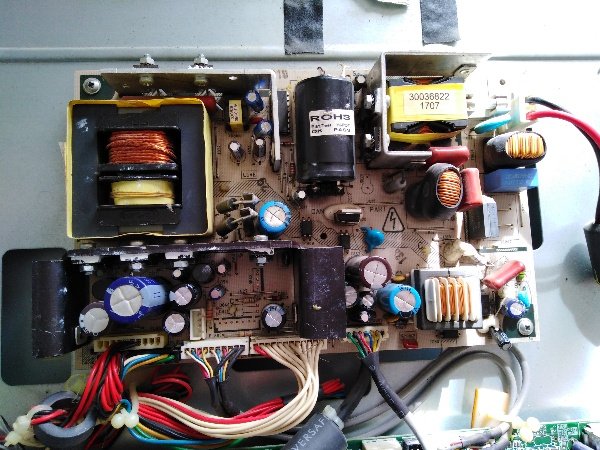

SMPS: 17PW15-8


***************************************
SIMPTOMI:
Tv je dosao sa problemom da tesko startuje, musterija kaze da mora nekoliko puta da iskljucuje utikac iz struje pa da startuje.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Kod mene nije hteo nijednom da startuje, prilikom pokusaja starta se ugasi stby led i cuje se kako zuji (pisti) mreza. Promenjeni su naduvani elektroliti kao i oni sa losim ESR ali bez promene.
P. S. Posle vise pokusaja, uspeo sam da ga startujem. Kad je startovan tv onda se ne cuje gore pomenuto zujanje (pistanje) iz mreze.
Zadnja izmena: Stefan7, dana 09 Mar 2020, 16:32, ukupno menjano 3 puta.

Avatar
alexa_pg
gxu
gxu
Postovi: 3736
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Medion MD32532-S - Ne startuje

Post napisao alexa_pg » 23 Feb 2020, 13:55

Teško je napamet reći šta može da bude. Mišljenja sam da je ipak mreža neispravna.
Ja u ovakvim slučajevima mrežu priključim na vještačko opterećenje (sijalice) +5V, 12V i 24V i preko R 10K sa +5V dovedem napon na pin off/on. Mreža bi trebala da proradi i svi naponi moraju biti tačni. na taj način znam da li je mreža ispravna ili je nešto guši.
Jedina vakcina
samodisciplina.
Ostani doma

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 23 Feb 2020, 14:47

I ja mislim da je problem u mrezi ali ne mogu da nadjem sta je problem.

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Medion MD32532-S - Ne startuje

Post napisao tom » 23 Feb 2020, 14:52

Mreža bi trebalo biti 17PW20.
Za početak zameni C877 i C878 oba 12nF/630V.

slika

Kod: Označi sve

https://assets.shopjimmy.com/media/catalog/product/cache/1/image/f8f28dc4a19c21aeb55ee5774693fb5d/2/0/20369474.jpg

Avatar
KASA1
gxu
gxu
Postovi: 1234
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Medion MD32532-S - Ne startuje

Post napisao KASA1 » 24 Feb 2020, 09:27

@Stefan7, dopiši podatke o napajanju i matičnoj da ne nagađamo.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 24 Feb 2020, 16:31

@tom Kad zamenim javljam. Kod mene su oba kondenzatora 15nF/630V i na merenju imaju taj kapacitet.
@KASA1 Dopisao sam oznake mreze i maticne

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 29 Feb 2020, 16:37

@tom Zamenjena oba kondenzatora 15nF/630V i idalje se isto ponasa.

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Medion MD32532-S - Ne startuje

Post napisao tom » 29 Feb 2020, 18:15

Zameni R913, R914, R915 sve po šemi su 1M.

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 29 Feb 2020, 19:39

@tom Nemam smd otpornike tih vrednosti jedino klasicne, ovi na merenju pokazuju 1M otpor. Da li ste procitali u mom prvom postu na dnu sta sam napisao?

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Medion MD32532-S - Ne startuje

Post napisao tom » 29 Feb 2020, 19:48

...Kad je startovan tv onda se ne cuje gore pomenuto zujanje (pistanje) iz mreze.
Koliki je napon na mrežnom elektrolitu u toj situaciji.
Ako je ispod 340/350V zato ne uključuje stalno.
Ako nemaš smd opornike onda iste izvadi i očisti lepak ispod koji je ostao a isto i otpornike očisti!

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 29 Feb 2020, 19:59

Napon na elektrolitu kad ne ukljuci (pisti mreza) je 390V.
Nije mi jasno zbog cega da cistim otpornike?

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Medion MD32532-S - Ne startuje

Post napisao tom » 29 Feb 2020, 20:41

Kad se izvadi otpornik može ostati i deo lepka koji je bio ispod istog!

Stefan7
_
_
Postovi: 113
Pridružen: 31 Avg 2017, 22:40
Location: Srbija, Srbija
Specialty: consumer

Re: Medion MD32532-S - Ne startuje

Post napisao Stefan7 » 29 Feb 2020, 20:47

Jasno. Sta da radim sa trenutnim problemom?

Avatar
tom
gxu
gxu
Postovi: 2908
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: Medion MD32532-S - Ne startuje

Post napisao tom » 29 Feb 2020, 21:49

Iskluči inverter. Ako imaš 390V a nema pištanja onda pogledaj inverter i konektor za 24V na ploči za hladne lemove. Na taj isti konektor podledaj kontakte (male i female) da možda ima oksidacije.
Opčenito pretpostavljam da si pogledao ploču za hladne lemove, posebno oko transformatora (ispod na samim izvodima)
Na kraju ako imaš drugu ploču ( a skoro potpuno ista je i 17PW20) probaj!

Avatar
KASA1
gxu
gxu
Postovi: 1234
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: Medion MD32532-S - Ne startuje

Post napisao KASA1 » 29 Feb 2020, 23:07

Ne možemo ovako napamet, opet nikakvih podataka o mjerenjima nema. Self-check ploče napajanja (po preporuci kolege @aleksa_pg) je odrađen?,.. svi naponi u sekundaru pod opterećenjem korektni?
"Čovječe, pazi da ne ideš malen ispod zvijezda!"
