Grundig 43 VLE 6523 BL, odustao

[joco]

LED TV
FIRMA: GRUNDIG
MODEL: 43VLE6523BL
MODEL DODATNO: NE ZNAML
CHASSIS: NE ZNAM KU
MAINBOARD: VKT190R-6
POWER: APDP-145A1
PANEL: 057D43A21P
T-CON BOARD: ZNL910R51000820416. REV:00

SMPS: NE ZNAM

***************************************
SIMPTOMI:
Ne pali

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Neće upaliti na daljinski.. Niti ručno..
Lampica stand by svijetli..
Otvoril otraga.. Šaljem slike pošto ne znam sve kartice što tražite..

Da.. Imam i shemu sa papirima.. Ako želite.. Mogu poslikat.. I poslati

[alexa_pg]

Da li plava st. by LED preperi prilikom pokušaja da se uključi aparat.

Kod ovog aparata najčešće strada pozadinsko osvetljenje. Moguće je da je i u ovom slučaju.
Treba izmjeriti napon na konektoru (crvena i crna žica) koji ide sa LED drajvera prema panelu. To je modul ZNL193-05.
Priključiti voltmetar na crvenu žicu i izmjeriti napon prema masi u trenutku uključivanja.

[joco]

Da.. Imam i shemu sa papirima.. Ako želite.. Mogu poslikat.. I poslati
Led lampica treperi samo kad se pusti struja.. Na početku.. Poslije je stabilna.. Ne reagira na daljinski.. A kad je bilo ispravno.. Da tad je treperila i tv se upalio

[KASA1]

Dobro je da šemu imaš, bit će ti lakše popratiti što se tu događa, no nije ju potrebno ovdje postavljati.

Kao što kolega reče, sumnja ide u pravcu pozadinskog osvjetljenja i njegove regulacije. Kod ove šasije i pri vrlo maloj promjeni naponsko-strujnih okvira aktivira se zaštita koja ne dozvoljava rad (isključuje napajanje pozadinskog),... za početak, dakle, poslušaj preporuku i izmjeri napon za pozadinsko.

[joco]

Probal izmjeriti.. Ali ne mogu.. Poslije je oko 16.mA

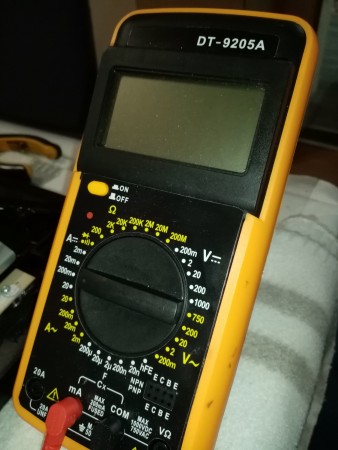

Nisam siguran u mjerenje.. Imam digitalni.. Ako je prema pločici.. Trebalo bi biti 310mA..a ja imam podeoke 200 ma.. I 20 A

[spagagz]

Treba izmjeriti napon na konektoru (crvena i crna žica) koji ide sa LED drajvera prema panelu.

Ne struju.

[joco]

Mjerilo.. U prvom momentu ima oko 113 V.. Poslije malo do 123 V.. Onda pada

[Ribery]

Napajanje bi trebalo da je OK. Mislim da grešku ipak treba da tražiš u LED trakama kao što su majstori predložili. Da li imaš čime da ih proveriš?

[joco]

Osim unimer.. Nemam drugačije.. Ako može pomoć kako??

[nisavici]

Mozes napraviti jednostavan tester za led trake sa jednim otpornikom 10K 5 W I ispravljackim grecom poslužiće ti za proveru traka samo pazi da ne dokačis pipalice pošto je "živa" struja, pa proveri redom

[alexa_pg]

Mozes napraviti jednostavan tester za led trake sa jednim otpornikom 10K 5 W I ispravljackim grecom poslužiće ti za proveru traka samo pazi da ne dokačis pipalice pošto je "živa" struja, pa proveri redom

Uredništvo foruma se ograđuje od ovakvog načina ispitivanja LED osvjetljenja.
*** OPASNO PO ŽIVOT! ***

[alexa_pg]

O alatima za provjeru pozadinskog osvjetljenja možeš pročitati u ovoj temi.

http://fanzo.org/forum/viewtopic.php?p=344549#p344549

[joco]

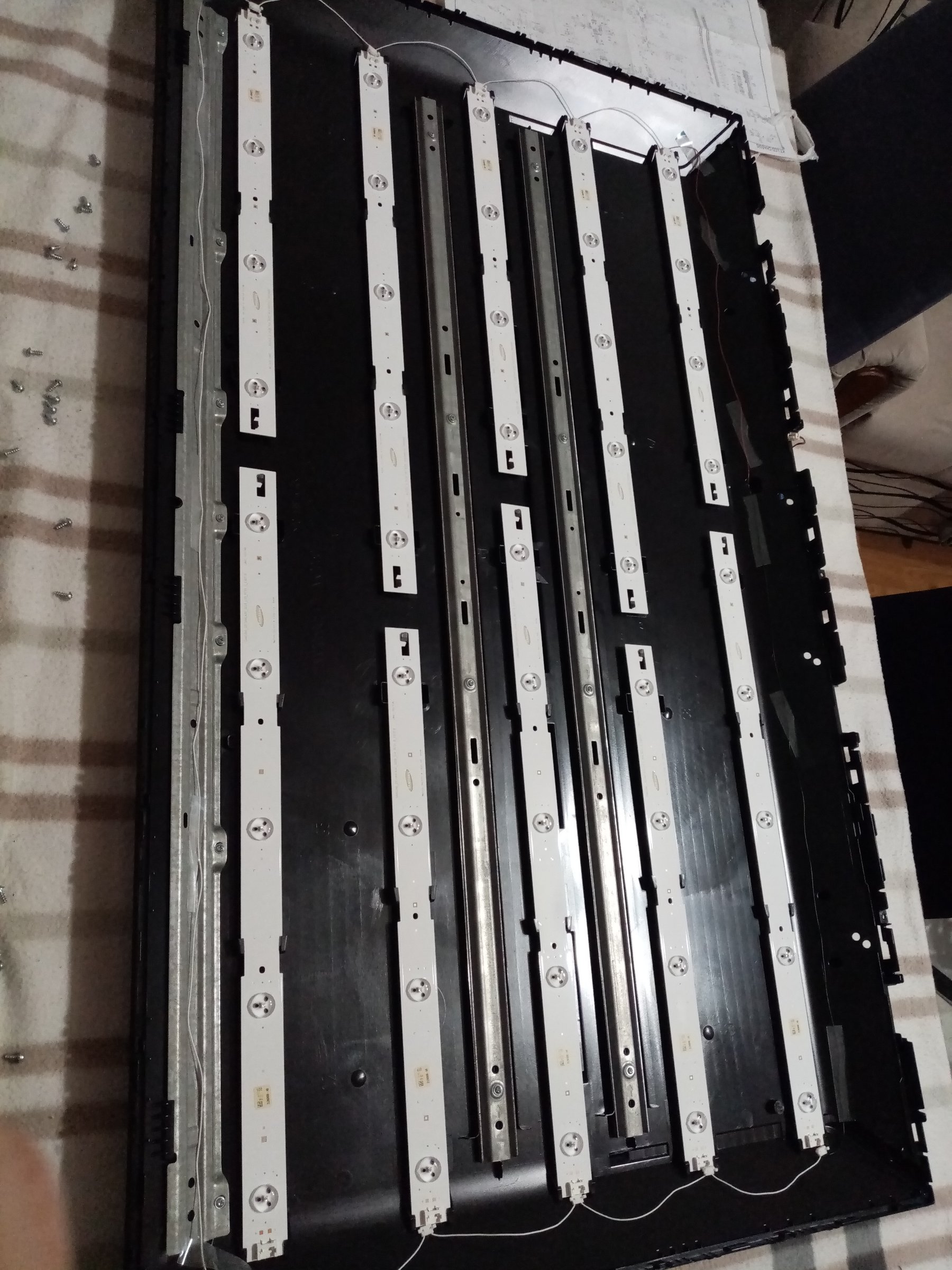

Led diode.. 4../5 kom

Probao sam nešto sa 12 V baterijom.. Direkt na traje led dioda.. Pa izgleda ovako:
Tamo gdje su 4 diode.. Svijetlu puni sjaj..
Tamo gdje su 5 dioda tinjaju..
Pretpostavljam da su u redu..
Probat ću vidjeti prolaznosti kroz kabl.. (žicu).. Jer.. Na izlazu konektore imam napon.. A diode ne svijetle.. Pozadinska.. Pretpostavljam da je negdje prekid..
Što vi savjetujete..

[KASA1]

Iako sve diode svjetle, ne mora značit da su ispravne. Za pretpostaviti je da je zbog promjene otpora u krugu došlo do aktivacije OVP zaštite.
Kako očito nemaš adekvatnu opremu, nećeš sa sigurnošću moći detektirati o kojim se diodama radi,... ono što možeš je provjeriti prijelazni otpor na konektorima i eventualno ih prespojiti,... jednako tako ćeš i prespajanjem jedne od dioda utjecati na smanjenje radnog napona pa možda sistem i proradi.

[alexa_pg]

Ako već nemaš adekvatnu opremu za ispitivanje LED traka (dioda), možeš probati na sledeći način
Tu bateriju (akumulator) 12V koji imaš, spoj preko otpornika 10K i na taj način pojedinačno isprobaj svaku diodu.
Paralelno pipalicama spoj voltmetar da vidiš da li je na svim diodama isti napon.
Struja kroz diode je oko 1mA. Sve diode bi trebale da sijaju i da je napon na njihovim krajevima približno isti. Ona koja ne sija ili napon puno odskače od drugih, ta je neispravna.


Na trakama, sa lijeve i desne strane naznačeno ti je gdje je + odnosno -. Može se desiti da su mjerne tačke +/- malo oksidisale pa da nemaš dobar kontakt. Obrati pažnju na to.


[nisavici]

Mozes napraviti jednostavan tester za led trake sa jednim otpornikom 10K 5 W I ispravljackim grecom poslužiće ti za proveru traka samo pazi da ne dokačis pipalice pošto je "živa" struja, pa proveri redom

Uredništvo foruma se ograđuje od ovakvog načina ispitivanja LED osvjetljenja.
*** OPASNO PO ŽIVOT! ***

Nadam se da nisam prekršio neko pravilo foruma što sam dao ovakav savet, ali pretpostavljam da ako je član došao do led traka, skinuo panel da zna šta radi, da zna da je visok napon sa takvim testerom, dao sam upozorenje...
Lično nikad ne bih radio sa takvim improvizovanim testerom, imam provereni galvanski odvojen ali je pitao kako da proveri i ja sam mu odgovorio kako je najjedsnostavnije.
Ako uredništvo smatra da post nije prikladan neka ga obrise, takve savete više neću davati..
Pozdrav svima,

[KASA1]

...Lično nikad ne bih radio sa takvim improvizovanim testerom,..

Onda nemoj ni druge savjetovati da to čine,... vidiš i sam da si pogriješio.
Kako smo u javnom dijelu foruma koji čitaju i osobe bez iskustva i potrebna elementarna znanja iz osnova elektrotehnike, snosimo i odgovornost za izneseno.

[alexa_pg]

...Lično nikad ne bih radio sa takvim improvizovanim testerom...

Uvaženi kolega,
Ako u životu nešto ne bi nikada uradio, nemoj ni druge savjetovati to da urade.

Post neće biti obrisan. Neka stoji kao neko upozorenje kako ne smije da se radi.

[nisavici]

Dogovoreno...
Mada sam mišljenja da ništa manje nisu opasni ni ovi kineski od po 10 dolara sa alixpresa, kao i da ovo što sam naveo kao uradi sam varijantu je dostupno na Youtube, nisam ja izmislio.

Po meni je najbolja varijanta odmah zameniti sve led trake, bez obzira da li je pregorela jedna ili pet dioda, ili menjati sve diode na traci, krpljenje dioda nikad ne traje dugo tako da to više ni ne radim sa ovim cenama zamenskih led traka

[alexa_pg]

U životu neko napravi manju a neko veću grešku. Ništa strašno. Nije glava na panju. Idemo dalje.
Neka ovo ne utiče na tvoju aktivnost na forumu. Slobodno se uključuj u diskusije.
