FOX 32DLE80 Problem pozadinsko

[Goran_V]

LED TV
FIRMA: FOX
MODEL: 32DLE80
MODEL DODATNO:(NEMA)
CHASSIS:(NE ZNAM)
MAINBOARD: TP.V56.PB826
PANEL: CX315DLEDM
T-CON BOARD: V320BJ6-Q01 REV. C1
SMPS: (NE ZNAM)


***************************************
SIMPTOMI:
Prilikom uključivanja, pozadinsko osvetljenje blicne i isključi se

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

Na pomenutom TV-u je potrebno zameniti ploču. Ja imam potpuno ispravnu i proverenu takvu ploču koja je skinuta sa nekog Bluebbery-a. Ploče se jedino razlikuju u napajanju za LED trake. Na Fox-u su 2 trake sa po 6 LE dioda od 6V, a na Blueberry-u su 2 trake sa po 6 LE dioda od 3V. Kada postavim led trake sa LE diodama od 3V, osvetljenje radi bez problema. Nakon pregleda ploče našao sam samo razliku u delovima na pozicijama QB801 (SM1A23N - Zamenjen sa ME10N15-G), EB802 (100uF/63V - Zamenjen sa 22uF/160V, EB801 (680uF/35V - Zamenjen sa 100uF/63V), DB102 (HBR10150S - Zamenjen sa MURD1040) i TB101 (SYEQ2612-T004 - Zamenjen sa SYEQ2612-T003). Pre zamene pomenutih komponenti, na konektoru CNB822 za napajanje led traka, mereno prema masi, bilo je oko 19V. Nakon zamene sam dobio oko 40V i to bi trebalo da je u redu. Ali problem nastaje kada uključim TV, taj napon na konektoru CNB822 na kratko ode do 60V i vrati se na 40V.
Sve komponente na Blueberry ploči su zamenjene potpuno istim kao što su na Fox ploči
Da li je neko ima neku ideju?

[Shizo]

Neispravna led traka, jako osetljiv na bilo kakvu oslabljeje samo jedne led diode i zastita ga iskljucuje. I ja sam puno vremena izgubio na to, i sad imam za testiranje 2 nove trake i odmah vidim gde je problem, sad su vec jeftine te trake i neces puno izgubiti ako ih drzis u rezervi.Ali mora biti nova a ne iz donora, jer verovatno i tamo vec radio par godina.. a jedva izdrze garanciju od 2 godine.

[GoranV85]

Nije traka problem. Imam 3 seta potpuno novih traka.
Ovde je u pitanju prebacivanje sa 36V na 72V i verovatno sam nesto propustio u elektronici, samo ne znam šta.

[Goran_V]

Pokušao sam prlikom postavljanja teme da postavim sliku, ali nije uspelo, pa sada postavljam ponovo
Obeleženi su svi zamenjeni delovi jer je jedino u njima razlika na staroj i novoj ploči.

[alexa_pg]

Ako sa trakama 3V radi normalno, onda je greška u kolu OVP.
Kod takvih zamjena kada se rade prepravke, obavezno provjeriti vrijednost otpornika u kolu prenaponske zaštita [OVP]. Poželjno je sa stare ploće prebaciti originalne otpornike. Ja lično to ne radim već jednom od postojećih promijenim vrijednost - povećam vrijednost za 50K i uglavnom riješim problem.

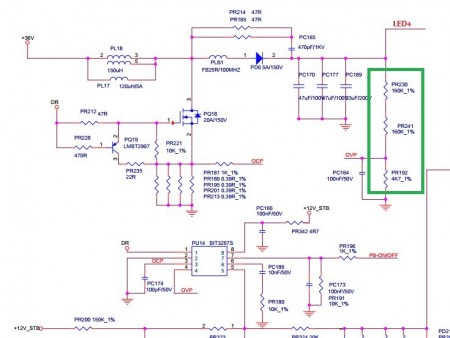

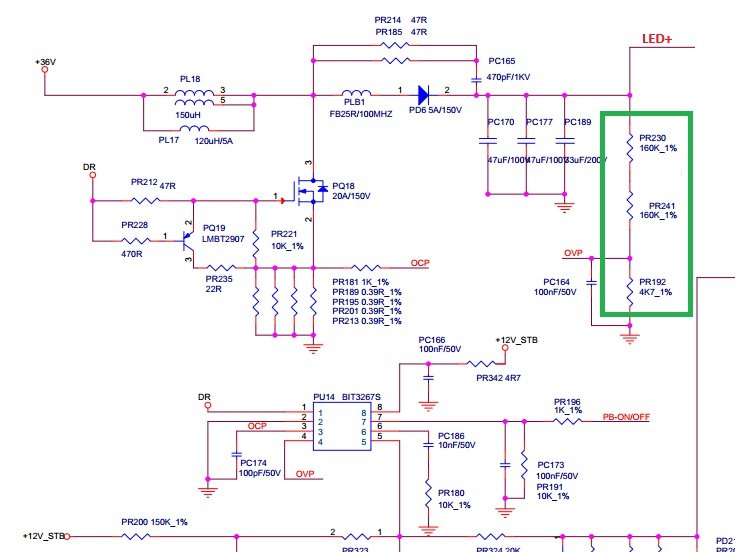

Šemu te ploče nemam ali na šemi u prilogu možeš vidjeti o kojim se otpornicima radi [zaokruženi zeleno]. Najgornji otpornik u ovom primjeru bih povećao sa 160K na 200K.
Na taj način OVP bi se sa oko 100V povećao ona otprilike 120V

[Goran_V]

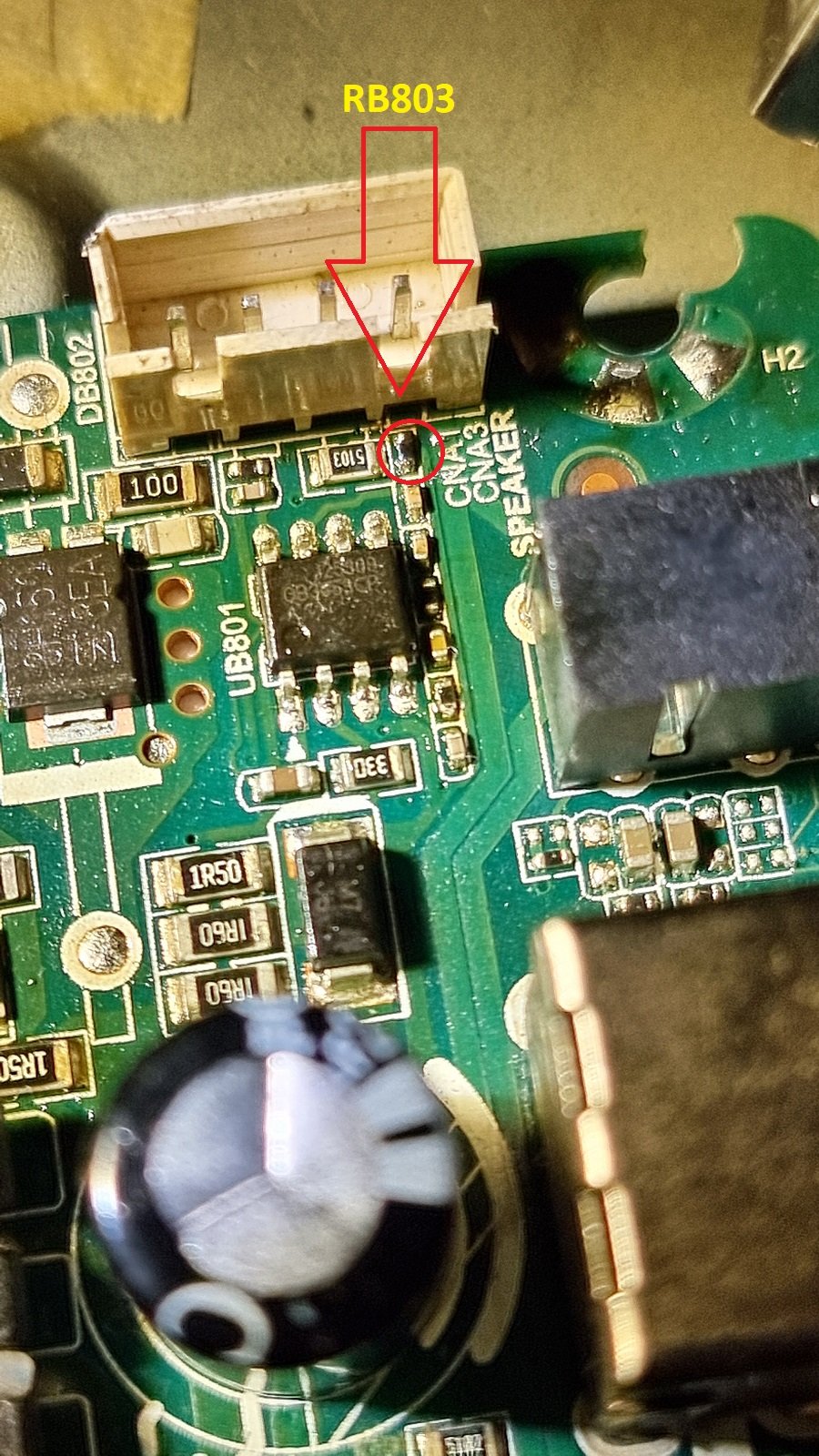

Rešeno. Problem je bio u otporniku RB803. Vrednost je bila 16K, a treba 9K. Otpornik prebačen sa stare ploče.

Hvala alexa_pg

[KASA1]

Radi informacije, otporni djelitelj za regulaciju OVP praga spojen je na pin 7 led drivera (OB3353).

Kolega @Goran_V,... "image hosting platforme" imaju obično vremenski limit, pa fotografije postavljaj direktno u post kako bi trajno ostale u temi.
