Vivax TV-32S60T2S2SM, ne pamti podesenje u servisnom modu

[Servisplusvr]

LED TV
FIRMA: Vivax
MODEL: TV-32S60T2S2SM
MAINBOARD: 13AT201V1.0
PANEL: LSC320AN10-H03
T-CON BOARD: /
SMPS: /


***************************************
SIMPTOMI:
TV ne zadrži podešenja u servisnom modu

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Nakon zamene panela umesto polomljenog LSC320AN10-H03 stavljen HV320WHB-N80 slika je loša pa sam u servisnom modu promeenio podesenje iz Jeda u Vesa ali nakon isključenja mrežnog napona podesenje u servisnom modu se restuje. Potrebna mi je pomoć ako neko od kolega zna da li može da se reši ovaj problem.

[alexa_pg]

Iz SM ne može ništa da se uradi. Da bi se to riješilo postoje tri načina pa uraditi šta je najlakše

1. naći originalni panel
2. naći softver za tu konfiguraciju MB i panela
3. probati da na pinu 9 hardverski promijeniš stanje (L - H)

[Servisplusvr]

Hvala na pomoći a da li može pojašnjenje šta je L i H i kako to uraditi. NC sam shvatio šta je

[alexa_pg]

Prije nego ti objasnim šta su L i H, slikaj mi konektor koji ulazi na na panel da vidim da li se pin 9 koristi.

[Servisplusvr]

Ok, šaljem sliku sutra danas sam odsutan a nemam je u telefon.

[KASA1]

Malo ću dodati,... stvar je tu vrlo jednostavna. Kao što kolega reče, potrebno je na LVDS select pin-u (pin 9) promijeniti stanje sa H (high) na L (low) ili sa L na H ovisno o situaciji koju trenutno imaš. High nivo je u ovom slučaju 3.3V a low je GND ( odnosno niskoohmski otpor prema masi).

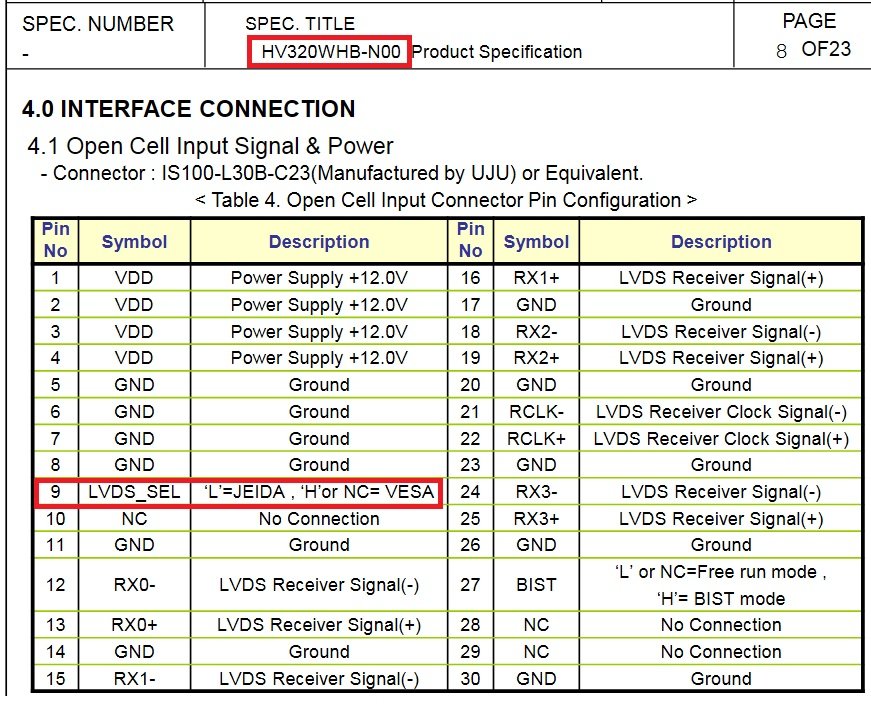

Na ovom je panelu selektiran VESA format ako pin 9 nije spojen (NC) ili je na H nivou (3.3V) a JEIDA ako imaš spoj prema GND:

[Servisplusvr]

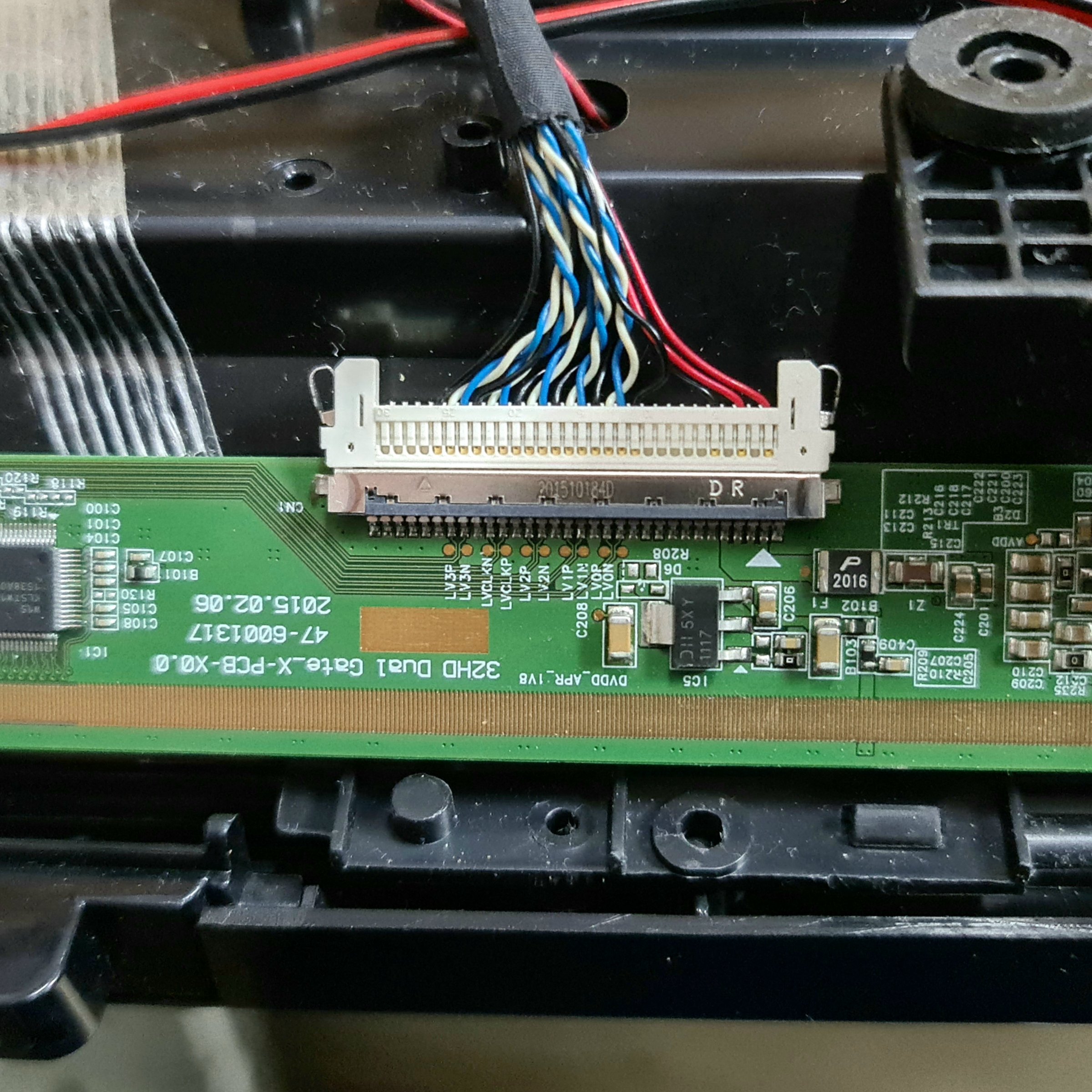

Na 9. pinu nema ništa povezano, što se vidi na slici.

[alexa_pg]

Izmjeri napon na pinu 9 konektora. Može biti 0V (L) ili 3.3V (H)
Ako je 3.3V, onda tu tačku treba spojiti na masu.
Ako je 0V, onda treba na tu tačku dovesti napon 3.3V

Normalno, radiš sa isključenim aparatom.

[Servisplusvr]

TV je rešen po savetu kolega iz predhodnih postova, ovu temu možete zatvoriti.

[KASA1]

Dali smo ti dvije opcije,... napiši koju si na kraju odradio.

[Servisplusvr]

Na pinu br. 9 doveden je napon 3.3V jer je bio 0V.
