TESLA 32S306BH Zamrzne sliku svakih 3-4 sekundi ton ide normalno

[okljezadec]

Resio sam problem sa premoscavanjem VGH_Odd i VGH_Even.
Kolege hvala na sugestijama.

[alexa_pg]

Svaka čast kolega. Pretpostavljam da ti je srce puno.

[miodrag popovic]

Bravo.

[dzafer]

Resio sam problem sa premoscavanjem VGH_Odd i VGH_Even.
Kolege hvala na sugestijama.

kolega ako moze obrazlozenje kako ste to rijesili sta ste presjecasli i sta tacno ks
jedan mi negdje sedi u skladist koliko se sjecam imao je isti defekt ka i taj vas lp

[cubica]

STARA GARDA !!!! BRAVO !!!
cuby

[okljezadec]

Uh jeste, lep osecaj. Hvala!!!

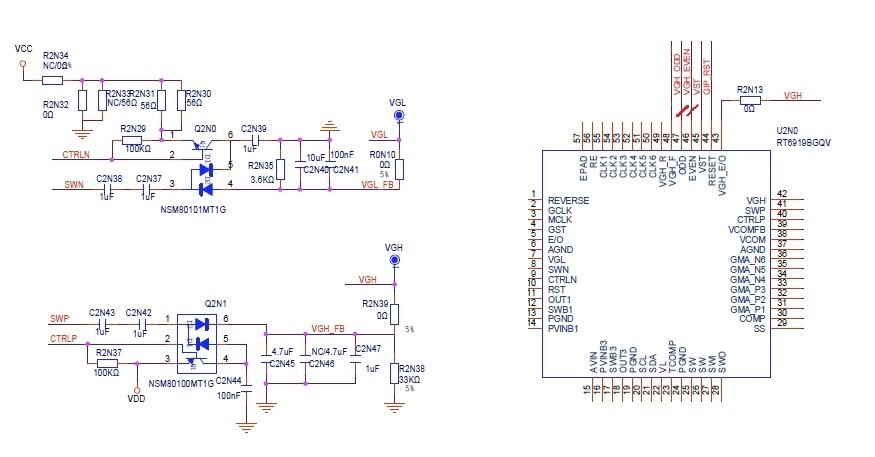

Iseku se vodovi sa izvoda 45 i 46 (RT 6919 BGQV) i na vodove koji idu prema panelu poveze se VGH_Odd sa VGH i VGH_Even sa VGL.

[KASA1]

Pridružujem se čestitkama,... nema šta, vidi se tu i minuli rad.

kolega ako moze obrazlozenje kako ste to rijesili sta ste presjecasli i sta tacno ks
jedan mi negdje sedi u skladist koliko se sjecam imao je isti defekt ka i taj vas lp

Mala nadopuna kako bi situacija bila nešto jasnija,... Vgh_odd i Vgh_even su linije prema lever shifter IC-u na kojima se prilikom kratkog spoja unutar matrice i cikličnog zamrzavanja slike (ili skokovite slike) mogu izmjeriti ciklični skokovi napona, od negativnog nivoa VGL do pozitivnog nivoa VGH (npr. -7V/+28V/-7V/+28V...) kako na "odd" tako i na "even" liniji.
Pritom treba promatrati sliku na ekranu kako bi se vidjelo kod kojeg je naponskog nivoa slika dobra. Tada se radi odspajanje (cut off) te linije od lever shiftera i brika prema VGH ili VGL, već prema tome koja se naponska vrijednost pokazala pri dobroj slici (osobno, briku radim preko otpornika od 10-22ohm).

Za informaciju, kod Samsungovih panela se "odd" i "even" označavaju sa LC1 i LC2.

[dzafer]

Hval @okljezadec i @KASA1 na obrazlozenju cim prije stignem do tv pokusacu to primjeniti.

[dzafer]

Po onoj narodnoj "vruce se gvožđe kuje"

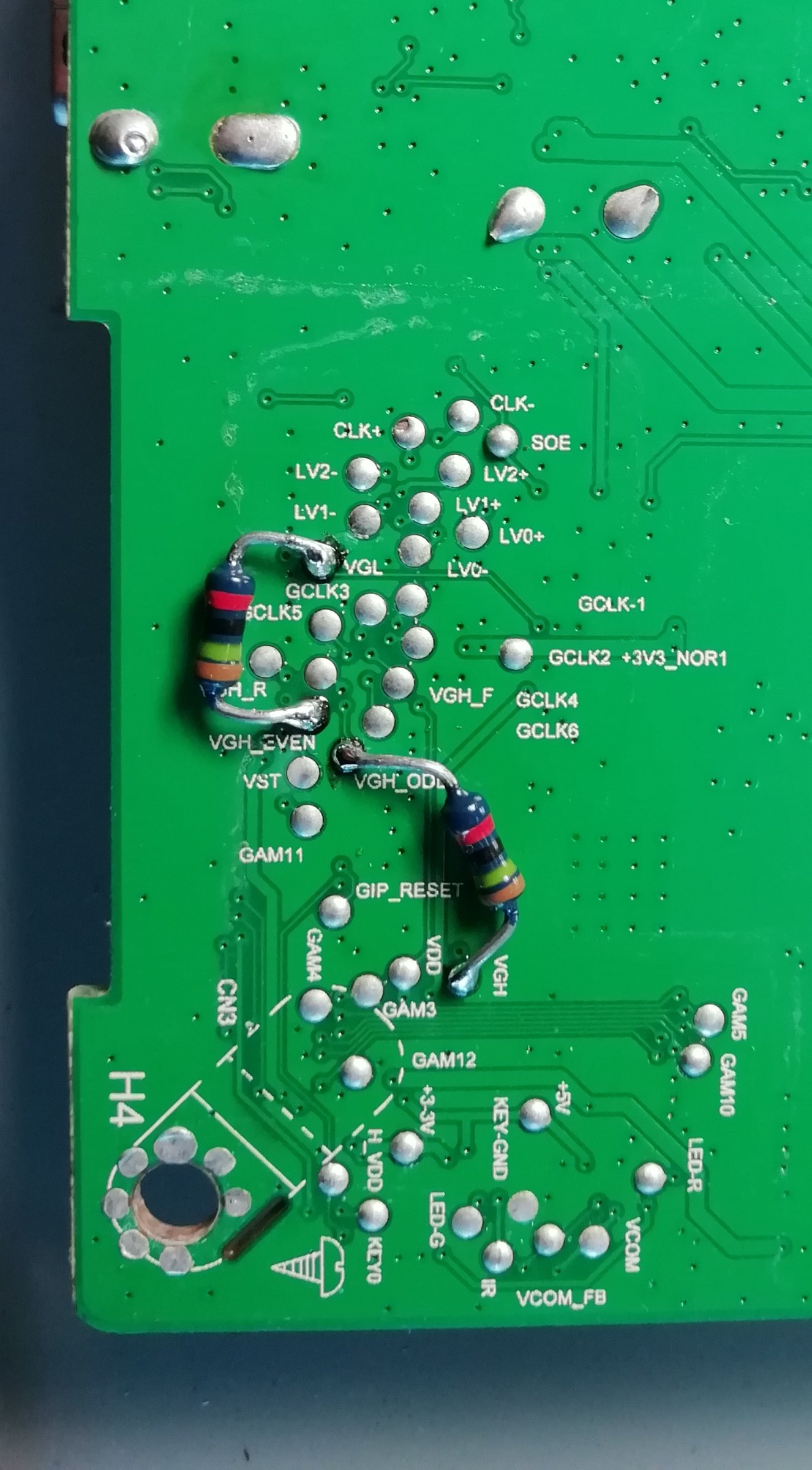

Evo ga ja nađo i rijesi kao sto kolege rekose. Sa druge strane ploce zaletova otpornike a veze presjeko do ic.
Jos jednom veliko hvala.

[KASA1]

I evo tv-a za prodaju, dok si reko keks.

[dzafer]

Moze 50 sa daljinskim ili ce otici u zamjenu za neki bolji uz doplatu stranke..
