DAMPOVI LED TV [šablon u prvom postu]

problemi, kvarovi, sheme upload/download popravka LED televizora

Urednici: alexa_pg,KASA1

Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
RAZNA UPUTSTVA
dannymed2000
_
_
Postovi: 9
Pridružen: 14 svi 2016, 13:35
Location: maroc
Specialty: tv-multimedia

DAMPOVI LED TV [šablon u prvom postu]

Post napisao dannymed2000 » 16 svi 2016, 13:53

Dump ili softver postavite na sledeći način: (kliknite na obeleži sve pa si kopirajte)

Kod: Označi sve

MB LED TV
Proizvođač:
Model skraćeno:
Model pun naziv:
MB PCB:
MB label:
Chassis:
SN (VESTEL):
PANEL:
Napajanje T-CON:
Daljinski:
EEprom + pozicija:
Flash + pozicija:
Dodatak: SLIKA MODULA

Obavezno popunite sve podatke.
Ako smatrate da imate još dopunskih podataka upišite i njih.
VEOMA JE VAŽNO UPISATI OZNAKE PANELA I TO PUNE OZNAKE SA REVIZIJAMA ZAJEDNO I SA BROJEVIMA I KARAKTERIMA U ZAGRADAMA !
Kopirajte si podatke iz odgovarajućeg prozora na "Obeleži sve". Da ne morate sve da kucate.
Podatke upišite u txt fajl i sa .bin fajlom stavite u folder i zapakujte u rar ili zip.
Podatke iz txt fajla kopirajte i ubacite u post, a rar ili zip u prilog postu.

Ako imate dodatnih pitanja pitajte.

*"MB label"
je nalepnica na matičnoj ploči. Ona označava detaljan sastav uređaja i revizije.
Evo jedan primer katastrofalne greške ako ne vodite računa o ovome >> http://www.fanzo.org/forum/viewtopic.ph ... 68#p203268

*Napajanje T-CON
To je napon koji ide na T-CON modul

*Daljinski upravljač:
Ako ga ne znate možete ostaviti polje nepopunjenim.

* Model skraćeno i Model pun naziv
Kod Samsunga to izgleda ovako:
Skraćeno: LE40B560
Pun naziv: LE40B560P7XXEH

*EEprom i Flash
Obavezno napisati poziciju na ploči
Ako ima više komada na ploči onda ih upišite jedno ispod drugog, a u imenu fajla napišite koji ide na koju poziciju.

*DODATAK SLIKA:
Slikajte MB za lakše raspoznavanje.
Ako ista slika već postoji na forumu prekopirajte je, pa ne morate slikati. Pritom dobro pogledajte da li je 100% isti !




*****************************************************************************************************************************************************
GOOD DUMP SAMSUNG UE27D5020NWXXC
Prilog

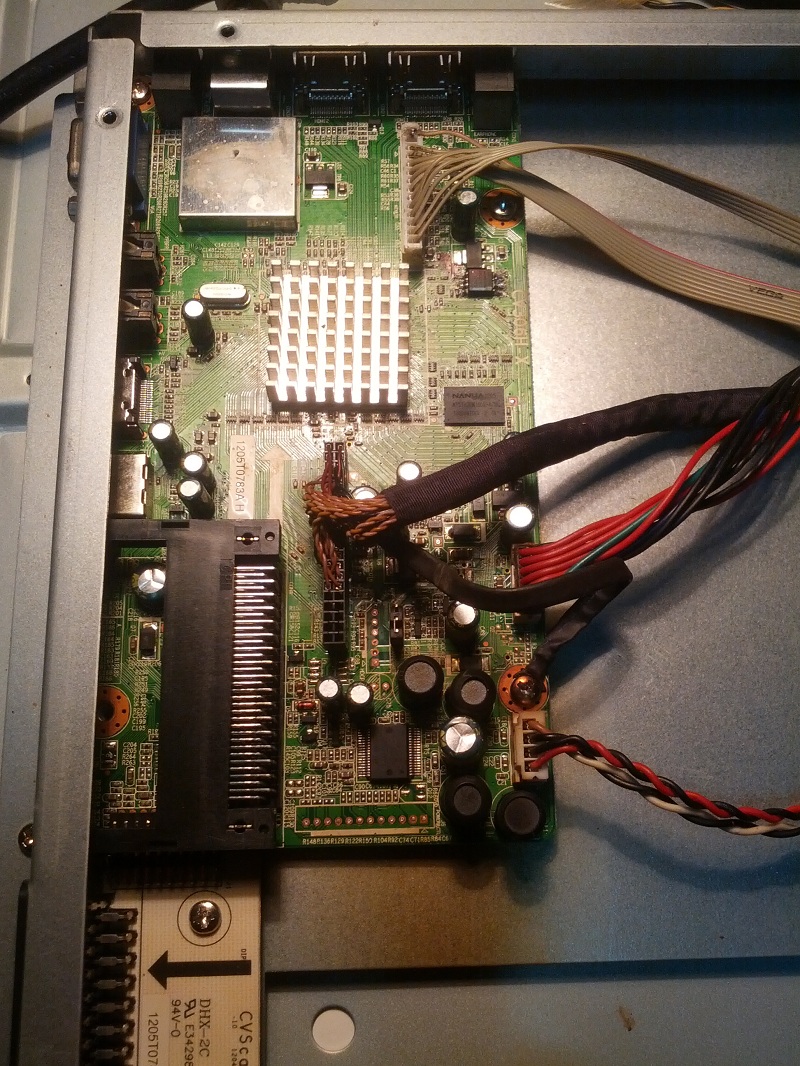

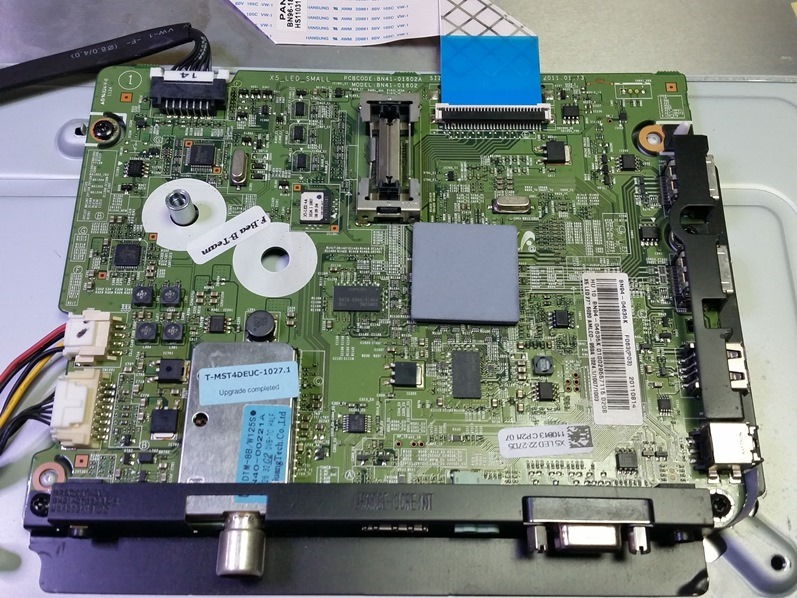

MAIN BOARD.jpg

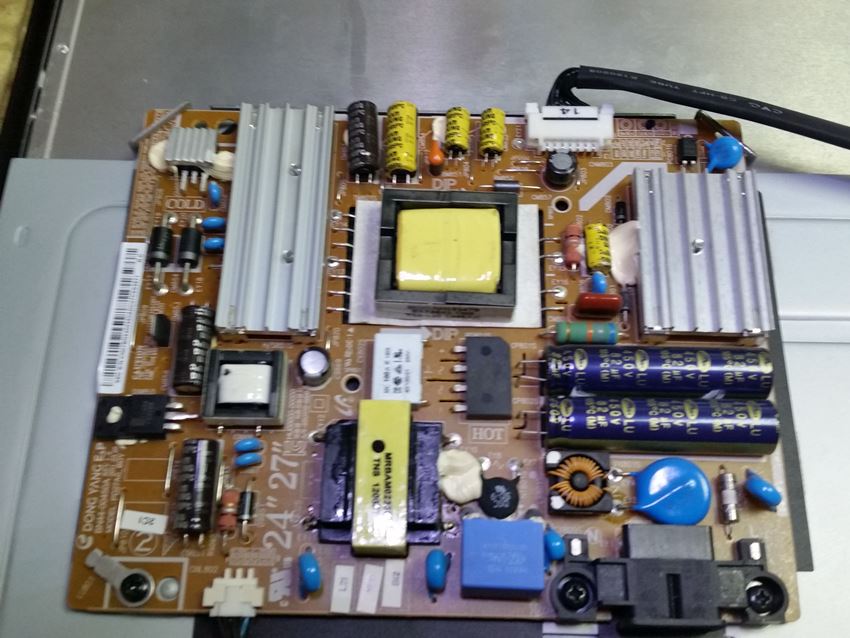

MAIN POWER.jpg

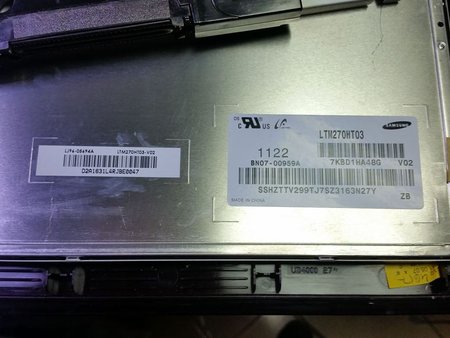

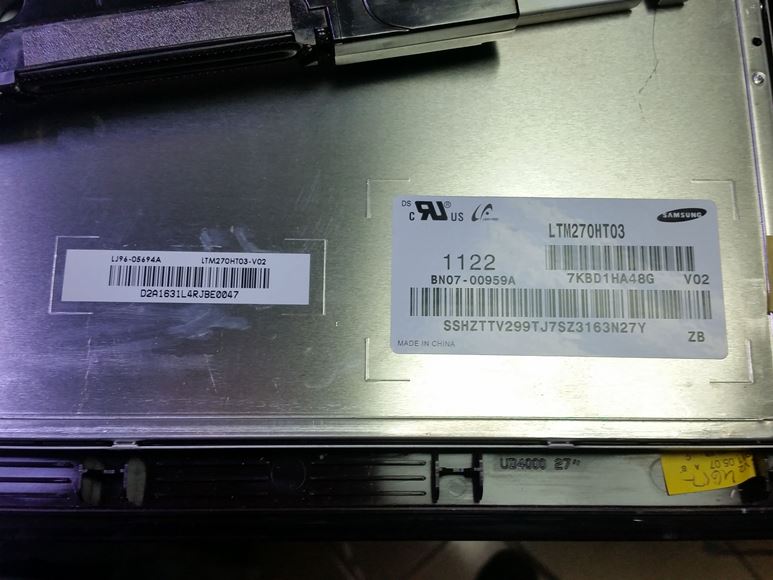

NUMBER OF PANEL.jpg
BN41-01602A.rar
(3.32 KiB) Preuzeto 215 puta.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25686
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DAMPOVI LED TV

Post napisao Stolle » 16 svi 2016, 14:29

@dannymed2000, welcome to our forum.
If we want dumps to be correct and useful, it`s necessary to copy the pattern above to post and fill it with all necessary data.
It`s the basic rule of the forum.

LED TV
PROIZVOĐAČ:
MODEL: (bez crtica i razmaka. Ovabezno punu oznaku kao "...XXEC")
MODEL DODATNO:
CHASSIS: (oznaka šasije)
MAINBOARD: (oznake na matičnoj ploči. za drugi red oznaka odvojite jednim razmakom)
PANEL: (cela oznaka na panelu, sa revizijom zajedno, kao "LK315T200 V.xx)
T-CON BOARD: (oznake sa revizijom zajedno)
SMPS (mreža):
TUNER:
"29 poslednjih dana u mesecu je najteže"

dannymed2000
_
_
Postovi: 9
Pridružen: 14 svi 2016, 13:35
Location: maroc
Specialty: tv-multimedia

Re: DAMPOVI LED TV

Post napisao dannymed2000 » 16 svi 2016, 16:25

OK THANKS

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: DAMPOVI LED TV

Post napisao bada » 09 Nov 2016, 19:36

LED TV
PROIZVOĐAČ: FUEGO
MODEL: 32FG3202
CHASSIS: TP.SIS231.P83 C13116
MAINBOARD: A13082675
PANEL: M320X13-E4-H (G2)
T-CON BOARD: MT3151A05-3-XC-1 Barcode: ST3151A05-5 Ver.2.1
FLASH: 25Q64 U5
Prilog
FUEGO LED 32FG3202.rar
(5.3 MiB) Preuzeto 438 puta.
Al' ga je opravio...

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: DAMPOVI LED TV

Post napisao bada » 25 Jan 2017, 09:34

LED TV
PROIZVOĐAČ:SAMSUNG
MODEL: UE32F5000AW
U85B
MAINBOARD: BN41-01955B
PANEL: HF320BGA-B1
T-CON BOARD: T320HVN03.0 32T36-C08
SMPS (mreža): BN44-00605A
TUNER: BN40-00256A
FLASH: 25Q40 IC902
Prilog
SAMSUNG UE32F5000AW.rar
(51.14 KiB) Preuzeto 211 puta.
Zadnja izmena: bada, dana 25 Jan 2017, 12:11, ukupno menjano 1 put.
Al' ga je opravio...

Avatar
Stolle
Site Admin
Site Admin
Postovi: 25686
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DAMPOVI LED TV

Post napisao Stolle » 25 Jan 2017, 11:07

Kad postavljaš dampove, u stvari ne samo ti, važi za sve, da bi bilo kako treba, ovaj popis je potrebno plus staviti u jedan folder zajedno sa dampom, onda zapakovati i postaviti na forum.
Znači u tom folderu treba da stoji samo damp i popis. Eventualne slike se stavljaju u postu da budu vidljive.
"29 poslednjih dana u mesecu je najteže"

Avatar
EDO_ZE
_
_
Postovi: 25
Pridružen: 15 Jul 2011, 23:43
Location: Zenica
Warranty service: Grundig Elit Quadro Vivax Samsung
Contact person: Edo
Specialty: tv-multimedia
Lokacija: Zenica

DAMPOVI LED TV

Post napisao EDO_ZE » 05 Feb 2017, 02:12

LED TV
FIRMA: JTC
MODEL: LED Full-HD TV 832
MODEL DODATNO: DVB-63209
CHASSIS: CV306H-X 10E
MAINBOARD: CV306H-X 10E
FLASH: 25Q32
evo jedan vrlo rijedak dump , nadam se da ga neće prebaciti u expert jer hoću da ga sve kolege imaju , ako ga prebace necu vise postati rijetke dampove (izvinjavam se ako sta krsim , mislim na pravila)
Prilog
JTC DVB-63209 CV306H-X.zip
(3.1 MiB) Preuzeto 278 puta.
JTC DVB-63209 CV306H-X.jpg

Avatar
alexa_pg
gxu
gxu
Postovi: 3736
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

DAMPOVI LED TV

Post napisao alexa_pg » 05 Feb 2017, 11:32

EDO_ZE je napisao:...nadam se da ga neće prebaciti u expert ...
Ne znam odakle ti ta info da se sve prebacuje u expert. Stav uredništva je da sve što se postavi u javnom dijelu, tu i ostaje. Takođe, ono što je postavljeno u expert, ne iznosi se u javni dio.
Jedina vakcina
samodisciplina.
Ostani doma

Avatar
EDO_ZE
_
_
Postovi: 25
Pridružen: 15 Jul 2011, 23:43
Location: Zenica
Warranty service: Grundig Elit Quadro Vivax Samsung
Contact person: Edo
Specialty: tv-multimedia
Lokacija: Zenica

DAMPOVI LED TV

Post napisao EDO_ZE » 26 Feb 2017, 05:07

BRAND: JTC
MODEL: DVB-PS13209HCAS
MAINBOARD: CV9202H-NPW
PANEL: TPT315B5
SPI FLASH: 25Q64
OPIS KVARA: samo stby. Evo ispravan FLASH i radi , servis za sirotinju koja nije expert :) "source AV ,2580"
Prilog
jtc DVB-PS13209HCAS.zip
jtc
(3.47 MiB) Preuzeto 215 puta.

Avatar
EDO_ZE
_
_
Postovi: 25
Pridružen: 15 Jul 2011, 23:43
Location: Zenica
Warranty service: Grundig Elit Quadro Vivax Samsung
Contact person: Edo
Specialty: tv-multimedia
Lokacija: Zenica

DAMPOVI LED TV

Post napisao EDO_ZE » 26 Feb 2017, 05:11

BRAND: AKAI
MODEL: AKTV245LED
Main Board: T.MSD306.3B
Spi Flash: 25Q32
Panel: LTM230HT05
Prilog
akai.zip
akai
(4.01 MiB) Preuzeto 175 puta.

Avatar
EDO_ZE
_
_
Postovi: 25
Pridružen: 15 Jul 2011, 23:43
Location: Zenica
Warranty service: Grundig Elit Quadro Vivax Samsung
Contact person: Edo
Specialty: tv-multimedia
Lokacija: Zenica

DAMPOVI LED TV

Post napisao EDO_ZE » 26 Feb 2017, 05:31

BRAND: ELIT
MODEL: 32LT216
CHASSIS: TP.MS3463S.PB801
PANEL: 981.32H0900010 20160725L1D00533
FLASH: 25Q64
servis: source 2580
TV će biti u aGING MODU , ZNACI NECE NI DALJINSKI DA RADI , TREBATE :
ga ugasiti na panelu i bice sve ok
OPet ja pogrijesio , izvinte moderatori i admini prbacite gdje treba!
Prilog
elit 32lt216 orgtestmod.rar
(4.37 MiB) Preuzeto 313 puta.

Avatar
bada
gx
gx
Postovi: 441
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: DAMPOVI LED TV

Post napisao bada » 21 svi 2017, 10:39

LED TV
PROIZVOĐAČ: FOX
MODEL: 24LE1200
MAINBOARD: T.MSD309.B61B
PANEL: LM230WF5
T-CON BOARD: NA PANELU
SMPS (mreža): AYO42D-1SF07 Rev:1.0
FLASH: 25Q64 UF11
Prilog
FOX LED 24LE1200.rar
(6.2 MiB) Preuzeto 189 puta.
Al' ga je opravio...

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 21 Jun 2018, 22:36

LED TV ADLER Model: DLED LE-32D5
----------------------------------------------------
Main: CV9202H-A
_11 120702C

Label: 34T0484A-H
----------------------------------------------------
SPI FLASH: 25Q32BVSIG
----------------------------------------------------
Power: LK-PL320409B (LEKE)
----------------------------------------------------
Prilog
Adler DLED LE-32D5.rar
(3.5 MiB) Preuzeto 89 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 14:56

LED TV ORION Model: LED 2446 1304LED2446-0258
---------------------------------------------------------
Main: T.EME380.61
D12535
---------------------------------------------------------
SPI: 25Q64FVSIG
---------------------------------------------------------
Display: LTM230HT10 (SAMSUNG)
---------------------------------------------------------
Prilog
ORION LED 2446.rar
(5.26 MiB) Preuzeto 98 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:05

DLED TV ADLER Model: LE-32T2
--------------------------------------------------------
Main: TP.MS3463S.PB801

A15084402-0A00574 300mA
LG LC320DXJ-SFE1-32D 30% 65W02
---------------------------------
SPI: 25Q64CSIG
--------------------------------------------------------
Display: LC320DXJ-SFE1
--------------------------------------------------------
Prilog
LE-32T2.rar
(4.41 MiB) Preuzeto 133 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:10

LED TV ADLER Model: LE-3230
------------------------------------------------------
Main: T.MSD306.69A 12023
--------------------------------------
U8: 25Q32
------------------------------------------------------
Display: CX315LEDM
Cell: CMO V315H3-P01

T-con: V460HJ1-C01
------------------------------------------------------
Power: AY075D-4SF06
3BS0033514
Rev:1.0
------------------------------------------------------
Prilog
LE 3230.rar
(3.24 MiB) Preuzeto 80 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:12

LED TV BLAUPUNKT Model: W40/173G-GB-FTCUP-DE
BW40K173BFTCPE231
----------------------------------------------------------
Main: T.MSD306.9A 10331
----------------------------------------------------------
SPI FLASH: 25Q32BVSIG
----------------------------------------------------------
Netz: LKP-SP006
LK-SP416002A
----------------------------------------------------------
LED Drive DC/DC: SSL400EL01 REV0.2
----------------------------------------------------------
Display: LTA400HM08 (SAMSUNG)
LJ96-05571B
----------------------------------------------------------
Prilog
BW40K173BFTCPE231.rar
(3.03 MiB) Preuzeto 61 put.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:27

LED TV BRANDT Model: B4025FHD LED
----------------------------------------------------
Main: TP.SIS231.P83
B12483


L14100113-0A01505
M400F13-E3-S(G2)
----------------------------------------------------
SPI: 25Q64
----------------------------------------------------
Display: M400F13-E3-S

JUC5.872.00108064-02 + JUC2.928.00160006
----------------------------------------------------
Prilog
B4025FHD LED.rar
(5.21 MiB) Preuzeto 68 puta.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:52

EDGE LED TV COLOSSUS Model: CSS-10100B
--------------------------------------------------------
Main: T.MSD306.69A 11345
--------------------------------------------
SPI:25Q32BVSIG (WINBOND) Pos.Nr.: U8
--------------------------------------------------------
Power: MP123 Rev 2.1 (MEGMEET)

MP123-24CX
--------------------------------------------------------
T-CON: 19100209
MDK336V-0 W
----------------------------------------------
T-CON EEPROM : 24C04 (L040 Pos.Nr.: IC4
--------------------------------------------------------
Panel: CX315LEDM DY931531782

CELL:IPS AF080A080G
--------------------------------------------------------
Prilog
CSS-10100B.rar
(6.47 MiB) Preuzeto 81 put.
Neznanje je veliki izvor hrabrosti!

Avatar
nessha
___
___
Postovi: 1016
Pridružen: 12 Sep 2006, 01:15

Re: DAMPOVI LED TV

Post napisao nessha » 22 Jun 2018, 15:54

LED TV COLOSSUS 39" ELED SMART TV with DVB-T2/T/C
Model: CSS-10100S
---------------------------------------------------------------
Main: T.MSD309.BA5T
---------------------------------------------------------------
SPI FLASH: 25Q32BVSIG
---------------------------------------------------------------
Power: AY080D-4SF09 (AOYUAN)
---------------------------------------------------------------
Display: V390HJ1-LE1 Rev. C1 (CHIMEI INNOLUX)
---------------------------------------------------------------
Prod. date: 2013.
---------------------------------------------------------------
Prilog
CSS-10100S 39 inch ELED SMART.rar
(3.21 MiB) Preuzeto 73 puta.
Neznanje je veliki izvor hrabrosti!
