HYUNDAI 40 LE-F SMART, potreban Flash Dump *** ODUSTAO ***

Post napisao Hibrid » 03 Mar 2020, 13:19

LED TV
FIRMA: HYUNDAI
MODEL: 40 LE-F SMART
MODEL DODATNO: 40LE-FSMART071600032
CHASSIS: CV9203H-A42

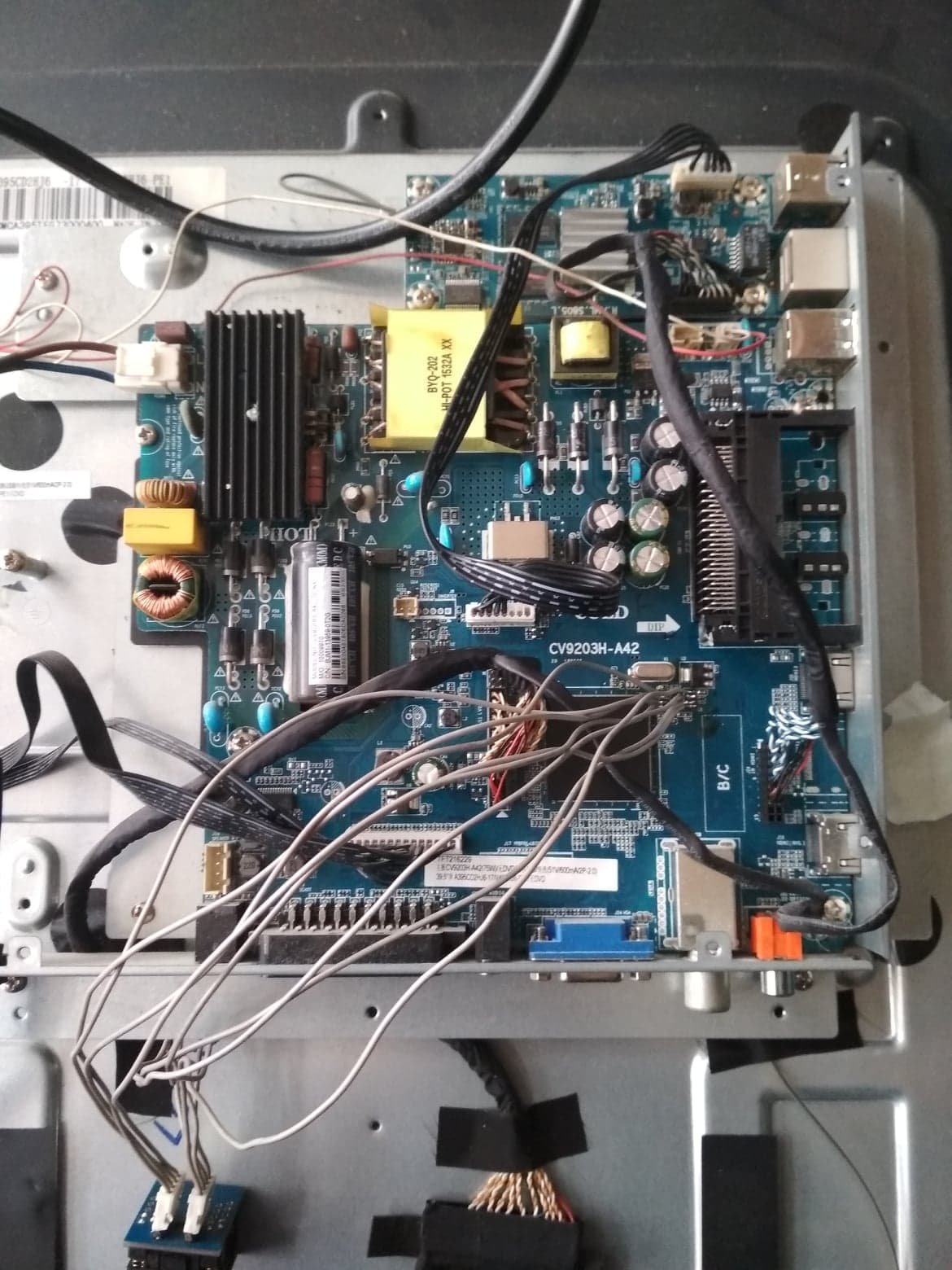

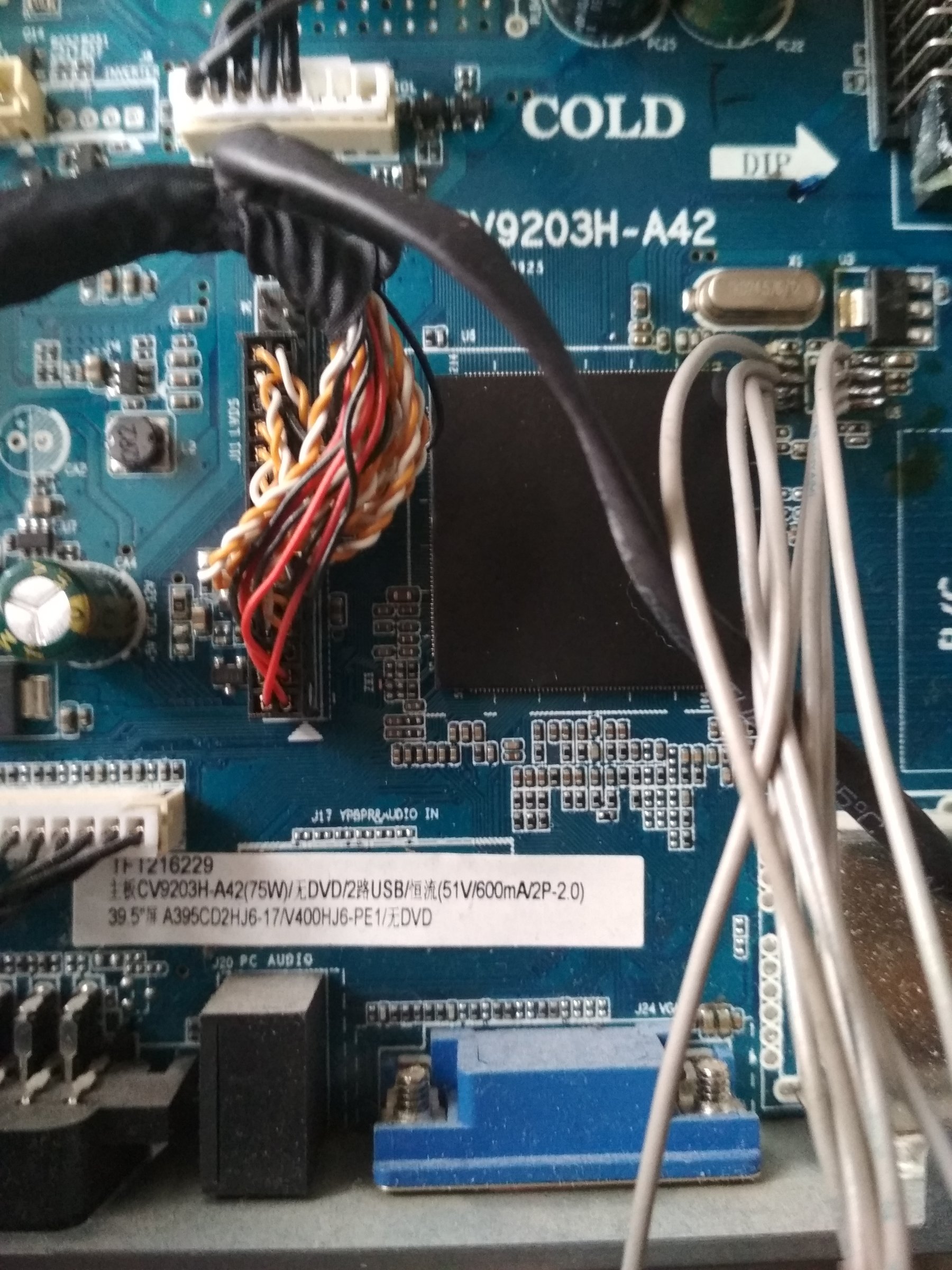

MAINBOARD: CV9203H-A42 TFT216229

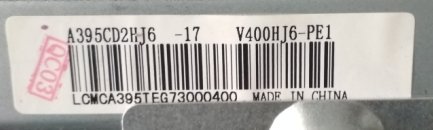

PANEL: A395CD2HJ6 - 17 V400HJ6-PE1 LCMCA395TEG73000400
T-CON BOARD: pokrijen leplivom neprovidnom trakom
SMPS: dam ostecen tv ne startuje


***************************************
SIMPTOMI:
dam ostecen tv ne startuje

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
pokusao sam sa nekim dampovima neizlazi slika pozadinsko osvetljenje sa neki dump radi sa nekim ne


Treba mi original dump
Prilog
Zadnja izmena: Hibrid, dana 13 Mar 2020, 11:50, ukupno menjano 9 puta.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26338
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Stolle » 03 Mar 2020, 14:52

Kojim dampovima, od fleša?
Možda će ipak morati softver. On ide i do 450MB. Ima nešto po netu za tu šasiju, nisam gledao detaljno.
"29 poslednjih dana u mesecu je najteže"

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 03 Mar 2020, 15:26

treba mi sadrzaj 4 mb od 25q32
Zadnja izmena: alexa_pg, dana 03 Mar 2020, 16:00, ukupno menjano 1 put.
Razlog: Obrisan citat

rinedel
_
_
Postovi: 23
Pridružen: 12 Okt 2012, 17:35
Location: BiH
Specialty: tv

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao rinedel » 04 Mar 2020, 14:49

Probaj
Prilog
CV9203H-A42 panel V400HJ6-PE1.rar
(3.7 MiB) Preuzeto 25 puta.

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 09:14

Podatke se podudaraju ali sa ovaj damp nepali pozadinsko osvetljenje , niti panel ne izbacuje nista ,led svetli crveno pa zeleno .

Avatar
KASA1
gxu
gxu
Postovi: 1407
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao KASA1 » 05 Mar 2020, 10:52

Oznake matične ploče i panela odgovaraju. Ne znamo da li je postavljeni sadržaj provjeren, ali ako ni sa jednim dosad nije došla slika, mišljenja sam da je ovdje moguća neispravnosti samog procesora.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 11:09

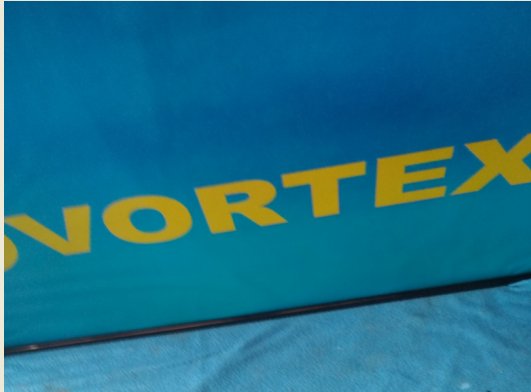

stavio sam dump od neki Vortex sa njim tv se upali sa zamrznatim logo vortex i pozadinsko osvetljenje isto upali a sa ovim koji sam dobio od kolege rinedel na panelu se nista nevidi niti pozadinsko startuje

nisavici
_
_
Postovi: 50
Pridružen: 15 Feb 2013, 15:25
Location: Mramorak
Specialty: tv-multimedia

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao nisavici » 05 Mar 2020, 11:21

Da li si probao upisivanje original flesa u novi cip, ili sacuvao taj, obrisao eprom pa isti sadrzaj upisao ponovo?

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 11:50

njegov flash se nemoze obrisati valjda nije uredu, drugi flash sam snimio sa njegov kao originlni bin ali sa njim uopste ne sveti lampica ....ali tv je bio vec negde tako da je flash vec bio isprobavan tako da nemogu biti siguran dal je sadrzaj njegov ...klijen rekao da nije popravio kod majstora de je bio

nisavici
_
_
Postovi: 50
Pridružen: 15 Feb 2013, 15:25
Location: Mramorak
Specialty: tv-multimedia

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao nisavici » 05 Mar 2020, 12:12

Mogao si da probas da ugrejes eeprom duvaljkom pa da ga iscitas, ili ostavis preko noci u zamrzivacu hoce da proradi tako pa ga upises u novi cip.
I ja sam misljenja da je tu cpu odradio svoje bar bi bacio neku sliku
Da li si probao neki od iste ploce 32 incha? Panel ti nije bitan samo da vidis da li ce da baci sliku
Da li si proveravao smd komponente oko procesora i eeproma? Moguce da je nesto u spoju pa mu ne da da startuje? Da li osciluje kristal?
Probaj otkaci dzek do t-cona pa vidi da li ce da radi pozadinsko i komande od daljinca,cisto da eliminises da nije problem do t-cona ili displeja

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 12:44

neznam dali si procitao moj pretposljenji post , tv sa dump od neki Vortex izbaci sliku
Prilog
Zadnja izmena: Hibrid, dana 05 Mar 2020, 12:51, ukupno menjano 1 put.

nisavici
_
_
Postovi: 50
Pridružen: 15 Feb 2013, 15:25
Location: Mramorak
Specialty: tv-multimedia

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao nisavici » 05 Mar 2020, 12:49

Jesam upali ali zamrznut logo znaci nije slika, nesto nije u redu, probaj sa nekim od 32 incha da dobijes pravu sliku, boje meni itd mozda ce biti solarizovana ali da proveris da li je ploca ispravna.
Nadam se da si me sad razumeo
Pozdrav,

Avatar
Stolle
Site Admin
Site Admin
Postovi: 26338
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Stolle » 05 Mar 2020, 13:04

Kod: Označi sve

https://remont-aud.net/dump/lcd_pdp_tv/hyundai/hyundai_32_le_rd_shassi_main_board_cv9203h_a42/237-1-0-64976
Tu ima jedan za 32", za probu.
"29 poslednjih dana u mesecu je najteže"

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 13:21

sa ovim dampom remont-aud tv starta pozadinsko radi a na panelu se ne vidi nista ....pretpostavljam da treba original ispravan dump .

Avatar
bada
gx
gx
Postovi: 509
Pridružen: 23 svi 2016, 13:24
Location: BEOGRAD
Specialty: tv

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao bada » 05 Mar 2020, 13:32

Ovaj je skroz različit od gore postavljenog.
Prilog
MANTA_LED4004_CV9203H-A42_CX400DLEDM.rar
(856.33 KiB) Preuzeto 17 puta.
Al' ga je opravio...

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 13:46

Sa dampa od MANTA nista ne javlja niti lampise za stby ne sveti kao da je skroz mrtav.... jednom sam imao probleme sa ( HYUNDAI 40 LE-F D * REŠENO * ) dapa niti jedan kako valja, nakon toga sam pitao klijenta imas li ko od tvojih da kupio isti ovj tv a ona kaze imam doneo tv icsitao flash i sve bilo ok ....al sada nemam takve srece :-)

rinedel
_
_
Postovi: 23
Pridružen: 12 Okt 2012, 17:35
Location: BiH
Specialty: tv

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao rinedel » 05 Mar 2020, 15:50

U5 CV9203-A42 V400HJ6-PE1.rar
(3.65 MiB) Preuzeto 17 puta.

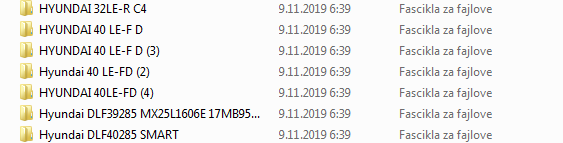

Generalno gledano najbrže bi problem bio rješen orginalnim flešom,pogotovo kada je u pitanju model koji je rađen sa više ploča.Primjera radi ja u na svom hardu imam četiri različita sadržaja fleša a u pitanju je HYNDAI 40LE-F.

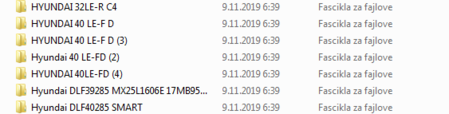

HYUNDAI VERZIJE 40LE-F.png
Pokušaj još ovaj po ploči i panelu.

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 05 Mar 2020, 16:39

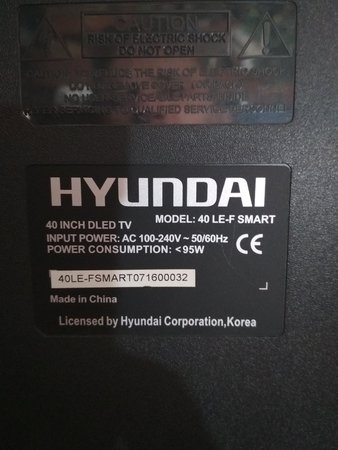

sutra cu pokusati sa ovog zadnjeg dampa ...na poklopcu stoji ovako
Prilog

Hibrid
_
_
Postovi: 35
Pridružen: 28 Mar 2007, 21:18

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao Hibrid » 06 Mar 2020, 08:21

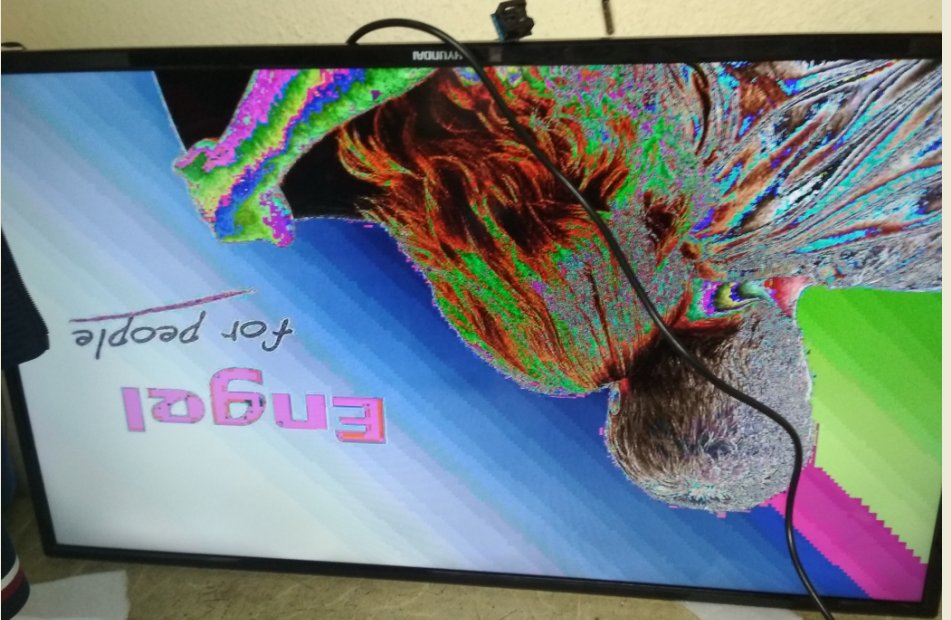

sa ovim dampom izadje logo oko 15 sekunde ugasi opet upali i sve tako u krug, na panelu vidise da i ovaj dump nije za njega
Prilog

nisavici
_
_
Postovi: 50
Pridružen: 15 Feb 2013, 15:25
Location: Mramorak
Specialty: tv-multimedia

Re: HYUNDAI 40 LE-F SMART, potreban Flash Dump

Post napisao nisavici » 06 Mar 2020, 13:13

Tebi je ploca neispravna cim ne prolazi logo ni sa jednim dampom, sliku bi lako sredio u SM promenom postavki panela...
Voleo bi da gresim ali je to verovatno...
Pozdrav,
