Philips 32PHS5301/12-rotiranje slike

[radovi]

LED TV
FIRMA: Philips
MODEL: 32PHS5301/12
MODEL DODATNO:
CHASSIS: TPM16.1E LA
MAINBOARD: 715G8198-M01-B00-004T
PANEL: TPT315B5-DXYSGA
T-CON BOARD: 6870C-0442B
SMPS:


***************************************
SIMPTOMI:
Razbijen displej

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
-Na tv-u sam mijenjao displej koji je bio slomljen.Ubacio sam Sharpov displej sa lg lb serije.Dobio sam čistu sliku ali zarotiranu po vertikali.U sm ima opcija panel flip,međutim promjenom te opcije ništa se ne dešava.Posle promjene uobičajeno izađem iz sm i ugasim tv.Kod svih do sada modela philipsa sam odrađivao tako bez problema ali sada neće.Pošto displej koji sam ubacio nije philipsov ne znam koji je njegov kod a promjenom različitih kodova nasumično ili se ništa nije mijenjalo ili bi nestalo slike.
Zna li neko kako da riješim ovaj problem?

[alexa_pg]

Možda bi bolje bilo da si napisao koji si panel ugradio a ne koji je panel bio u aparatu.

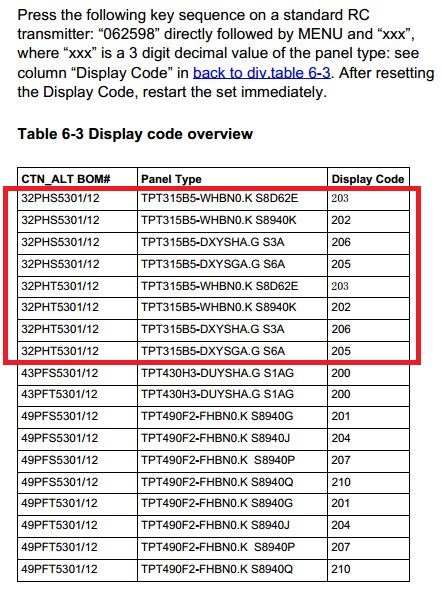

Ne kapiram šta podrazumijevaš pod "promjenom različitih kodova nasumično" Ja bih probao jedan od ovih kodova.

[radovi]

Te kodove sam probao ali nema promjene.Panel koji je ugrađen je izvađen iz Lg televizora i njegova kompletna oznaka je HC320DXN-VHFPA-21XX a inače je Sharp proizvođač.Ti paneli su ugrađivani u dosta lg modela ali ih nisam susretao u philipsu.
Pošto ne mogu znati da li uopšte postoji kod za taj philips zato sam išao nasumično par kodova.Inače ima mogućnost 255 kodova a ako se ubaci neodgovarajući onda nestane slike pa moram "naslijepo"da je vraćam
Bez obzira na kodove i panel koji ubacim uvijek je uspijevala promjena na flip opciji,ne znam u čemu je ovde problem

[alexa_pg]

Možda bi moglo da se riješi zamjenom sadržaja IC U5 (eeprom). Kako nemam damp za to kolo, predložio bih ti da probaš hardverski da okreneš sliku.

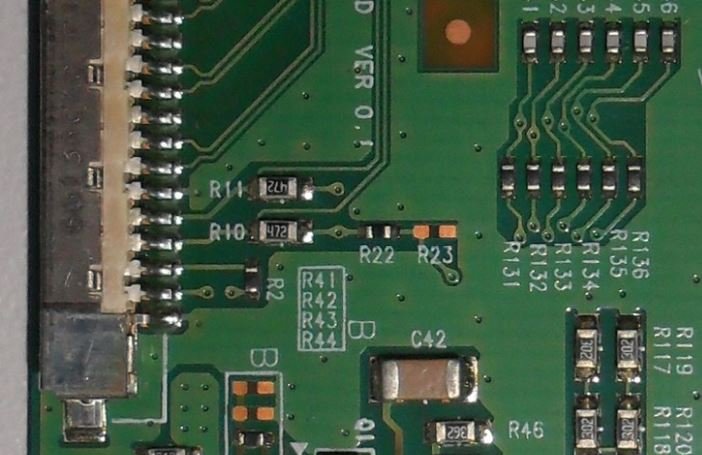

Na pinu 28 postoji mogućnost za rotiranje slike. Za probu, ukloni otpornik R22 i probaj.

[KASA1]

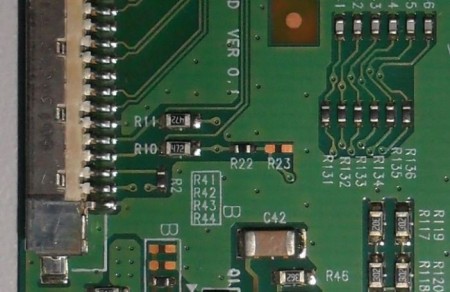

Da, trebalo bi probati hardware-ski,... Imam zapisano da sam za LG-ev panel LC320DXE (sa tim T-CON-om) mirror opciju riješio uklanjanjem R22 i premoštavanjem R10/4K7.

[radovi]

Znam za to rješenje ali ono je za t-con koji je bio na razbijenom displeju a ovaj što sam stavio ide bez t-cona

[KASA1]

Pa što stavljaš onda te podatke u prvi post?!?,... samo gubimo vrijeme.

[radovi]

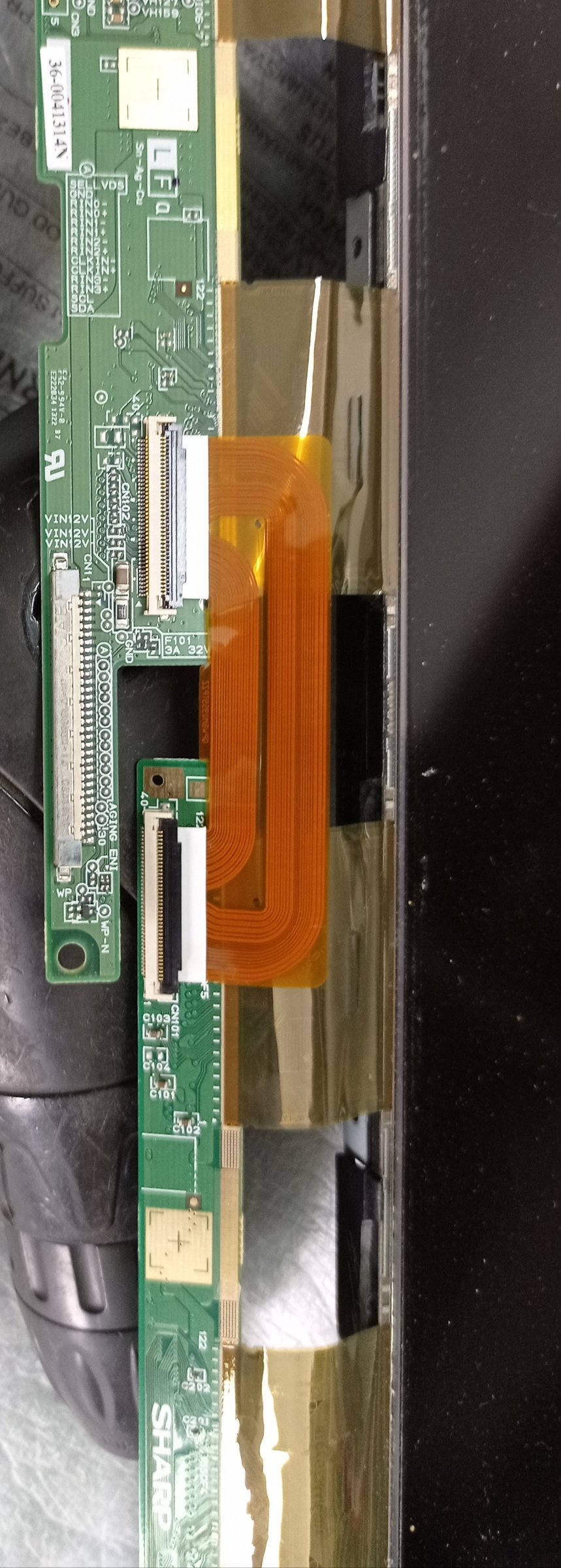

U prvom postu su napisani podaci o originalnom panelu i t-conu a u drugom sam stavio potpunu oznaku panela koji sam ubacio.Očigledno niste pažljivo čitali .Evo i slika konektora panela koji sam ubacio

[KASA1]

...Očigledno niste pažljivo čitali...

Ili ti nisi to baš najbolje prezentirao,... bit će da smo automatski trebali znati da je taj zamjenski HC320DXN s integriranim T-CON-om?
Ako tražiš rješenje za nešto onda budi jasniji i konkretniji, prije ćemo doći do rješenja.

No, da se vratimo na temu,... bilo bi dobro da napišeš oznaku tog SHARP-ovog display boarda (ili postaviš kvalitetniju sliku istog) da vidimo možemo li naći kakav podatak za hardware-sku aktivaciju mirror opcije.
Ono što znam jest da SHARP mjerne točke za mirror obično označava sa R/L (horizontal shift direction) i U/D (vertical shift direction). Vidi imaš li takve oznake na display ploči pa se pozabavi smd otporima na tim linijama.

[radovi]

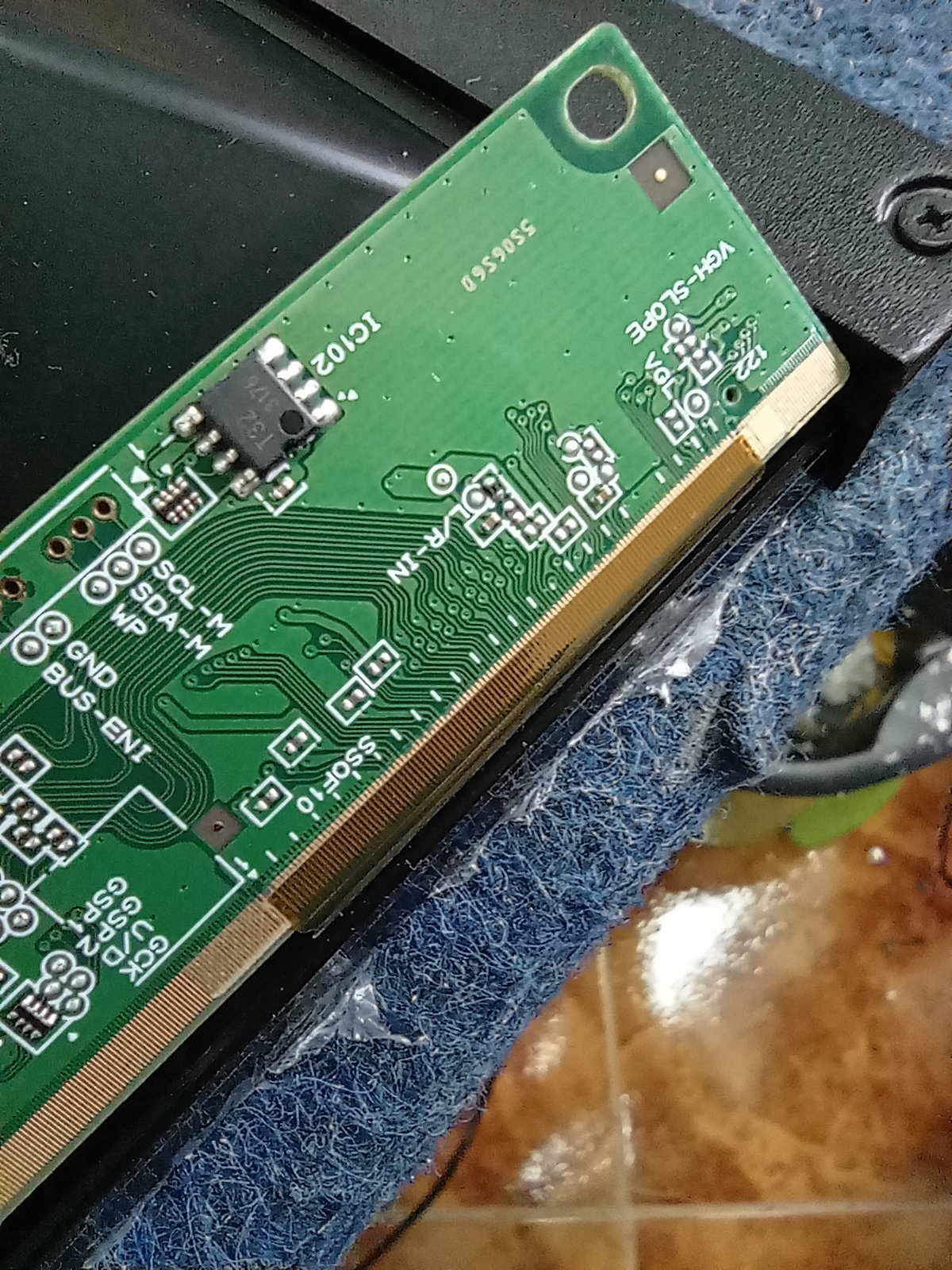

Samo ovo nađoh
