Samsung UE40JU6050 TCON ili panel ?

[Christian Death]

LED TV
FIRMA: SAMSUNG
MODEL: UE40JU6050
MODEL DODATNO: UE40JU6050UXZG
CHASSIS: (oznaka šasije ako znaš)
MAINBOARD: BN94-09309P
PANEL:CY-GJ040HGLVDH
T-CON BOARD: BN41-02297
SMPS: BN96-35335A


***************************************
SIMPTOMI:
Ima pozadinsko osvetljenje, ima zvuk (čuje se klik zvuk u meniju kad stisnem dugme gore/dole ili levo/desno), ekran crn.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Posle 15sec u sredini pojavi se stub širine 20cm sa belim/crnim vertikalnim linijama, kad stisnerm MENU onda na mestu menija sa strane pojavi se još jedan stub isto sa linijama.
TCON naponi su dobri 12V,5V,3.3V,1.8V,1.2V,AVDD,VOFF,VON
Ulazi jedan LVDS a izlazi 2 fleta, na TCON-u ima 2 plava led dioda , svetli samo OP300 plava led dioda, onda do fleta stize i VON napon (24V), kad izvučem levi i/ili desni flet ne dobijem polu sliku , a i onda zasvetli i OP301 plava led dioda i na fletu nema više VON napona, verovatno protect ga izkljucuje, zbog toga nemogu saznati koja strana ne valja da bi onda prespojio lak žicom COF sa strane.
Panel nisam otvorio ali na internetu vidim da ima sa leve i sa desne strane 8+8 Side COF-a, (a dole 6+6 COF-a).
Probao sam sa selotejp trakom 1mm da izolujem VON sa leve i sa desne strane ali nije pomogao, posle sam sa 5mm selotejp trakom išao koracima ali nisam dobio sliku, jedino sam negde dobio stub sa razlicitim vertikalnim linijama u bojama verovatno na tom mestu gde nije imao kontakt.
Na T-CON-u ne greje se ništa, neznam dali panel ili TCON ne valja, nebi da kupim T-CON a da panel ne valja.

[Ribery]

Postavi prvo sliku da možemo da vidimo kako izgleda problem.

[KASA1]

Kako T-CON generira potrebne napone tipujem na panel (ne bi rekao da će nam slika išta pomoći oko razlikovanja problema).
Kolko vidim probao si sve opcije,... nema se tu što pametno za reči, možda da eventualno pokušaš sa malo širom trakom jer sam imao slučajeva gdje je više linija trebalo izolirati.

[alexa_pg]

U praki sam do sada imao dva puta ovakav slučaj. Oba puta sam popravci pristupio na skoro isti način kako si opisao.
Na kraju sam konstatovao da je u pitanju panel.
I u ovom tvom slučaju tipujem na panel. A možda i griješim.

[Christian Death]

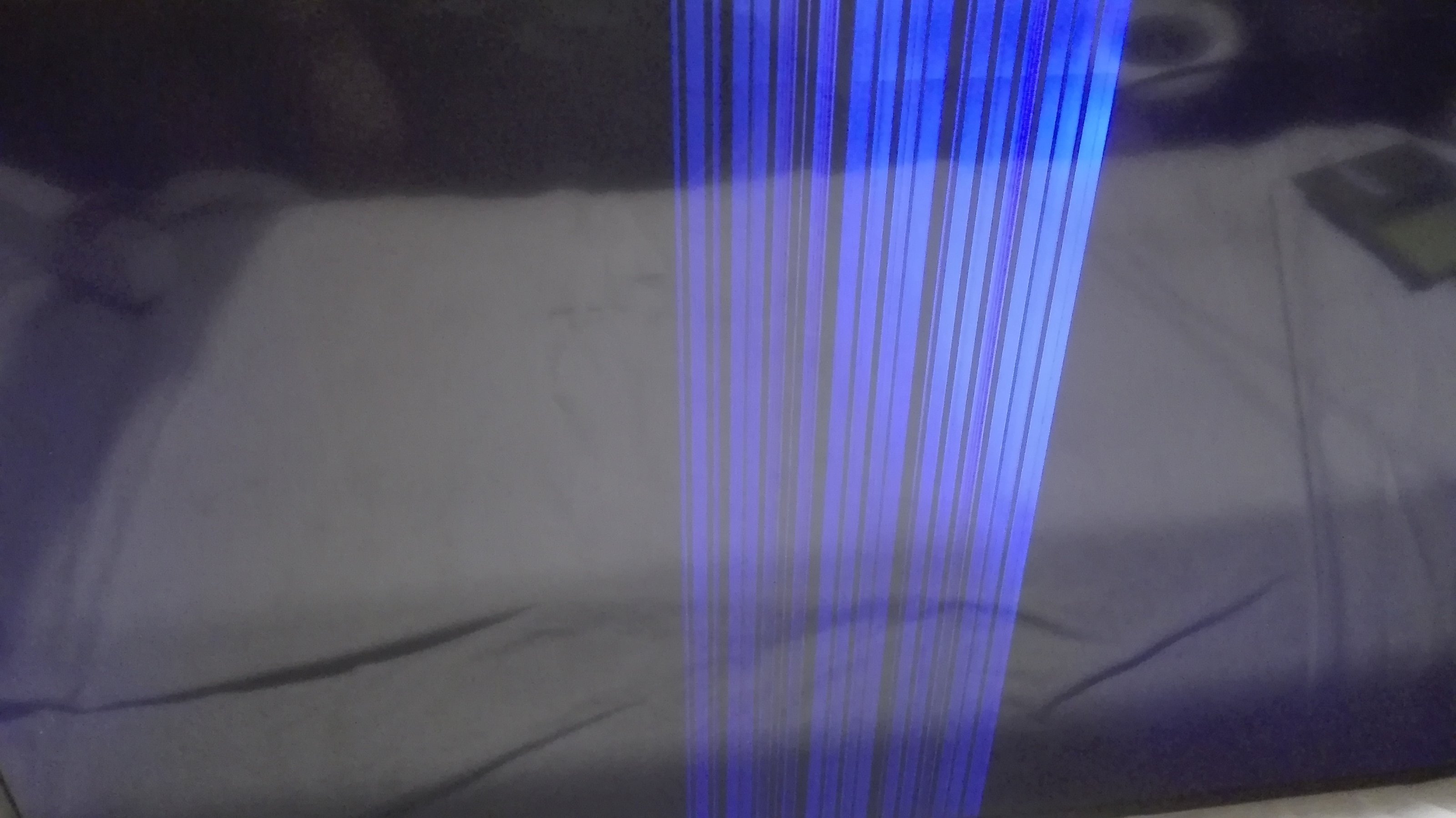

Evo ovako izgleda

[Christian Death]

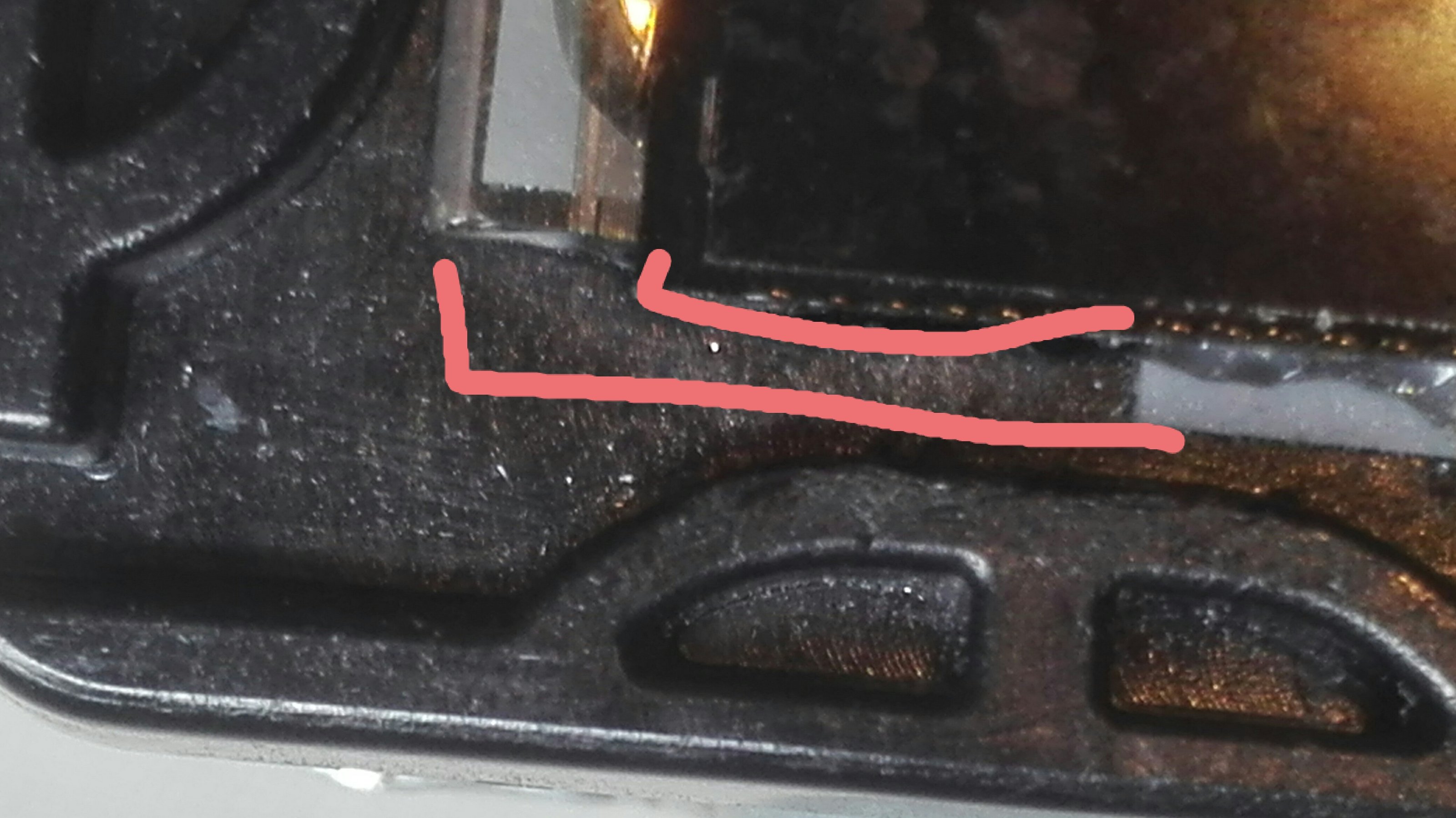

Nađena greška, fali stakla na desnoj ivici panela..Znači reciklaža,, biće donora..

[KASA1]

Na dobrom smo bili tragu.
Nešto mi govori da je taj tv već bio kod nekoga, ili ga sami otvarali (pretpostavljam da otkinuti komad nisi našao).

[Christian Death]

Jeste neko već otvarao pre, vidim da je i lepio zvučnik nazad topljivim lepkom jer je slomio držača, a taj deo stakla nije ispao ovde..
