TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

problemi, kvarovi, sheme upload/download popravka LED televizora

Urednici: alexa_pg,KASA1

Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
RAZNA UPUTSTVA
ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 26 Avg 2023, 11:31

LED TV
FIRMA: Adler
MODEL: LE-2230
MODEL DODATNO:
CHASSIS:

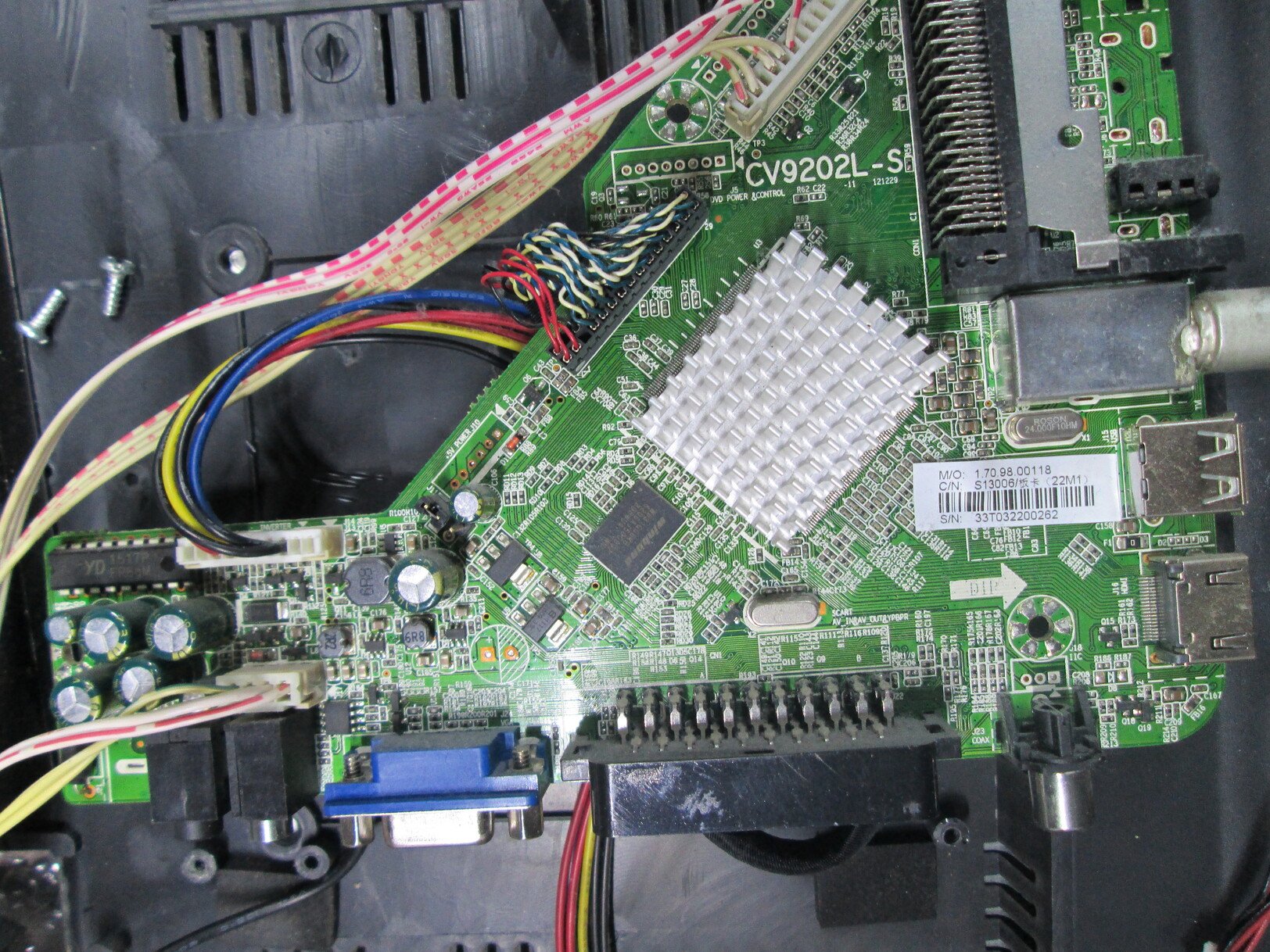

MAINBOARD: CV9202L-S
PANEL: M215HGE-L02
T-CON BOARD:
SMPS:


***************************************
SIMPTOMI:
TV se sam ukljucuje uvek posle 10 minuta po iskljucivanju

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Tv radi sve normalno ali se nakon 10 minuta pri iskjucivanju sam ukljuci.
Provereni svi elektroliti i naponi na ploci i sve je u granicama normale. Provereni i prelemljeni svi tasteri sa funkcijama. Proveren daljinac i sve je ok. Resetovan vise puta ali nije pomoglo. Sumnjam na softver ali nigde nisam naso za ovaj model tv .Neznam da nesto moglo da se uradi preko sevisnog menia to jos nisam probao. Ako neko ima original software da ne moram da menjam i daljinac bio bih zahvalan .
Prilog
Zadnja izmena: alexa_pg, dana 26 Avg 2023, 13:42, ukupno menjano 1 put.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: TV ADLER sam se ukljucuje nakon 10 minuta

Post napisao alexa_pg » 26 Avg 2023, 13:41

Za ovu konfiguraciju nemamo softver. Ima za ostale modele aparata ali onda to za sobom povlači zamjenu daljinskog.
Dok se neko ne javi ko ima originalni softver, ipak ti provjeri hardver još jednom. Kreni od daljinskog, tastature, čistoće ploše...
"I ja volim ljude ali ih sve manje podnosim"

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 26 Avg 2023, 19:06

Sve je to vise puta detaljno proveravano. Interesantno da je isti tajming uvek 10 min tacno. Ne mogu nikako da udjem u servisni mod. Ubedjen sam da je do softwera.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao alexa_pg » 26 Avg 2023, 20:34

ika67 je napisao:
26 Avg 2023, 19:06
...isti tajming uvek 10 min tacno...
Zbog ove rečenice moram da pitam. Da li se aparat sam isključi posle 10 min pa se ponovo uključi ili ga ti iskljušiš a on se sam uključi.
Ako se sam isključuje i uključuje, onda se za tu pojavu kaže da se resetuje.
"I ja volim ljude ali ih sve manje podnosim"

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 27 Avg 2023, 10:35

Ne iskljucuje se sam. Sam se ukljucuje posle 10min.
Tv sve radi dok je upaljen nema da se gasi. sve funkcionise. Od onog trenutka kad se iskljuci bilo na taster ili na daljinski posle 10 minuta sam startuje.. Cak i ako se ukljuci na kabli bez da se pali na daljinac ili taster sam upali posle 10 min.
Umedjuvremenu sam promenio sve tastere na komandnoj ploci. izvadio baterije iz daljinskog. Ne pomaze nista. 0x00xx6

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao alexa_pg » 27 Avg 2023, 20:06

OK, mali nesporazum.
Kao što sam rekao, nema damp za ovu konfiguraciju. Nešto najpribližnije, ista ploča i isti panel, ima kod Rusa na

Kod: Označi sve

https://remont-aud.net/dump/mnt/fitco_fled_22sm1_shassi_main_board_cv9202l_s/152-1-0-129057
Za probu može ovo. Može se desiti da daljinski ne radi ali nema veze. Bitno je da vidiš je li do softvera ili ne. Ako se i sa ovim bude sam uključivao onda da se traži kvar po ploči.
U slučaju da sa ovim radi dobro, onda da čekaš originalni softver. Možda ga neko iskopa negdje. Ili da tražiš odgovarajući daljinski.
Napomena: Obavezno sačuvaj originalni damp.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
Ribery
gx
gx
Postovi: 664
Pridružen: 28 Okt 2008, 20:21
Location: Beograd
Contact person: Darko
Specialty: tv-multimedia
Lokacija: Beograd-Zvezdara
Kontakt:

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao Ribery » 27 Avg 2023, 20:45

Da li si probao da ubaciš isti softver u novo memorijsko kolo dok čekaš drugi softver?
Posao TV servisera moras da volis da bi radio takav posao. Ovaj posao niko ne uci samo zbog novca.

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 28 Avg 2023, 01:05

Probacu sa brisanjem i ponovnim upisivanjem njegovog softwera pa javljam.

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 28 Avg 2023, 07:59

Moze li neko da mi kaze kako da udjem u servisni meni na ovoj ploci jer ovo sto bi trebalo da je cod ne funkcionise.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao alexa_pg » 28 Avg 2023, 08:33

Način ulaska u SM ti je ispravan. Zašto tebi to ne radi, ne znam. Ili neki od tih 5 tastera slabo radi ili ti sporo kucaš.

PS. Nama potrebe da pišeš kako se ulazi u SM.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
ivan_trle
gxu
gxu
Postovi: 885
Pridružen: 18 Dec 2010, 16:44
Location: Srbija
Contact person: Ivan
Lokacija: Veliko Gradište

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ivan_trle » 28 Avg 2023, 10:57

Nisam primetio da je napisano, ali jesi li probao jednu banalnu stvar: da po isključivanju TV-a fizički odspojiš pločicu sa tasterima i IR prijemnikom pa da vidiš da li će se opet uključiti?

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 28 Avg 2023, 11:40

Daljinac je ispravan i svi tasteri normalno funkcionisu ali nece u SM
Plocicu sa tasterima i ir prijemnik sam prvu uklonio pri zameni tastera .Isto se ponasa.

Avatar
ivan_trle
gxu
gxu
Postovi: 885
Pridružen: 18 Dec 2010, 16:44
Location: Srbija
Contact person: Ivan
Lokacija: Veliko Gradište

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ivan_trle » 28 Avg 2023, 14:35

Samo kažem...
Imao sam sličan problem kod jednog PHILIPS-a, brljavio je komande i bio je problem u CPU.
Još jedino da pratiš da li neki StBy napon ne osciluje dok je TV isključen. Ili probaj ovo što ti je kolega alexa_pg savetovao, da razgraničiš da li je problem u softveru ili hardveru...

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta  * REŠENO *

Post napisao ika67 » 29 Avg 2023, 11:45

Problem resen. Na predlog admina alexa_pg ucitan sofwer od tv fitco fled-22SM1 . Meni na arapskom ali sam se snaso i prebacio na engleski. Daljinac radi normalno jedino sto nema srpski meni ali to nije bitno. Najbitnija svar je da se sada tv po iskljucivanju ne startuje sam posle 10 minuta tako da je ova stvar zavrsena. Hvala svima na pomoci.

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3742
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao KASA1 » 29 Avg 2023, 12:28

Čestitam na uspješno odrađenom zadatku,... postavi korišteni file ovdje u temu kako bi ubuduće imali rješenje za tu ploču i panel.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

ika67
_
_
Postovi: 77
Pridružen: 16 Nov 2010, 22:48
Location: SRBIJA
Specialty: computers

Re: TV ADLER LE-2230, sam se ukljucuje nakon 10 minuta

Post napisao ika67 » 29 Avg 2023, 12:46

Evo fajla sa kojim je resen problem.
@
Prilog
fitco CV9202L-S.rar
(3.45 MiB) Preuzeto 121 put.
