VIVAX Led tv 40le112t2s2 ne starta, samo logo

Post napisao men65 » 08 Sep 2023, 08:57

LED TV
FIRMA: VIVAX
MODEL:40LE112T2S2
MAINBOARD: tp.ms3663s.pb801
PANEL: V400HJ6-PE1 Rev C3
Memorija 25Q64
***************************************
SIMPTOMI:Tv nemoze da pokrene sistem

DETALJAN OPIS KVARA i PREDUZETE RADNJE:Tv ima stbay,prilikom startovanja pojavi se samo logo Vivax i vrati se na pocetno stanje,stbay.Naponi napajanja provereni kako na ploci tako i na panelu.Molio bih kolege za Firmware da bih pokrenuo tv.
Zadnja izmena: KASA1, dana 20 Okt 2023, 09:10, ukupno menjano 1 put.
Razlog: dopuna naslova

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: VIVAX Led tv 40le112t2s2

Post napisao alexa_pg » 08 Sep 2023, 16:35

Pročitaj i postavi tvoj originalni softver na provjeru i eventualnu popravku.
"I ja volim ljude ali ih sve manje podnosim"

men65
_
_
Postovi: 26
Pridružen: 11 Apr 2013, 12:40
Location: novi sad
Specialty: tv

Re: VIVAX Led tv 40le112t2s2

Post napisao men65 » 21 Sep 2023, 21:47

damp vivax tv40le112t2s2.zip
(5.54 MiB) Preuzeto 92 puta.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: VIVAX Led tv 40le112t2s2

Post napisao alexa_pg » 21 Sep 2023, 22:43

Samo da se zna. Prethodni damp je neprovjeren. Vidim da je preuzet više puta od strane naših članova pa je rizično upisivati ga kao ispravan.

Fajl u prilogu je isti damp "provučen kroz mašinu" i sigurno je ispravan.
Upiši ga u kolo i probaj. Ako se desi da ne radi sa ovim dampom, onda je u pitanju hardverska greška.
@
Prilog
vivax tv40le112t2s2 New.rar
(4.62 MiB) Preuzeto 71 put.
"I ja volim ljude ali ih sve manje podnosim"

men65
_
_
Postovi: 26
Pridružen: 11 Apr 2013, 12:40
Location: novi sad
Specialty: tv

Re: VIVAX Led tv 40le112t2s2

Post napisao men65 » 21 Sep 2023, 23:26

Hvala kolega, damp je neproveren koji sam iščitao i poslao. Probaću sutra damp koji ste poslali pa javim rezultat.

men65
_
_
Postovi: 26
Pridružen: 11 Apr 2013, 12:40
Location: novi sad
Specialty: tv

Re: VIVAX Led tv 40le112t2s2

Post napisao men65 » 22 Sep 2023, 16:36

Pozdrav kolega. Probao sam damp koji ste poslali, ali samo stoji na stbay, nemoguće ga startovati. Vratio sam stari damp koji sam upisao u novu memoriju ali isti slučaj kao na početku teme koju sam započeo. Poslaću vam fotografije šta mi se pojavi na panelu kad uspem na brzaka kad podiže sistem da sa ikone,, gašenje,, prebacim na,, menu,,. Tv rada radi redovno ali taj meny stoji stalno u donjem delu panela.

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: VIVAX Led tv 40le112t2s2

Post napisao alexa_pg » 22 Sep 2023, 17:47

men65 je napisao:
22 Sep 2023, 16:36
...Probao sam damp koji ste poslali, ali samo stoji na stbay, nemoguće ga startovati...
Moguće je svašta. To je istovetan damp kao tvoj samo što je "provučen kroz mašinu" kako ja u šali kažem. Nema razloga da ne radi. Jedino ako ti nisi napravio neku grešku pa makar u lemljenju kola.
Probaj ako hoćeš još jednom a probaću i ja pa ću ti poslati ponovo za probu.
"I ja volim ljude ali ih sve manje podnosim"

men65
_
_
Postovi: 26
Pridružen: 11 Apr 2013, 12:40
Location: novi sad
Specialty: tv

Re: VIVAX Led tv 40le112t2s2  * REŠENO *

Post napisao men65 » 18 Okt 2023, 08:06

Pozdrav,problem je resen zamenom otpornika RK3 i kondenzatora Ck2.dobio sam stabilan napon 3,3v na 183 nozicu IC-a.Hvala svima na pomoci.

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3746
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: VIVAX Led tv 40le112t2s2

Post napisao KASA1 » 18 Okt 2023, 08:25

Kako bi bilo jasnije o čemu se tu radilo, zašto je došlo do problema, napiši koje su vrijednosti zamijenjenih elemenata, u kojem se sklopu i na kojoj liniji nalaze.
"Čovječe, pazi da ne ideš malen ispod zvijezda!"

men65
_
_
Postovi: 26
Pridružen: 11 Apr 2013, 12:40
Location: novi sad
Specialty: tv

Re: VIVAX Led tv 40le112t2s2

Post napisao men65 » 20 Okt 2023, 08:01

>>TP.MS3663S.PB801.pdf<<
(prilog obrisan)

Avatar
KASA1
Site Admin
Site Admin
Postovi: 3746
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: VIVAX Led tv 40le112t2s2

Post napisao KASA1 » 20 Okt 2023, 09:07

Ukratko, evo ti pa si traži...

Kako ne bi nepotrebno opterećivali server, ne postavljamo šeme koje su lako dostupne na netu:

Kod: Označi sve

https://www.electronica-pt.com/esquema/tv/tp.ms3463s.pb801-75w-circuit-diagram-69108/

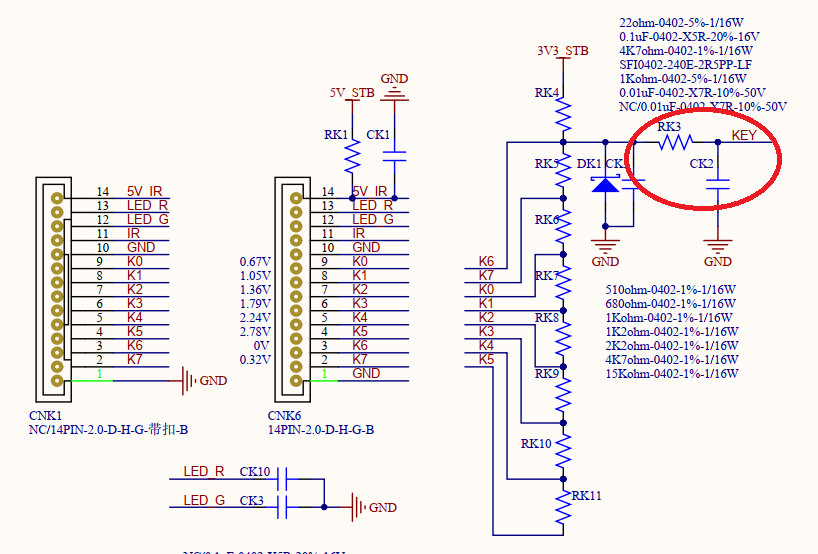

Dakle, zamijenjeni elementi nalaze se na Key liniji:
Prilog
Capture key.PNG
