plazma monitor pioneer PDP433MXE sema? RESENO ***

Post napisao stankost » 16 Jan 2011, 17:39

pioneer pdp-434 mxe
power supply PP1809-30
AXY 1059-E
ic- LA6339
na ploci su vidno osteceni smd tranzistori Q-119,Q120,Q121, na jednom od njih mogu primetiti oznaku YA i nista vise od toga pa stoga ne mogu pronaci adekvatnu zamenu istih.Po sveemu sudeci radi se o istovetnim tranzistorima ,naime oni su pobudni za izlazne mosfetove ovog power supplera sa oznakom K2651.
Molio bih ko nesto zna o adekvatnoj zameni ovih tranzistora a itovremeno i za informaciju o semi ovog powera.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24030
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: plazma monitor pioneer pdp-433mxe potrebna sema

Post napisao Stolle » 16 Jan 2011, 18:24

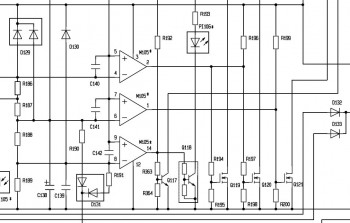

Samo ovo, nema oznaka:
Prilog

Avatar
cacko85
gx
gx
Postovi: 1770
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Warranty service: SAMSUNG, GRUNDIG, LG, FUEGO, BEKO, VIVAX
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: plazma monitor pioneer PDP433MXE potrebna sema

Post napisao cacko85 » 16 Jan 2011, 18:31

Shta kukishte su tranzistore ??
Po oznake ako je SMD SOT-23 treba da je 3LN01C

stankost
_
_
Postovi: 42
Pridružen: 26 Okt 2010, 23:38
Location: Ljig

Re: plazma monitor pioneer PDP433MXE potrebna sema

Post napisao stankost » 16 Jan 2011, 23:17

to jeste ta sema i zaista pomaze ,naravno da si u pravu za tranzistor ,ide 3LN01C moze 2sk-669,2sc3392,kn2222a...
potrazicu nesto od toga pa se javljam ,jos samo da resim pitanje otpornika pa idem dalje,hvala svima i ako neko zna vrednosti otpora na gate-ovima...R194,R197...vidim da su R195 i R198 oko 80 k-oma

mala ispravka R 195,i R198 su po 8,1k a R194 i R 197 po 10k D128 je zener 8-9 volti
ako ne gresim...jos jednom hvala, reseno.

Avatar
Majstor Duja
____
____
Postovi: 4172
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: plazma monitor pioneer PDP433MXE sema? RESENO

Post napisao Majstor Duja » 17 Jan 2011, 09:35

Procitaj pravilnik da znas kako sledeci put da vodis temu. Kada resis - napises RESENO u naslovu prvog posta...
