LG 50PK350 PDP50R1 potreban dump sa logic board-a [RESENO]

Post napisao crnisale » 30 Dec 2014, 13:08

Plazma sa poznatim problemom u mrezi otpornikom 22ohm 5W.
Ovde je problem otisao dalje.Tv startuje i dobije ton,ali slika ne dolazi!
Svi naponi dobri,sem VZB na z sus-u.On treba da bude 110V,a na modulu je oko 75V.
Imam dva aparata sa istim problemom!Uocio sam da na jednom logic-u fali jedan signal VZB1,a na drugom VZB2.
Zamenom dump-ova dobijam obrnutu situaciju na modulima.

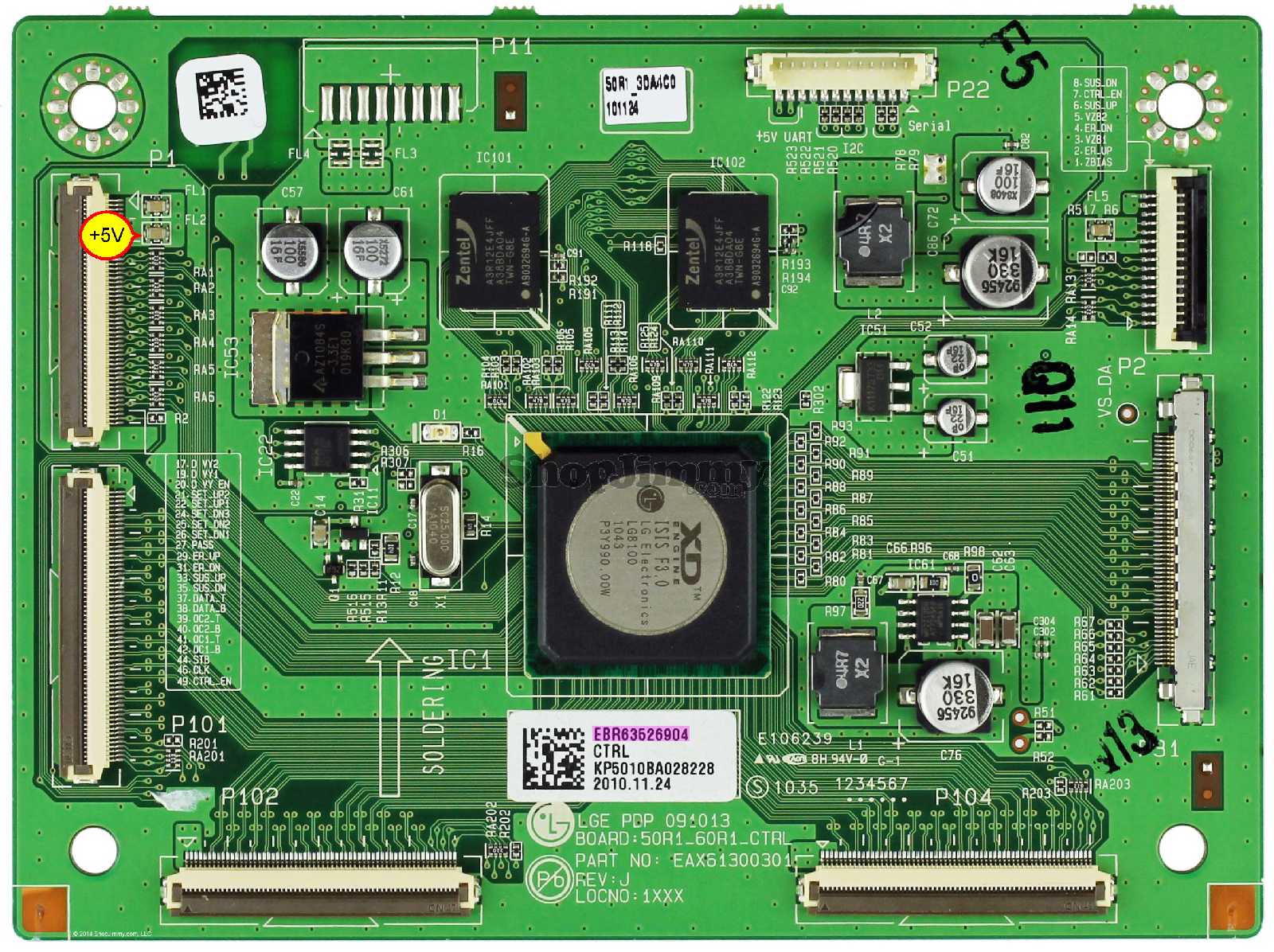

Logic board EBR63526901 , EBR63526904 , EBR63526905
Flash IC22- 25L3235D
Ima i eprom sa zadnje strane 24C02.
Ima ga u ovim aparatima:
50PK250
50PK350
50PK540
50PK550
50PK590
50PK950
50PK990
Prilog
EBR63526901 dump verovatno neispravni.rar
(187 KiB) Preuzeto 131 put.
Zadnja izmena: alexa_pg, dana 27 Feb 2015, 16:27, ukupno menjano 1 put.
Razlog: Upisano "Reseno" u naslovu teme

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24465
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: LG 50PK350 PDP50R1 potreban dump sa logic board-a

Post napisao Stolle » 30 Dec 2014, 13:49

Namerno si stavio u javnom delu, ili da prebacim?
"29 poslednjih dana u mesecu je najteže"

crnisale
gx
gx
Postovi: 1092
Pridružen: 28 Mar 2007, 23:22
Location: Novi Sad
Contact person: Sasa

Re: LG 50PK350 PDP50R1 potreban dump sa logic board-a

Post napisao crnisale » 30 Dec 2014, 14:15

Sve jedno, samo dajte dump. :pivopije:

daky
gx
gx
Postovi: 24
Pridružen: 31 Dec 2014, 23:07
Location: Novi Sad
Warranty service: https://plus.google.com/103684482482125 ... Ju5w9Bjhm8
Contact person: dalibor
Phone number: 0038163588924
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: LG 50PK350 PDP50R1 potreban dump sa logic board-a

Post napisao daky » 03 Jan 2015, 18:46

Sale imam od lg modela:
50pg6000 i 50pc1rr-zl.
Trenutno nista adekvatno !

Pozdrav

daky
gx
gx
Postovi: 24
Pridružen: 31 Dec 2014, 23:07
Location: Novi Sad
Warranty service: https://plus.google.com/103684482482125 ... Ju5w9Bjhm8
Contact person: dalibor
Phone number: 0038163588924
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: LG 50PK350 PDP50R1 potreban dump sa logic board-a

Post napisao daky » 04 Feb 2015, 18:21

Evo ga dampa originalni sa nove ploce.
Mozda nekome i zatreba! Kada se raspakuje fajl ima 4MB a to je ok.

Jednu sam plocu ugradio i ostade mi jedna viska ...
Ako nekom zatreba imam je u rubrici :

viewtopic.php?f=157&t=27666
Prilog
25L32325d servis ok.rar
(60.43 KiB) Preuzeto 186 puta.
