GRUNDIG 42PW 110-6606 TOP Gasi se mreza (RJESENO)

Post napisao Borce Vasilev » 13 Jul 2015, 00:25

PROIZVODAC: GRUNDIG
MODEL:42PW 110-6606 Xephia
CHASSIS: PE
Main board/Matična ploča :HW1.190R
Y-SYS:6871QYH045D
Z-SYS:6871QZH049B
Panel :PDP42V7

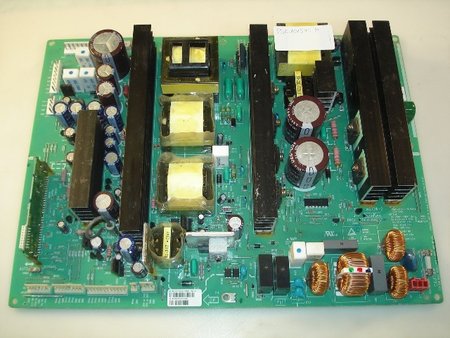

Power supply(SMPS) PKG1 PSC10154C
OPIS KVARA i PREDUZETE RADNJE:
Ured je nemao stand by.Problem je bio u mrezi spoj u primarni deo mreze Grec je bio u spoju i kolo L4981A (power factor corrector - PFC) i mosfetova K3911.Sve sam to zamenio sa novi komponente.(moram napomenuti da je mreza vec servisirana jer relei su bile kratkospoeni a na mesto gde bi trebalo da ide neki otpor kao zastita R164 bio je isto tako kratkospojnik na to mesto sam stavio 0.01Ω 5W otpor) Sada mi se mreza upali sve napone idu na potrebne vrednosti:
Vs +195V
Va + 65V
5VCtrl +5V
5Vsc + 5v
9Vsc + 9v
12Vsc + 12v
Vado + 24v
St by 5v
i nakon 30-50 sek mreza se gase sve napone i sekudaru ide na nula osim stand by.Rateretio sam mrezu t.e isklucio sve module osim MB i se ponasa isto.Napon na dva mrezni ELKA kad mreza radi su 402V stabilan napon a kad se ugasi mreza padne na 310 v stabilni napon.Mreza je izvedena sa dva broja STRF 6267 koi nisam menjao jos jer ne sumnjam na njima.Ima tu jedan integralac KIA339P (QUAD VOLTAGE COMPARATORS) koi isto tako nisam menjao sam sam merio oko njega dal mu ide napajanje Pin3 Vcc PIn10 Ground = 20v.nema na njega neki protection sistem da bi obarao napon taj protection sistem se nalazi na L4981A na pin3 ali taj integralac vec sam menjao.Znaci mreza je trenutno povezana samo za MB i povezan je kontrolna tabla da bih mogao lakse Uklucivati - Isklucivati.Ako bi se nasla neka sema moglo bi se lakse raditi a ako neko je imao isti ili slican kvar onda savjete su dobredojdene ...
Prilog
Zadnja izmena: Borce Vasilev, dana 13 Jul 2015, 22:42, ukupno menjano 1 put.
Instinkt je nešto što nadmašuje znanje.

Avatar
Borce Vasilev
gx
gx
Postovi: 600
Pridružen: 19 Dec 2010, 15:28
Location: Strumica
Warranty service: Philips;Saeco,Overmax,Aurora Networks,Garmin Systems,Blackview,Dodgee,Umi,Samsung,LG,Panasonic,Sony,TCL,Electrolux,Zanusi,Rowenta,Moulinex,Tefal,Crups,Braun,Indesit
Contact person: Borce
Phone number: 38978356916
Specialty: tv-multimedia
Lokacija: Strumica

Re: GRUNDIG 42PW 110-6606 TOPpotrebna sema mreze

Post napisao Borce Vasilev » 13 Jul 2015, 22:41

Problem je resen zamenom Z171(KIA431A) u delu kod integralaca KIA339P mreza se ne gasi.TV radi stabilno vise od 2sata.
Prilog
KIA339P_F.pdf
(381.54 KiB) Preuzeto 116 puta.
Instinkt je nešto što nadmašuje znanje.
